От ручного к интеллектуальному: эволюция токарных станков

Что такое центральный токарный станок?

Термин " центральный токарный станок «обычно относится к более распространенному и базовому традиционному горизонтальному токарному станку, который мы часто называем обычным токарным станком или токарно-винторезным станком. Его называют «центральным токарным станком» главным образом потому, что его более классический и основной метод работы заключается в использовании верхней части шпиндельной коробки и задней бабки для зажима и поддержки центральных отверстий на обоих концах заготовки, так что заготовка вращается вокруг своей собственной оси. В основном он используется для токарной обработки, торцевой обработки, нарезания канавок, накатки, обработки резьбы и других операций на вращающихся заготовках.

Из каких компонентов состоит токарно-винторезный станок и каковы их функции?

Шпиндельная коробка: Шпиндельная коробка является одним из основных компонентов токарного станка, отвечающим за вращение шпинделя, тем самым приводя в движение заготовку. Он достигает нескольких скоростей с помощью механизма изменения скорости для удовлетворения различных требований обработки.

Кровать: Станина — это основной компонент токарного станка, используемый для поддержки и соединения других компонентов, а также для обеспечения взаимного положения каждого компонента во время работы. Обычно он изготавливается из высокопрочных материалов, чтобы обеспечить стабильность во время обработки.

Выдвижной ящик и держатель инструмента: Ползунковый короб используется для управления продольным и поперечным перемещением держателя инструмента для реализации движения подачи инструмента. Держатель инструмента используется для установки токарного инструмента и привода токарного инструмента для резки.

Задняя бабка: Задняя бабка расположена напротив шпиндельной коробки и обычно устанавливается с навершием, служащим для поддержки длинных заготовок во избежание их изгиба при обработке.

Устройство подачи: Устройство подачи передает мощность шпиндельной коробки на держатель инструмента через легкий стержень или винт для достижения точной подачи инструмента.

Что такое револьверный станок?

Револьверный токарный станок представляет собой улучшенную форму центрального токарного станка, но револьверный и центральный токарный станки имеют различия в основных функциях и конструктивной конструкции. Задняя бабка и винт отменены. Он характеризуется вращающимся револьверным держателем инструментов, в котором можно одновременно устанавливать несколько инструментов. Такая конструкция позволяет токарно-револьверному станку быстро менять инструменты во время обработки без замены вручную, тем самым значительно повышая эффективность производства.

Может ли револьверный станок заменить центральный токарный станок?

В некоторых случаях, особенно при массовом производстве, револьверный токарный станок может заменить центральный токарный станок. Благодаря способности быстрой смены инструментов револьверные токарные станки больше подходят для сложных задач обработки и непрерывного производства. Однако центральные токарные станки могут иметь больше преимуществ в точности и гибкости обработки, поэтому они имеют свои собственные характеристики, и необходимость их замены зависит от реальных потребностей обработки.

Что такое токарный станок с ЧПУ?

Токарный станок с ЧПУ — это станок, управляемый с помощью технологии числового программного управления. Благодаря программированию и управлению системой ЧПУ он может реализовать сложную технологию обработки и требования к высокоточной обработке. Токарные станки с ЧПУ обладают преимуществами высокой степени автоматизации, высокой точности обработки и высокой эффективности производства и широко используются в области механической обработки.

Как токарный станок с ЧПУ реализует функции центрального и револьверного станка?

Токарные станки с ЧПУ могут реализовывать функции центральных и револьверно-токарных станков благодаря передовым системам ЧПУ и гибким конфигурациям.

Реализуйте функции токарных станков:

Благодаря взаимодействию шпинделя и держателя инструмента токарные станки с ЧПУ могут выполнять все основные функции токарных станков, такие как токарная обработка, расточка, нарезание резьбы и т. д. Система ЧПУ может точно контролировать скорость подачи инструмента и скорость шпинделя, тем самым достигая высокоточной обработки.

Держатель инструмента токарного станка с ЧПУ может быть оснащен одним инструментом. Благодаря управлению программой ЧПУ инструмент можно перемещать в продольном и горизонтальном направлении для выполнения различных процедур обработки, что аналогично методу работы токарного станка.

Реализация функции револьверного станка:

Токарный станок с ЧПУ может реализовать функцию револьверного станка, настроив силовую револьверную головку и контршпиндель. Силовая турель может быть оснащена несколькими инструментами. Благодаря управлению системой ЧПУ инструменты можно быстро переключать для обеспечения непрерывной обработки нескольких процессов.

Конструкция вспомогательного шпинделя позволяет токарному станку с ЧПУ обрабатывать другой конец заготовки во время обработки шпинделя, что еще больше повышает эффективность обработки. Например, при обработке длинноосных деталей вспомогательный шпиндель можно использовать для поддержки хвостовой части заготовки и одновременного выполнения токарной обработки, что аналогично функции задней бабки револьверного токарного станка.

Система ЧПУ токарного станка с ЧПУ может автоматически управлять переключением инструментов и путей обработки в соответствии с программой обработки для достижения сложной технологии обработки. Его функции и эффективность во многих аспектах аналогичны традиционным револьверным токарных станкам.

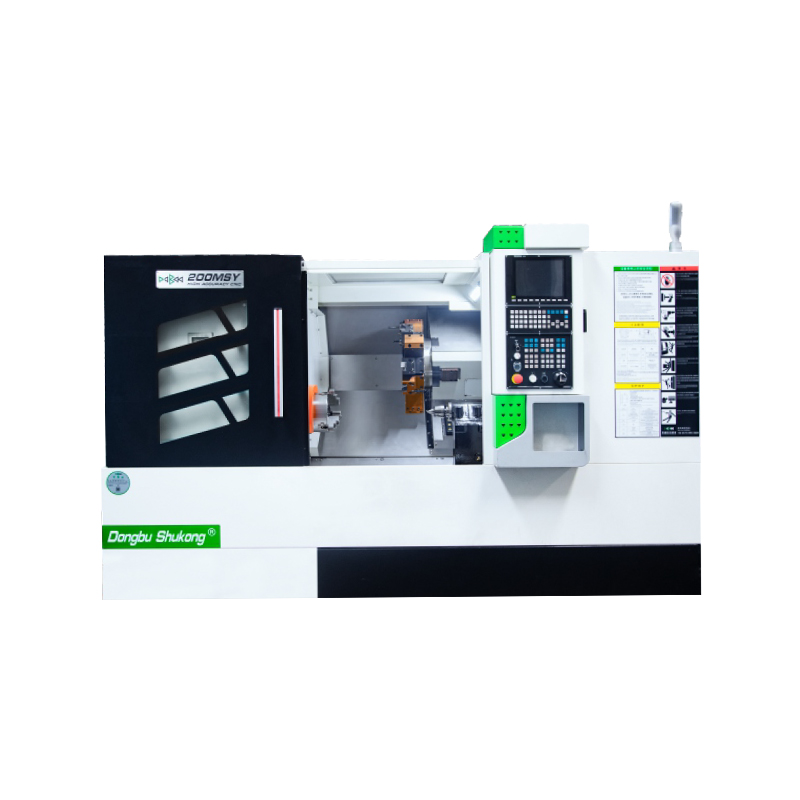

Токарный станок с наклонной станиной с ЧПУ Eastern CNC 200MSY с субшпинделем, ось Y это высокопроизводительный токарный станок с наклонной станиной с ЧПУ. Он имеет наклонную станину под углом 35°, отличается высокой жесткостью и хорошим тепловым балансом, что подходит для сложной обработки деталей. Ось Y высокой жесткости реализуется за счет движения средних (наклонных) и больших (горизонтальных) суппортов, что предполагает непрерывную двухосную интерполяцию. Это позволяет выполнять фрезерные операции с большой жесткостью, позволяющие обрабатывать сложные формы, например эксцентричные отверстия. Мощность шпинделя достигает 22 кВт, он оснащен 12-позиционной подвижной фрезерной головкой, поддерживающей различные процессы, такие как токарная обработка, фрезерование, сверление и нарезание резьбы. Станок также может быть оснащен дополнительным оборудованием автоматизации для дальнейшего повышения гибкости производства. Его усовершенствованная система управления поддерживает технологию компенсации теплового смещения для обеспечения точности обработки. Он подходит для сложной обработки деталей в таких отраслях, как автомобилестроение, и является эффективным и многофункциональным обрабатывающим оборудованием.
