200msy/200msy с наклонный тур

200msy Сжигание Наклонная кровать Токарный станок введение

Функция 200msy/200msy с наклонным наклонным слоем с ЧПУ с осью y реализуется плоским слоем, оснащенным 35º наклонной интерполяцией y-оси и мощной фрезевой башней. Многочисленные процессы, такие как поворот, фрезерование, скучное, бурение, постукивание и развертывание, могут быть завершены в одном зажиме. Это может уменьшить количество зажимов, повысить точность обработки, сократить цепочку производства продукции и повысить эффективность производства.

1. Высокоэффективность y-ось реализуется посредством движения среднего (наклонного) и больших (горизонтальных) слайдов, что включает в себя непрерывную двухосную интерполяцию. Это позволяет фрезерным операциям с максимальной жесткостью.
2. Приводная башня для инструментов интегрирует слайд и использует высокую сцепление с тремя частями. Это обеспечивает высокую точность позиционирования, превосходную повторяемость и сильную жесткость зажима.
3. Шпиндель высокой критики использует методы как жидкого, так и воздушного охлаждения для рассеивания тепла моторного тепла. Этот подход гарантирует срок службы веретена и точность обработки.
4. Программируемый хвостовой стук оснащен защитой от перегрузки и управляется сервоприводом для движения и зажима. Это значительно повышает эффективность обработки.

Описание основных структурных особенностей машинного инструмента токарного станка

1. кровать

L-образная высокая экрана структура слоя, изготовленная из инокулированного чугуна высокой степени. Благодаря структурному анализу конечных элементов FEM, интерьер литья включает в себя большое количество армирующих ребер, оптимизируя внутреннюю несущую структуру всей машины и обеспечивая ее жесткость и стабильность термического поля.

2. Структура оси высокой грандиозной интерполяции

Верхняя и нижняя слайды образуют наклонную структуру Y 35 °, достигая характеристик оси высокой критики. Ось Y реализуется через ось X и ось Y1 с определенным углом относительно оси X. Верхний и нижний слой седла образуют виртуальную структуру оси Y путем интерполяции на высоких и низких рамках, с Y-координат, перпендикулярно x-координату. Когда Y-координата движется, ось X-ось и ось Y1 одновременно перемещаются. Эта структура эффективно преодолевает недостатки прямых конструкций оси Y, повышая жесткость машинного инструмента, особенно во время операций по поворотам тяжелых поворотов (без навеса для держателя инструментов по оси Y). Другая особенность этой структуры-ее рациональная макет машины, компактный след и высокая экономическая эффективность.

3. Интегрированная башня с высоким уровнем силового инструмента

Башня электроинструмента интегрирована с подносом токарного станка и непосредственно подключена к направляющему. По сравнению с традиционной структурой, где башня представляет собой отдельный функциональный компонент, подключенный к лотке, эта конструкция является более компактной. При тех же структурных размерах он может использовать более крупный конец передачи, тем самым достигая более высокой жесткости и лучшей стабильности.

Модуль мощности расположен в лотке-башне и непосредственно подключен к сервоприводу, устраняя промежуточные синхронные ремни или другие цепочки передачи, что приводит к гибкой и высокой трансмиссии.
Модуль мощности расположен в инструментальном диском инструментальной башни и непосредственно подключен к двигателю привода, устраняя промежуточные синхронные ремни и другие цепочки передачи, что приводит к гибкой и высокой передаче. Сервомотор управляет передачами для выбора и индексации инструментов, гидравлического выпуска и блокировки, а также высокого определения трех частей сцепления с трех частями. Непоцентируемый конструкция высокой продолжительности обеспечивает превосходную точность позиционирования, повторяемость и жесткость зажима.

4. Синхронный шпиндель с высокой точностью

Основываясь на теории синхронного двигателя постоянного магнита, высокий синхронный шпиндель высокой критики имеет рейтинг выходного крутящего момента 220 Н · м, максимальный выходной крутящий момент 606 н · м и максимальная скорость 3000 об / мин.
Синхронный шпиндель с постоянным магнитом устраняет традиционную структуру пояса, улучшая скорость отклика машинного инструмента и повышая эффективность обработки;
Строительный инструмент принимает структуру с прямой связью, повышая точность обработки для удовлетворения высокоскоростных требований к точной обработке;
Он решает проблему недостаточной низкоскоростной грубых поворотных сил в высокой скорости в станках.

5. Высококачественные роликовые направляющие

Руководства по ролику имеют высокую жесткость, высокую грузоподъемность и высокую точность, что делает их особенно подходящими для высокоскоростных, высокоскоростных применений.
По сравнению с руками с шариками, гиды роликов имеют больше точек контакта, что позволяет даже распределять нагрузку и уменьшить относительное трение во время движения, что приводит к высокой точности и высокой повторяемости.
Руководства по ролику имеют длительный срок службы и могут использоваться в суровых условиях с высокой нагрузкой в ​​течение длительных периодов, тем самым снижая частоту и стоимость замены и технического обслуживания. Поддержание роликовых направляющих рельсов относительно просто; Во время использования требуется только надлежащая смазка в соответствии со спецификациями.

6. Программируемая хвостовая стук

Программируемые хвосты предлагают такие преимущества, как высокая автоматизация, высокая точность, сильная гибкость, широкая применимость и удобное обслуживание, что делает их подходящими для обработки вращающихся заготовки, которые требуют высокой точности и повторяемости.
Регулирование и позиционирование программируемого хвостового бака может контролироваться посредством программирования, обеспечивая точность и повторяемость. Хвост, приводимый в движение сервоприводами и шаровыми винтами, генерирует постоянную силу зажима.
Благодаря системному программированию, тяга в направлении оси Z в хвостовой балле может быть отрегулирована в соответствии с соответствующими требованиями силы зажима материалов в различных средах обработки.
Он обеспечивает поддержку для длинных и тяжелых заготовков для достижения последовательной обработки высокой рецепты.

7. Необязательный подвиндлей

Композитный центр с осью Y-оси 200 мс.
37 н · м, максимальный выходной крутящий момент 130 Н · м и максимальная скорость 3500 об / мин. Это обеспечивает такие операции, как поворот с одним набором и поворот лица.

Основной Части Наклонная кровать

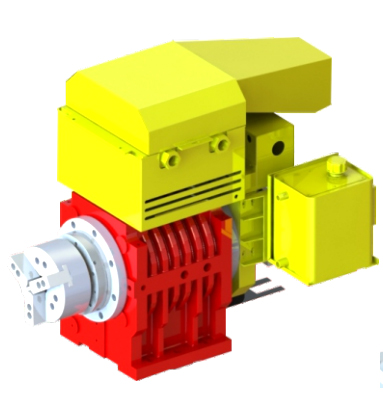

	Встроенный шпиндель Шпиндель управляется высокопроизводительным, высокоэффективным и высокопроизводительным синхронным моторным моторным магнитом. Кроме того, принимаются короткие цилиндрические роликовые подшипники P4. Эта установка обеспечивает высокую точность, жесткость и стабильность веретена. Скорость шпинделя: 4000 об / мин Сила веретена: 18,5 кВт Веретеное отверстие конуса: φ62 мм

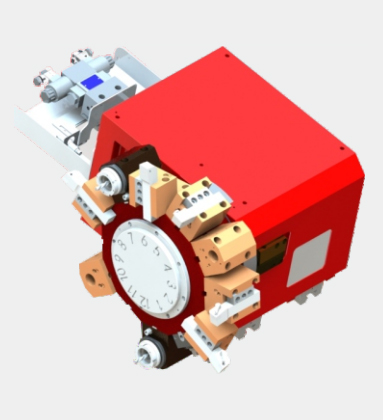

Интегрированная башня для инструментов Приводная башня для инструментов характеризуется высокой точностью позиционирования, компактной конструкцией и быстрым. Это позволяет изменять инструмент без подъема, тем самым повышая эффективность обработки.

200msy Сжигание Наклонная кровать Токарные черты

Принимает 35 ° машинного слоя, высокая жесткость Y-ось с 12-актуальным инструментом BMT55, со встроенным шпинделем (Max Speed ​​Speed ​​4000rpm) ， гидравлический через патрон и серво-программируемый хвостовой тренд, экстремально сокращает рабочее время для обработки вала и проработкой.

200msy Сжигание Наклонная кровать Токарная спецификация

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

200msy Наклонная кровать Сжигание Токарное приложение
