C680K/C680K-B/C680K-M Новый уклонный токарный станок для тяжелой резки

C680K New Slant Slant Latche Gote введение

Кровать отличается с высококачественным смоловым песком, который имеет хорошую жесткость, хорошую амортизацию и снятие гладкого чипа. Основной подшипник вала принимает парную комбинированную конструкцию коротких цилиндрических роликовых подшипников с двумя рядами и двунаправленных подшипников с угловым контактом. Трехступенчатая передача в основной моторной коробке сервопривода реализует обширное изменение скорости в передаче, достигая высокого крутящего момента и высокой жесткости, обеспечивая долгосрочную точность при тяжелой резке. Стабилизировать. Шпиндель может быть необязательно оснащен сервоприводом синхронного электрического шпинделя, который имеет высокий крутящий момент, высокий и стабильный выход. Подшипник шпинделя применяет цилиндрические подшипники роликов с двумя рядами и двунаправленные подшипники угловых контактов, которые имеют высокую жесткость.

1, Сервуары сервозисов оси x/Z непосредственно подключены к винту с точным шариком через гибкие муфты, а винты закреплены на обоих концах. Жесткость монтажной основы улучшается, чтобы минимизировать деформацию винта, вызванную частым, высокоскоростным позиционированием или тяжелой резкой. Пара 60 ° угловых подшипников контакта используется для высокой скорости и точности

2, Линейные направляющие, изготовленные на Тайване, используют слайдные рельсы типа роллера, предложение, жесткость, сравнимая с направляющими Harden, сохраняя при этом высокоскоростные преимущества линейных направлений. Даже во время высокоскоростной обработки машины сохраняют постоянную точность и превосходное качество поверхности

3, Токарный станок принимает интегральную структуру слоя, которая все еще может поддерживать стабильность точности машинного инструмента во время тяжелой резки.

4, Гидравлическое давление регулируется через ручки панели с помощью диска, обеспечивая безопасную и удобную работу.

Описание основных структурных особенностей машинного инструмента токарного станка

1, кровать

Кровать принимает интегрированную конструкцию рельса с высоким уровнем рельса с толстостенной многослойной, многоэтажной структурой для обеспечения тяжелых возможностей резания. Кровать отличается с высококачественным смолом, с хорошей жесткостью, хорошей ударной стойкостью и сглаживанием чипа.

2, шпиндель

Подшипник шпинделя принимает двухрядный короткий цилиндрический ролик и двухместный шаровой подшипник с двумя направлениями. Трехступенчатая передача в боксе с соответствующим двигателем сервопривода реализует бесконечно переменную скорость в передаче, достигая высокого крутящего момента и высокой жесткости, обеспечивая долгосрочную точность стабильности тяжелой резки.
Шпиндель можно выбрать в качестве сервопривода синхронного электрического шпинделя с высоким крутящим моментом, высокой скоростью и стабильной мощностью. Подшипник шпинделя применяет цилиндрический ролик с двумя рядами и угловой контактный подшипник с двумя направлениями с высокой жесткостью и рассеянием тепла. Соответствующий конструктивный дизайн для уменьшения тепловой деформации веретена принимается, так что шпиндель может поддерживать относительную стабильность оси веретена во время долгосрочной работы.

3, система подачи

Сервуары сервоприводов оси x и z напрямую соединены с точным шариковым винтом через упругие муфты, с высокой точностью. Два конца винта фиксируются, что улучшает жесткость опор на опорном сиденье, сводит к минимуму искажение винта, вызванное частым высокоскоростным расположением и тяжелой резкой, а подшипники используют 7-градусные угловые контактные пары контактных подшипников для винтов, с высокой скоростью и высокой точностью.

4, слайд

Передача принимает импортируемые линейные руководства по ходу из Тайваня для удовлетворения требований высокой скорости и высокой эффективности, снижения устойчивости к трению и деформации температуры, повышения точности обработки и обеспечения долгосрочной стабильности точности обработки резки.

5, башня

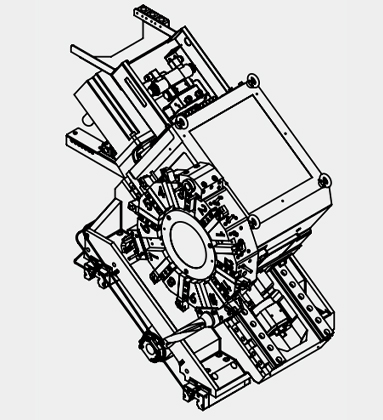

Принят гидравлическая сервопривода с высокой грандиозной турелью. Благодаря компенсации оптимизации Servo System она сотрудничает с сервоприводом для реализации многоосной связи, которая может завершить позиционирование шпинделя, жесткое постукивание, изогнутое поверхностное фрезерование и другие функции, значительно обогащая функции машинного инструмента, улучшая адаптируемость машинного инструмента и удовлетворение потребностей в обработке различных частей.

6, Гидравлическая система

В дополнение к управлению программой, зажим, ослабление и телескопическое удлинение гидравлического патрона и рукава хвостовой кости можно управлять ногой, что удобно и быстро. Регулировка гидравлического давления принимает вращающийся панельный тип, дисплей циферблата, безопасную и удобную регулировку.

7, смазочное устройство

Строительный инструмент принимает автоматическую централизованную систему смазки с временной и количественной подачей масла. Дистрибьютор масла регулирует давление питания масла в соответствии с требованиями давления различных частей смазки, чтобы гарантировать, что любые детали смазки (такие как направляющие рельсы, вставки, винты, гайки и другие пары трения) могут быть полностью смазываются, и установлена ​​функция тревоги системы смазки.

8, Система охлаждения

Токарный станок с наклонным кроватью с ЧПУ принимает полную защиту направляющих железнодорожных железнодорожников, а ящик для охлаждения и чип -конвейер отделены от основной машины, чтобы гарантировать, что на точность машинного инструмента не влияет термическая резка.

9, электрическая система

Шкаф с электрическим устройством с помощью машинного инструмента имеет хорошие характеристики герметизации и оснащен кондиционером воздуха с электрическим шкафом, чтобы гарантировать, что система с ЧПУ работает обычно в среде высокой температуры и высокой влажности.

10, Чрезвычайные меры по борьбе с коллизией

Сиденья подшипника в экстремальных положениях перемещения положительных и отрицательных направлений оси оснащены резиновыми буферными устройствами против Collision, чтобы обеспечить окончательную защиту для пары винтов с двойной гайкой от столкновения в аномальных условиях.

11, Безопасность

Полностью защищенный внутренний листовый металл и полностью закрытый внешний листовый металл. Строительный инструмент не деформируется и не вибрирует при работе. Внутренняя защита, винтовая стержня, гайка и подшипник изготовлены из телескопической крышки из нержавеющей стали. Удобно удалить чипсы и чистые машины.

Главные детали машины с токарным станком

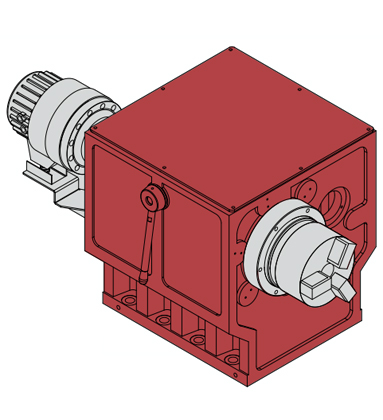

Шпиндель Сборка шпинделя интегрирует короткие цилиндрические роликовые подшипники с двумя цилиндрическими подшипниками с двунаправленным шариком. Основной от основного сервопривода, включающего 3-диапазон переключения передач с беспрепятственным регулированием скорости в каждом диапазоне, он гарантирует высокую мощность крутящего момента, исключительную жесткость и устойчивую точность для операций с тяжелой резкой. Сила шпинделя: 11 кВт Шпиндельное отверстие конуса: фе86 мм

Интегрированная сервопривод Интегрированная моторная основа и слайд -пластина сопоставлены со встроенной башней. Он обладает хорошей силой, уменьшает ошибку точности сборки и обеспечивает точность машинного инструмента. x/z Осина путешествия: 290/600 мм X/z-ось быстрая скорость траверса: 25/25 м/мин

Новая наклонная токарный станок C680K функция:

Принимает 35 ° машинного слоя, с гидравлическим сервоприводом 12 инструментов после башни, гидравлической через патрон, без хвоста, подходящей для обработки заготовки с тяжелой резкой.

C680K-B Slant Plent Speciation

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

C680K Slant Late Speciation

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

C680K-M Slant Splant Speciation

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

C680K Slant Late Stane Applicate
