T55/T55L/T55M CNC Slant Slant Lathe с высокой точностью

Серия T55 серия с ЧПУ наклонное токарный станок

Он принимает гидравлическую сервопривод с высокой критикой, оптимизирует компенсацию через сервоприводу и сотрудничает с сервоприводом для достижения многоосной связи. Он может выполнять такие функции, как позиционирование шпинделя, жесткое постукивание и изогнутое поверхностное фрезерование, что значительно обогащает функции станка и улучшает производительность машины. Адаптируется для удовлетворения потребностей в обработке различных типов частей.

1. Интегрированная гидравлическая сервопривод является компактной и надежной точностью.
2. Переворот кроватей принимает высокую и низкую рельсовую конструкцию и неотъемлеменно отличается с помощью смолы. С множественными процессами старения и термической обработки машина может долго поддерживать оптимальную точность и жесткость.
3. Гидравлический мониторинг и регулировка могут легко работать с помощью ручек на передней панели.
4. Эргономическая машина принимает 30 ° внутренней конструкции, что делает заготовку ближе к человеческому телу и облегчает разрядки чипа (задних или боковых чипсов по мере необходимости).

Описание основных структурных особенностей машинного инструмента токарного станка

1, кровать

Кровать принимает интегрированную конструкцию рельса с высоким уровнем рельса с толстостенной многослойной, многоэтажной структурой для обеспечения тяжелых возможностей резания. Кровать отличается с высококачественным смолом, с хорошей жесткостью, хорошей ударной стойкостью и сглаживанием чипа.

2, шпиндель

Подшипники шпинделя разработаны с помощью комбинации коротких цилиндрических роликовых подшипников и двухместных шариковых подшипников с двумя направлениями. Основной двигатель сервоприводов оснащен беспрепятственным изменением скорости, достижением высокого крутящего момента и высокой жесткости, обеспечивая долгосрочную точность устойчивости во время тяжелой резки.

3, система подачи

Сервуары сервоприводов оси x и z напрямую соединены с точным шариковым винтом через упругие муфты, с высокой точностью. Два конца винта фиксируются, что улучшает жесткость опор на опорном сиденье, сводит к минимуму искажение винта, вызванное частым высокоскоростным расположением и тяжелой резкой, а подшипники используют 7-градусные угловые контактные пары контактных подшипников для винтов, с высокой скоростью и высокой точностью.

4, слайд

Передача принимает импортируемые линейные руководства по ходу из Тайваня для удовлетворения требований высокой скорости и высокой эффективности, снижения устойчивости к трению и деформации температуры, повышения точности обработки и обеспечения долгосрочной стабильности точности обработки резки.

5, башня

Машина оснащена гидравлическим сервоприводом гидравлического сервопривода, которая посредством оптимизации и компенсации сервоприводов работает в сочетании с сервоприводом для достижения многоусевой интерполяции. Это обеспечивает такие функции, как позиционирование шпинделя, жесткое постукивание и поверхностное фрезерование, значительно повышая функциональность и адаптивность станка, тем самым отвечая требованиям обработки различных частей.

6, Гидравлическая система

В дополнение к управлению программой, зажим, ослабление и телескопическое удлинение гидравлического патрона и рукава хвостовой кости можно управлять ногой, что удобно и быстро. Регулировка гидравлического давления принимает вращающийся панельный тип, дисплей циферблата, безопасную и удобную регулировку.

7, смазочное устройство

Строительный инструмент принимает автоматическую централизованную систему смазки с временной и количественной подачей масла. Дистрибьютор масла регулирует давление питания масла в соответствии с требованиями давления различных частей смазки, чтобы гарантировать, что любые детали смазки (такие как направляющие рельсы, вставки, винты, гайки и другие пары трения) могут быть полностью смазываются, и установлена ​​функция тревоги системы смазки.

8, Система охлаждения

Токарный станок с наклонным кроватью с ЧПУ принимает полную защиту направляющих железнодорожных железнодорожников, а ящик для охлаждения и чип -конвейер отделены от основной машины, чтобы гарантировать, что на точность машинного инструмента не влияет термическая резка.

9, электрическая система

Шкаф с электрическим устройством с помощью машинного инструмента имеет хорошие характеристики герметизации и оснащен кондиционером воздуха с электрическим шкафом, чтобы гарантировать, что система с ЧПУ работает обычно в среде высокой температуры и высокой влажности.

10, Чрезвычайные меры по борьбе с коллизией

Сиденья подшипника в экстремальных положениях перемещения положительных и отрицательных направлений оси оснащены резиновыми буферными устройствами против Collision, чтобы обеспечить окончательную защиту для пары винтов с двойной гайкой от столкновения в аномальных условиях.

11, Безопасность

Полностью защищенный внутренний листовый металл и полностью закрытый внешний листовый металл. Строительный инструмент не деформируется и не вибрирует при работе. Внутренняя защита, винтовая стержня, гайка и подшипник изготовлены из телескопической крышки из нержавеющей стали. Удобно удалить чипсы и чистые машины.

Основной Части Сжигание Уклонная токарная машина

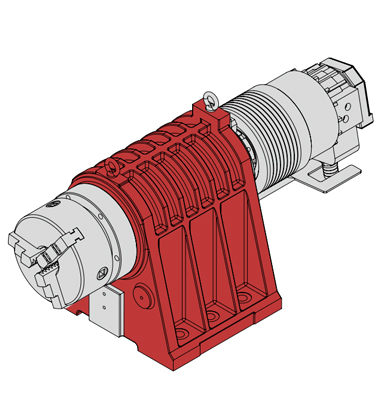

Баба Улучшения вносятся в воздуходувший воздуходувший воздух с тепловой диссипацией и радиатор шпинделя, снижая повышение температуры шпинделя на 15%. Скорость шпинделя: 3000 об / мин Сила шпинделя: 11 кВт Веретеное отверстие конуса: φ62 мм

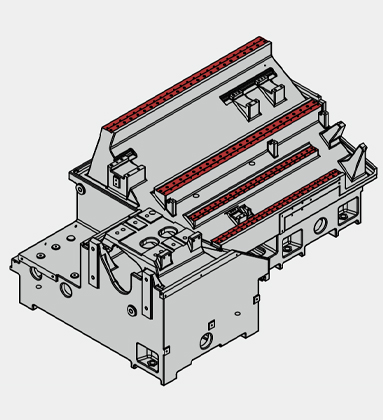

Проводник кровати Перевои кроватей принимают 30-° высокого низкого уровня конструкции, используемой в станках в японском стиле, обеспечивая жесткость, точность и стабильность машины во время тяжелой обрезания операции. Автоматизированный блок загрузки и разгрузки (необязательно) интегрируется с машиной, значительно сокращая площадь пола. X/z Осина путешествия: 190/400 мм X/z-ось быстрая скорость траверса: 30/30 м/мин

Сжигание Особенности серии Splant Rothee Machine T55

Принимает 30 -° машинного слоя, высокая жесткость с гидравлическим сервоприводом 10 инструментов после башни, с сервоприводом, гидравлическим через патрон и гидравлическим хвостовым баком, подходящим для обработки тяжелой режущей вала и заготовки.

T55 Сжигание Спецификация наклонного тока

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

T55L Сжигание Спецификация наклонной токарной станки

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

T55M Сжигание Спецификация наклонного тока

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

T55 серия серии CNC Slant Rathe Applicate
