CK800 / CK800L Горизонтальный токарный станок с ЧПУ с плоской станиной

Taizhou Eastern CNC Technology Co., Ltd. Дом / Продукты / Токарный станок с плоской станиной с ЧПУ / CK800 / CK800L Горизонтальный токарный станок с ЧПУ с плоской станиной
  • CK800 / CK800L Горизонтальный токарный станок с ЧПУ с плоской станиной
  • CK800 / CK800L Горизонтальный токарный станок с ЧПУ с плоской станиной
  • CK800 / CK800L Горизонтальный токарный станок с ЧПУ с плоской станиной
  • CK800 / CK800L Горизонтальный токарный станок с ЧПУ с плоской станиной
  • CK800 / CK800L Горизонтальный токарный станок с ЧПУ с плоской станиной

CK800 / CK800L Горизонтальный токарный станок с ЧПУ с плоской станиной

CK800/CK800L Горизонтальный токарный станок с ЧПУ с кареткой для каретки

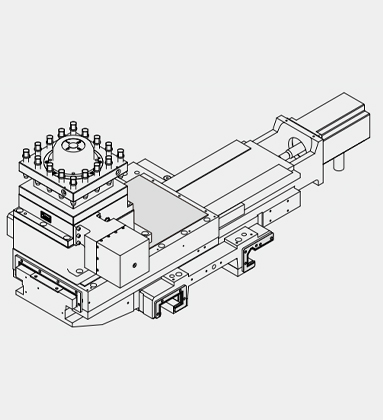

Каретка станка имеет конструкцию с двойным держателем инструмента, что увеличивает количество установленных инструментов. В то же время, в сочетании с высокоточным индексным патроном, он может выполнять многогранную и многоотверстную обработку корпусов клапанов и соединений под углом 45, 60, 90 и 180 градусов за один зажим, обработанные продукты имеют хорошее качество. качество и высокая эффективность обработки. Жесткость при повороте и динамические характеристики средней каретки двойной инструментальной стойки были оптимизированы для увеличения срока службы и жесткости при повороте станка при обработке деталей корпуса клапана.

Случайная техническая документация
1. Инструкция по эксплуатации станка
2. Руководство по эксплуатации системы ЧПУ.
3. Руководство по техническому обслуживанию системы ЧПУ.
4. Гидравлическая принципиальная схема
5. Принципиальная электрическая схема, схема подключения, лестничная схема, таблица настройки параметров.
6. Компакт-диск с параметрами станка (выбрать)
7. Сертификат проверки точности станка.
8. Гидравлический патрон ручной.
9. Руководство по держателю инструмента.

Максимальный диаметр обработки: 700 мм

Максимальная длина обработки: 1000 мм

Размер патрона: 20 дюймов

  • ДЕТАЛЬНЫЕ ПАРАМЕТРЫ

  • ВИДЕО ДИСПЛЕЙ

Особенность:

Токарный станок с плоской станиной, переключение передач, обычно работает с индексным патроном, подходит для стандарта обработки деталей клапана с ручным патроном, электрической 4-стоечной револьверной головкой, без задней бабки.
СК800L стандартно поставляется с ручным патроном, четырехстоечной электрической револьверной головкой и задней бабкой.

Стандартный

Необязательный

1. Усовершенствованная система управления СIEMENS 808D.

1. Система управления FАNUC 0i-TF Plus.

2. А2-11

2. Система абсолютного контроля GSK 988TA.

3. Сервошпиндель

3. Двойная электрическая револьверная головка с 4 стойками для инструментов

4. Ручной патрон 20 дюймов.

4. Гидравлический сквозной/нет сквозного патрона

5. Электрическая 4-стоечная турель

5. Индексирующий патрон (настраивается в соответствии с заготовкой)

6. Прямоугольная направляющая

6. Автоматический устройство подачи прутка

7. Нефтяной скиммер

Спецификация

Конфигурация CK800 СК800Л
Производительность обработки Максимальный поворот над кроватью φ/мм 860 880
Максимальный поворот над слайдом φ/мм 550 550
Максимальная длина обработки мм 1000 1100
Максимальный диаметр обработки φ/мм 700 700
Шпиндель Тип шпиндельной головки ГБ59001 А2-11 А2-11
Диапазон скоростей шпинделя об/мин Шестерня А: 50-300; Б: 300-700;
С: 700-1000 		Шестерня А: 50-300; Б: 300-700;
С: 700-1000
Номинальный крутящий момент шпинделя Н·м 4100 4100
Мощность главного двигателя кВт 15 15
Коническое отверстие шпинделя φ/мм 121 121
Тип патрона Ручной патрон Ручной патрон
Размер патрона дюйм 20 20
Скорость подачи Скорость ускоренного перемещения по оси X м/мин 10 10
Скорость ускоренного перемещения по оси Z м/мин 12 12
Крутящий момент серводвигателя по оси X Н·м 18 18
Крутящий момент серводвигателя по оси Z Н·м 22 22
Путешествие по оси X мм 445 345
Перемещение по оси Z мм 1100 1100
Тип направляющей Прямоугольная направляющая Прямоугольная направляющая
Ширина направляющей мм 600 600
Турель Тип башни Одинарный/двойной электрический
4-стоечная турель 		Одиночный электрический
4-стоечная турель
Размер инструмента мм 40×40 40×40
Тип задней бабки S 1,5/902,4/1803,4/270 1,5/902,4/1803,4/270
Повторяющаяся точность позиционирования при перестановке турели мм 0.008 0.008
задняя бабка Внутренняя конусность втулки задней бабки МТ6
Диаметр втулки задней бабки φ/мм 120
Ход втулки задней бабки мм 130
Источник питания Общая номинальная мощность КВА 26 26
Общий номинальный ток A 54 54
Измерение Вес машины кг 6800 8000
Размер машины Д×Ш×В(мм) 3500×2300×1950 4060×2300×1950

Обратите внимание, что этот параметр и внешний вид могут быть изменены без предварительного уведомления. Спасибо.
