CJK6130L CNC Horizontal Токарный станок

CJK6130L CNC горизонтальная токарная машина введение

1. CJK6130L представляет собой маленький токарный станок, который подходит для высокоэффективной обработки высокой и сложных небольших роторных деталей в таких отраслях, как инструменты, электроника, медицинские устройства и авиация.
2. Сервуары сервис-оси x/z непосредственно подключены к винту с точным шариком через гибкие муфты. Жесткость монтажной основы улучшается, чтобы минимизировать деформацию винта, вызванную частым, высокоскоростным расположением ордеави.
3. Полная защита направляющих используется. Пластиковое покрытие руководства также улучшает износостойкость и увеличивает скорость бега машины.
4. Полная защита направляющих также обеспечивает точность машины и продлевает срок службы. Защита от покрытия предотвращает выпуск режущей жидкости.
5. Соберите в качестве стандарта. Высокоскоростный вращающийся цилиндр и патроны являются необязательными.
6. Он имеет такие функции, как поворот внешних цилиндрических поверхностей, конические поверхности и круглые дуги, а также канавки и резьба.

Ключевые особенности CJK6130L CNC Horizontal Токарный станок включают в себя:

1. Интегральная основание кровати, высокая жесткость.
2. Веретк принимает внутренние высококачественные угловые контактные подшипники, которые в паре с тремя спереди и двумя сзади. Он имеет высокую скорость, высокую точность, низкий уровень шума и высокая жесткость.
3. Сервуары сервис-оси x и z непосредственно соединены с точным шариковым винтом через упругие связи с высокой точностью. Оба конца винта фиксируются, что улучшает жесткость опоры опорного основания, обеспечивает частое высокоскоростное расположение и устраняет проблемы с проволокой, вызванные тяжелой резкой. Искажение стержня сводится к минимуму.
4. Универсальность: этот токарный станок поддерживает широкий спектр операций обработки, включая поворот, лицо, резьбу и канавку, что делает его подходящим для различных применений в разных отраслях.
5. Сервуары сервозисов по оси x и z непосредственно подключены к винту с точным шариком через упругие связи, достигая высокопрометенной передачи без зазоров. Строительный инструмент принимает высокопроизводимые линейные направляющие направляющие в направлении Z и жесткие рельсы ласточкинного хвоста в направлении x. Скорость движения быстрая, а точность обработки высока.
6. Шпиндель принимает регулирование скорости конверсии частоты.
7. Централизованная автоматическая смазка может продлить срок службы локомотива.
8. Система подачи управляется сервоприводом, а шариковый винт имеет высокую точность трансмиссии.
9. Токарный станок использует x-направляющий DoveTail Hard, Z-направляющие линейные направляющие направляющие, а токарный станок обладает полной защитой железнодорожных железных дорог, чтобы обеспечить точность машинного инструмента и продлить срок службы. Крышка станка полностью защищена, чтобы не дать резкой жидкости разбрызгиваться.

Основные структурные характеристики станка

1 машинная кровать

Структура плоской кровати принимает конструкцию высокой жесткости, линейные направляющие z-направляющие с высокой нагрузкой и конструкцию направляющих с высокой нагрузкой с высокой нагрузкой. Дизайн оптимизирован для динамической производительности машинного инструмента во время работы, и он противостоит деформации во время тяжелой резки. Антисисмическая, плавная операция обработки, более высокая точность обработки и лучшая отделка.

2 шпинделя

Подшипник шпинделя принимает контактный контактный контакт с высокой жесткостью. Рассеяние тепла принимает соответствующую конструктивную конструкцию, чтобы уменьшить тепловую деформацию шпинделя, так что шпиндель может поддерживать относительную стабильность оси шпинделя во время долгосрочной работы.

3 Система кормления

Сервуары сервозионных оси x и z непосредственно подключены к точковому шариковому винту через упругие муфты, с высокой точностью. Оба конца винта фиксируются, что улучшает жесткость опор на опорной основе и предотвращает частое высокоскоростное расположение и избегает искажения винта, вызванного тяжелой резкой. Деформация уменьшается до минимума, и подшипники применяют пару точных подшипников с 60-градусным угловым контактом, посвященным винту, с высокой скоростью и высокой точностью.

4 слайд и башня

Средний слайд машинного инструмента разработан с помощью рельса с высокой нагрузкой, а также высококачественным типом банды высокой критики. Обработанные продукты имеют высокую качественную и высокую эффективность обработки.
Горривость и динамическая производительность средней каретки оптимизируются для улучшения срока службы и поворота машинного инструмента при обработке частей корпуса клапана.

5 Гидравлическая система

В дополнение к управлению программой, зажим и ослабление гидравлического патрона и расширение и сокращение рукава хвостовой леса можно контролировать с помощью педали ног, что удобно и быстро.
Регулировка гидравлического давления принимает операцию поворота типа панели и дискреблудионер, что делает регулировку безопасной и удобной.

6 смазочное устройство

Строительный инструмент принимает автоматическую централизованную систему смазки для регулярной подачи нефти и количественно. Дистрибьютор масла регулирует давление питания масла в соответствии с требованиями давления различных смазочных деталей, чтобы гарантировать, что любые смазочные детали (такие как направляющие рельсы, вставки, винты, гайки и другие пары трения) могут получить масло.
Адекватная смазка и установите функцию тревоги системы смазки.

7 Система охлаждения

Токарный станок с наклонной кроватью с ЧПУ принимает полную защиту направляющей железной дороги, а ящик для охлаждения и чип -конвейер отделены от основной машины, чтобы гарантировать, что точность машинного инструмента не влияет на тепловую резку.

8 Электрическая система

Электрический блок шкафа машинного инструмента имеет хорошее уплотнение и оснащено кондиционером для обеспечения нормальной работы системы ЧПУ в высокотемпературной среде и среды высокой влажности машинного инструмента.

9 Чрезвычайные меры по борьбе с коллизией

Сиденья подшипника в экстремальных положениях перемещения в положительных и отрицательных направлениях вала оснащены резиновым буфером и устройствами против столкновения, чтобы обеспечить окончательную защиту для пары с двойным орехом от повреждения воздействий при аномальных обстоятельствах.

10 Безопасность

Полностью защитный внутренний листовый металл и полностью окруженный внешний листовый металл. Толщина листового металла составляет не менее 1,5 мм.

Основные части горизонтальной токарной машины

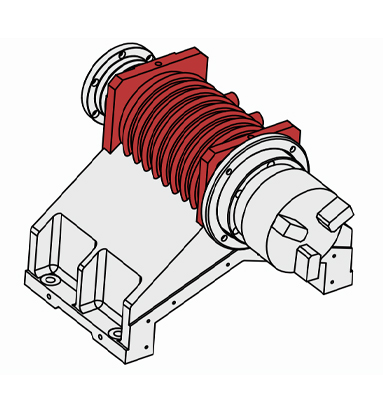

	Шпиндель Высококачественные угловые контактные подшипники (три спереди и два сзади) и основной сервопривод, он обладает высокой скоростью, высокой точностью, низким шумом, высокой жесткостью, высоким крутящим моментом и долгосрочной стабильностью тяжелой точности резки. Скорость шпинделя: 3000 об / мин Сила шпинделя: 3,7 кВт Шпиндельное отверстие конуса: FP48 мм

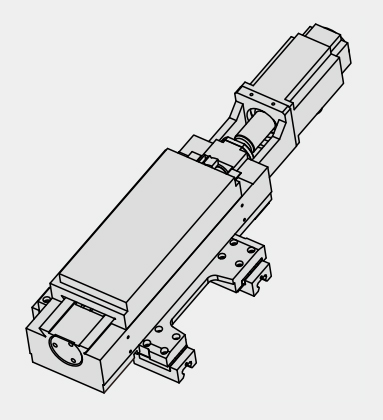

Ось X: жесткие направляющие / ось Z: линейный направляющий Сервуары с осью оси x/Z непосредственно подключены к точным шариковым винтам с помощью гибких муфт для достижения высокой устойчивой трансмиссии. Оси Z Используйте высокую линейную направляющую, оси x использует жесткие направляющие DoveTail, что позволяет быстро двигаться скорость и высокая точность обработки. X/z Ось оси: 220/220 мм X/z-ось быстрая траверная скорость: 12/20 м/мин

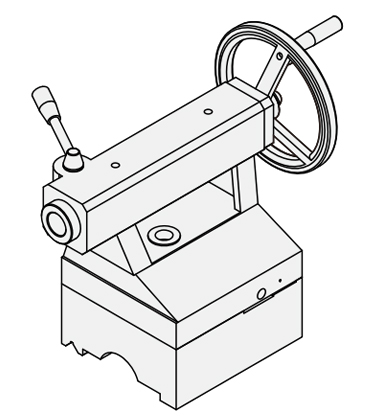

	Ручная хвостовая стук Диаметр рукава хвоста: φ54mm Хвостовая рукава путешествие: 150 мм

Токарный станок с плоской кроватью, стандартный с гидравлическим через патрон, тип банды, твердый направляющий и ручной хвостовой банк, подходящая для высокоскоростной обработки короткого вала и маленькой пластинки.

CJK6130L CNC горизонтальная спецификация токарного станка

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.
