100msy/100msy с наклонной кровать с наклонной токарной точкой с осью y-оси Y

100msy Сжигание Токарный станок Наклонная кровать Введение

1. Высокоэффективность y-ось реализуется посредством движения среднего (наклонного) и больших (горизонтальных) слайдов, что включает в себя непрерывную интерполяцию с двумя лакси. Это позволяет фрезерным операциям с максимальной жесткостью.
2. Линейный направляющий ролик соответствует требованиям высокой скорости и высокой эффективности, снижает сопротивление и деформацию трения из-за повышения температуры, повышает точность обработки и обеспечивает долгосрочную стабильность точность обработки резки.
3. Сервуары сервис-оси x/Z непосредственно подключены к винту с точным шариком через гибкие муфты, а винты фиксируются на обоих концах. Жесткость монтажной основы улучшается, чтобы минимизировать деформацию винта, вызванную частым, высокоскоростным позиционированием или тяжелой резкой. Пара из точных подшипников с точностью углового контакта 60 ° используется для высокой скорости и точности.
4. Программируемый хвостовой стук оснащен защитой от перегрузки и управляется сервоприводом для движения и зажима. Это значительно повышает эффективность обработки.

Описание основных структурных особенностей машинного инструмента токарного станка

1, кровать

Кровать принимает интегрированную конструкцию рельса с высоким уровнем рельса с толстостенной многослойной, многоэтажной структурой для обеспечения тяжелых возможностей резания. Кровать отличается с высококачественным смолом, с хорошей жесткостью, хорошей ударной стойкостью и сглаживанием чипа.

2, шпиндель

Подшипники шпинделя используют высококачественные, высокие подшипники и сервоприводный синхронный электрический шпиндель, который обеспечивает высокий крутящий момент и стабильный выход. Подшипники шпинделя используют двух рядовые цилиндрические подшипники ролика и угловые подшипники с двумя направлениями, которые обеспечивают высокую жесткость. Рассеяние тепла принимает конструктивную конструкцию, которая уменьшает тепловую деформацию шпинделя, что позволяет шпинделю поддерживать относительную стабильность оси шпинделя во время долгосрочной работы.

3, система подачи

Сервуары сервоприводов оси x, y и z непосредственно соединены с точным шариковым винтом через упругие муфты, с высокой точностью. Два конца винта фиксируются, что улучшает жесткость опор на опорном сиденье, сводит к минимуму искажение винта, вызванное частым высокоскоростным расположением и тяжелой резкой, а подшипники используют 7-градусные угловые контактные пары контактных подшипников для винтов, с высокой скоростью и высокой точностью.

4, слайд

Передача принимает импортируемые линейные руководства по ходу из Тайваня для удовлетворения требований высокой скорости и высокой эффективности, снижения устойчивости к трению и деформации температуры, повышения точности обработки и обеспечения долгосрочной стабильности точности обработки резки.

5, башня

Принят гидравлическая сервопривода с высокой грандиозной турелью. Благодаря компенсации оптимизации Servo System она сотрудничает с сервоприводом для реализации многоосной связи, которая может завершить позиционирование шпинделя, жесткое постукивание, изогнутое поверхностное фрезерование и другие функции, значительно обогащая функции машинного инструмента, улучшая адаптируемость машинного инструмента и удовлетворение потребностей в обработке различных частей.

6, Гидравлическая система

В дополнение к управлению программой, зажим, ослабление и телескопическое удлинение гидравлического патрона и рукава хвостовой кости можно управлять ногой, что удобно и быстро. Регулировка гидравлического давления принимает вращающийся панельный тип, дисплей циферблата, безопасную и удобную регулировку.

7, смазочное устройство

Строительный инструмент принимает автоматическую централизованную систему смазки с временной и количественной подачей масла. Дистрибьютор масла регулирует давление питания масла в соответствии с требованиями давления различных частей смазки, чтобы гарантировать, что любые детали смазки (такие как направляющие рельсы, вставки, винты, гайки и другие пары трения) могут быть полностью смазываются, и установлена ​​функция тревоги системы смазки.

8, Система охлаждения

Токарный станок с наклонным кроватью с ЧПУ принимает полную защиту направляющих железнодорожных железнодорожников, а ящик для охлаждения и чип -конвейер отделены от основной машины, чтобы гарантировать, что на точность машинного инструмента не влияет термическая резка.

9, электрическая система

Шкаф с электрическим устройством с помощью машинного инструмента имеет хорошие характеристики герметизации и оснащен кондиционером воздуха с электрическим шкафом, чтобы гарантировать, что система с ЧПУ работает обычно в среде высокой температуры и высокой влажности.

10, Чрезвычайные меры по борьбе с коллизией

Сиденья подшипника в экстремальных положениях перемещения положительных и отрицательных направлений оси оснащены резиновыми буферными устройствами против Collision, чтобы обеспечить окончательную защиту для пары винтов с двойной гайкой от столкновения в аномальных условиях.

11, Безопасность

Полностью защищенный внутренний листовый металл и полностью закрытый внешний листовый металл. Строительный инструмент не деформируется и не вибрирует при работе. Внутренняя защита, винтовая стержня, гайка и подшипник изготовлены из телескопической крышки из нержавеющей стали. Удобно удалить чипсы и чистые машины.

Основной Части Наклонная кровать Токарный станок

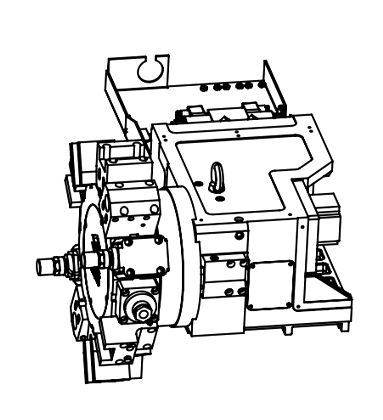

	Интегрированная башня для инструментов Приводная башня для инструментов характеризуется высокой точностью позиционирования, компактной конструкцией и быстрым. Это позволяет изменения инструмента без подъема, тем самым повышая эффективность обработки.

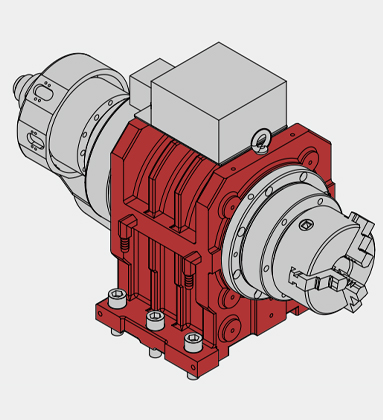

Встроенный шпиндель Шпиндель управляется высокопроизводительным, высокоэффективным и высокопроизводительным синхронным моторным моторным магнитом. Кроме того, принимаются короткие цилиндрические роликовые подшипники P4. Эта установка обеспечивает высокую точность, жесткость и стабильность веретена. Скорость шпинделя: 5000 об / мин Сила веретена: 12,3 кВт Шпиндельное отверстие конуса: φ56 мм

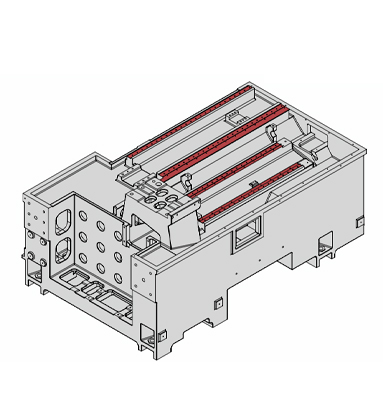

	Проводник кровати Перевои кровати принимают линейные направляющие 35 типа и 6 ползунков для поддержания жесткости, точности и стабильности машинного инструмента во время тяжелой резки. Автоматизированный блок загрузки и разгрузки (необязательно) интегрируется с машиной, значительно сокращая площадь пола. x/y/z Перемещение оси: 125/± 40/360 мм x/y/z-ось скорость перспективы: 25/10/25 м/мин

Сжигание Токарный станок Уклонный кровать 100msy Особенность

Принимает 30 ° машинного слоя, высокая имитационная ось Y-ось Y с 12-актуальным инструментом BMT45 со встроенным шпинделем (максимальная скорость шпинделя 5000 об / мин) ， гидравлический через патрон и сервопрограммируемый хвостовой трюк ， малая земля, экстремально сокращает рабочее время для обработки короткого вала и пластин.

100msy Сжигание Токарный станок Наклонная кровать Спецификация

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

100msy Сжигание Токарный станок Наклонная кровать Приложение
