CK1000 Горизонтальный токарный станок с плоской станиной с ЧПУ для длинного вала

Taizhou Eastern CNC Technology Co., Ltd. Дом / Продукты / Токарный станок с плоской станиной с ЧПУ / CK1000 Горизонтальный токарный станок с плоской станиной с ЧПУ для длинного вала
  • CK1000 Горизонтальный токарный станок с плоской станиной с ЧПУ для длинного вала

CK1000 Горизонтальный токарный станок с плоской станиной с ЧПУ для длинного вала

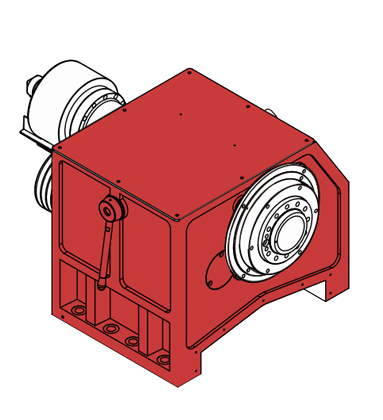

CK1000 Горизонтальный токарный станок с плоской станиной с ЧПУ для длинного вала. В конструкциях плоской станины используется конструкция прямоугольной направляющей с повышенной жесткостью и высокой посадкой. Конструкция разработана с учетом характеристик прямоугольной направляющей времени движения. Он устойчив к короблению, сейсмостойкости и механической обработке во время резки. гладкий. Главный шпиндель оснащен соответствующей трехскоростной коробкой передач и высоким крутящим моментом. Передаточное число низких скоростей достигает 1:23. Подшипник коробки главной шпиндели оснащен двухрядными круглыми роликоподшипниками и двунаправленными упорными радиально-упорными подшипниками, которые обладают высокой жесткостью и долговременной стабильностью, высокой точностью резания. В станке используется автоматическая централизованная система смазки, обеспечивающая регулярную и количественную подачу масла. Распределитель масла регулирует давление подачи масла в соответствии с требованиями к давлению различных смазочных деталей, чтобы обеспечить, что любая смазочная деталь (например, направляющие, вставки, винты, гайки и другие пары трений) может получить достаточную смазку и установить механизм передачи системы смазки. .

Максимальный диаметр обработки: 850 мм.

Максимальная длина обработки: 1500 мм

Размер патрона: 630φ/мм

  • ДЕТАЛЬНЫЕ ПАРАМЕТРЫ

  • ВИДЕО ДИСПЛЕЙ

Особенность:

Токарный станок с плоской станиной и переключением передач обычно работает с индексным патроном, подходящим для обработки деталей клапанов, в комплексной комплектации с электрической 4-стоечной револьверной головкой и ручной бабкой задней панели.

Стандартный

Необязательный

1. Усовершенствование системы управления CIEMENС 808D.

1. Система управления FАНUC 0i-TF Plus.

2. А2-15

2. Система абсолютного контроля ГСК 988ТА.

3. Сервошпиндель

3. Гидравлический сквозной патрон/сетка сквозного патрона.

4. Ручной патрон 25 дюймов.

4. Индексирующий патрон (в соответствии с заготовкой)

5. Электрическая 4-стоечная турель

5. Автоматическое устройство подачи прутка

6. Прямоугольная направляющая.

6. Нефтяной скиммер

7. Ручная задняя бабка.

Спецификация

Конфигурация СК1000
Производительность обработки Максимальный поворот над кроватью φ/мм 1000
Максимальный поворот над слайдом φ/мм 630
Максимальная длина обработки мм 1500
Максимальный диаметр обработки φ/мм 850
Шпиндель Тип шпиндельной головки ГБ59001 А2-15
Диапазон скоростей спиннедели об/мин ШестерняА: 50-300; Б: 300-700; С: 700-1000
Номинальный крутящий момент шпинедели Н·м 5000
Мощность главного двигателя кВт 15
Коническое отверстие шпинделя φ/мм 121
Тип патрона Ручной патрон
Размер патрона дюйм 25
Скорость подачи Скорость ускорения перемещения оси X м/мин 10
Скорость ускорения перемещения по оси Z м/мин 12
Крутящий момент серводвигателя по оси X Н·м 18
Крутящий момент серводвигателя по оси Z Н·м 22
Путешествие по оси X мм 500
Перемещение по оси Z мм 1600
Тип направляющей Прямоугольная направляющая
Ширина направляющей мм 600

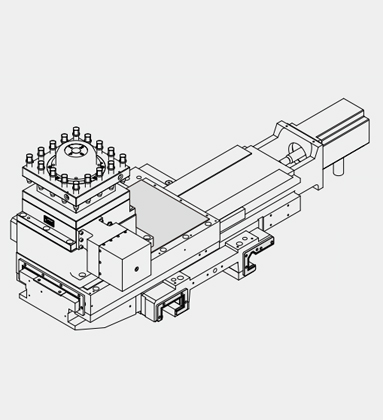

Турель Тип башни Одиночная электрическая 4-х стоечная турель
Размер инструмента мм 40×40
Время поворота турели S 1,5/902,4/1803,4/270
Продолжающаяся точность браслета при перемещении турели мм 0.008
задняя бабка Внутренняя конусная втулка задней бабки МТ6
Диаметр втулки задней бабки φ/мм 120
Ход втулки сзади бабки мм 200
Источник питания Общая номинальная мощность КВА 26
Общий номинальный ток А 54
Измерение Вес машины кг 9500
Размер машины Д×Ш×В(мм) 4300×2300×1950

Обратите внимание, что этот параметр и внешний вид могут быть изменены без предварительного уведомления. Спасибо.
