C500K MSY/C500K/C500K с подвиндлельным наклонным наклонным кровати.

C500K наклонная кровать Сжигание Токарный станок введение

Серия Slant Bed Cnc Tatche C500K принимает интегрированную липутную конструкцию с наклонным кровати и круглой полости, чтобы обеспечить тяжелые возможности резки. Кровать отличается с высококачественным смоловым песком, который имеет хорошую жесткость, хорошую амортизацию и снятие гладкого чипа.

Подшипник шпинделя применяет цилиндрические подшипники цилиндрического ролика с двумя рядами и двунаправленные угловые контактные подшипники, которые имеют высокую жесткость. Рассеяние тепла принимает соответствующую конструктивную конструкцию, чтобы уменьшить тепловую деформацию шпинделя, чтобы шпиндель мог поддерживать относительную стабильность оси шпинделя во время долгосрочной работы.

1. Токарный станок использует гидравлическую сервоприводу или башню с оси, поднятая на оси Y, с высокой точностью позиционирования, быстрым временем изменения инструмента и минимальной деформацией под тяжелой резкой.
2. Подшипники шпинделя токарного станка принимают высококачественные цилиндрические роликовые подшипники в процессе проектирования, и меры принимаются для уменьшения тепловой деформации шпинделя. Это позволяет шпинделю поддерживать относительную стабильность оси шпинделя во время долгосрочной работы.
3. Система передачи использует линейные роликовые направления, импортированные с Тайваня для удовлетворения требований высокой скорости и высокой эффективности. Это снижает устойчивость к трению и деформацию, вызванную повышением температуры, повышает точность обработки и обеспечивает долгосрочную стабильность точности обработки резки.
4. Сервуары сервис-оси x/Z непосредственно подключены к винту с точным шариком через гибкие муфты, а винты закреплены на обоих концах. Жесткость монтажной основы улучшается, чтобы минимизировать деформацию винта, вызванную частым, высокоскоростным позиционированием или тяжелой резкой. Пара 60 ° ángular contact precision подшипников используется для высокой скорости и точности.

Описание основных структурных функций машинного инструмента

1 кровать

Кровать оснащена интегрированной 45-° наклонной громкой кровати. Кровать отличается с использованием высококачественного смоляного песка, предлагая превосходную жесткость, сопротивление вибрации и снятие гладкого чипа.

2 шпинделя

Подшипники корпуса шпинделя используют комбинацию цилиндрических подшипников с двойным рядовым роликами и двух направлений угловых контактных подшипников, обеспечивающих высокую жесткость. Структурная конструкция включает в себя меры по снижению тепловой деформации веретена, обеспечивая, чтобы шпиндель поддерживает относительную стабильность вдоль своей оси во время длительной работы.
Структурная конструкция для минимизации тепловой деформации шпинделя, обеспечивая относительную стабильность оси шпинделя во время длительной работы.

3 Система подачи

Сервуары сервозионных оси x и z напрямую подключены к точному шариковым винтам с помощью упругих муфт, предлагая высокую точность. Шаровые винты закреплены на обоих концах, усиливая
Подпорная жесткость сидений подшипника, тем самым сводя к минимуму искажения и деформации, вызванные частым высокоскоростным позиционированием и тяжелой резкой. Подшипники представляют собой специализированные 60-градусные угловые контактные точные подшипники для шариковых винтов, предлагающих высокую скорость и точность.

4 слайд

Система передачи использует импортированные тайваньские линейные гиды для прокатки для удовлетворения высокоскоростных и эффективных требований, снижая устойчивость к трению и деформацию, вызванную температурой, тем самым повышая точность обработки и обеспечивая долгосрочную стабильность точности резки.

5 инструментальная башня

Серия полностью функциональных токарных станков оснащена 12 серво-гидравлическими тарелями инструментов. Они оснащены быстрым позиционированием индексации, высокой точностью индексации и превосходной жесткостью поворота.
Башня для инструментов оснащена функцией подачи центральной охлаждающей жидкости, обеспечивающей высокое давление охлаждающей жидкости. Емкость бака охлаждающей жидкости достаточна для предотвращения прерывания потока охлаждающей жидкости во время обработки, и он оснащен системой фильтрации для высокой точности фильтрации.

6 Гидравлическая система

Гидравлическое заживание чака, выпуск и расширение/отвлечение из рукава хвостовой кости можно контролировать как командами программы, так и с помощью педалей ног, предлагая удобство и эффективность. Регулировка гидравлического давления контролируется с помощью вращающихся ручек, установленных на панели, с помощью циферблатных дисплеев, обеспечивая безопасную и удобную работу.
Гидравлическое зажим с чаком, выпуск и удлинитель/втягивание рукава хвостовой стажи можно контролировать с помощью педали ног в дополнение к управлению программой, предлагая удобство и эффективность. Гидравлические регулировки давления выполняются с использованием вращающихся ручек, установленных на панелях, с циферблатными дисплеями, обеспечивая безопасную и удобную работу.

7 Система смазки

В машинном инструменте используется автоматическая централизованная система смазки с поставленным и доклоненным подачей масла. Дистрибьютор масла регулирует давление питания в соответствии с требованиями давления в различных точках смазки, чтобы обеспечить адекватную смазку для всех точек смазки (таких как направлением, вставки, свинцовые винты, гайки и т. Д.).
Также предоставляется функция тревоги системы смазки.

8 Система охлаждения

Токарный станок с ЧПУ для наклонного кровати имеет полную защиту направляющих, с резервуаром охлаждающей жидкости и чипсовым конвейером, отделенными от основной машины, чтобы предотвратить эффекты тепловой резки от влияния точности машины.

9 Электрическая система

Электрический шкаф с помощью машинного инструмента имеет превосходную производительность герметизации и оснащен электрическим шкафом для кондиционера, чтобы система с ЧПУ обычно работала в средах высокой температуры и высокой влажности.

10 мер по предотвращению лимит

Устройства профилактики столкновения резинового буфера устанавливаются на сиденья подшипника на положительных и отрицательных положениях перемещения оси, чтобы обеспечить окончательную защиту для паров с двойным ореховым шариком от поврежденных столкновений в ненормальных условиях.

11 Безопасность

Стандартный инструмент оснащен полностью закрытой внутренней конструкцией листового металла и полностью закрытой конструкцией внешнего листового металла с толщиной листового металла не менее 2 мм. Во время работы станок остается свободным от деформации и вибрации.
Внутренние защитные чехлы из нержавеющей стали используются для направлений, свинцовых винтов, гайков и подшипников. Удаление чипа и очистка мусора удобны.

Основной Части Наклонная кровать

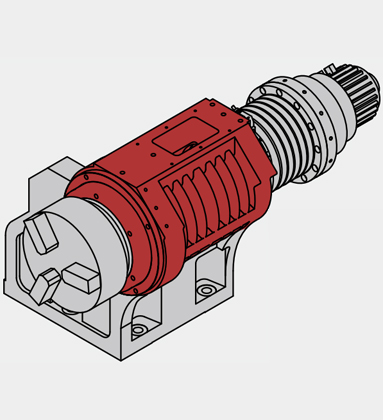

Шпиндель Подшипник шпинделя имеет структуру коротких цилиндрических роликовых подшипников с двумя рядовыми. Эта конфигурация позволяет ему достичь высокой точности и жесткости, тем самым обеспечивая долгосрочную точность и стабильность во время тяжелых операций резания. Скорость шпинделя: 2500 об / мин Сила шпинделя: 15 кВт Шпиндельное отверстие конуса: φ86 мм

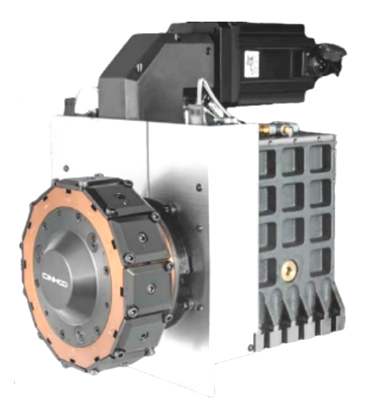

	Баба Улучшения вносятся в воздуходувший воздуходувший воздух с тепловой диссипацией и радиатор шпинделя, снижая повышение температуры шпинделя на 15%.
Башня с функцией оси Y (необязательно) Это может значительно улучшить возможности обработки для сложных заготовков и повысить точность обработки деталей в нескольких проектах обработки. Индексация головки резаки управляется сервоприводом. Изменение инструментов выполняется в ближайших направлениях, в которой высокая скорость и высокая эффективность. Он имеет высокую точность позиционирования и точность повторного позиционирования, а также высокая жесткость и стабильность.

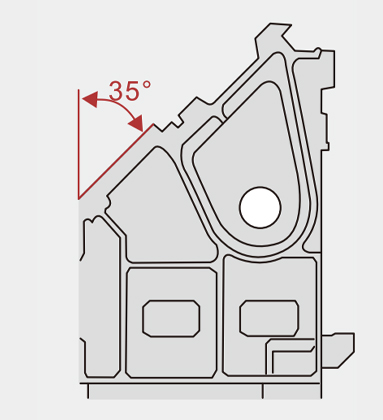

	35 ° интегральная наклонная структура слоя Эта структура обеспечивает высокую стабильность и жесткость во время работы станка, а также стабильность массового качества продукции. При многочисленных лечениях старея стабильность и жесткость машинного инструмента значительно повышены.

Наклонная кровать Сжигание Токарный станок C500K

Принимает 35 ° машинного слоя, высокая жесткость с гидравлическим сервоприводом 12 инструмента после башни, с сервоприводом, гидравлическим через патрон и гидравлическим хвостовым баком, подходящим для обработки тяжелой режущей вала и заготовки.

C500K MSY-встроенный шпиндель с оси Y-оси 12 Post-Drive-Trail Башня BMT55.

C500K и C500KMSY Наклонная кровать Токарный станок Спецификация

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

C500K с наклонной кровать Токарный станок Спецификация

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

C500K с наклонной кровати Токарный станок Спецификация

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

C500K наклонная кровать Сжигание Токарное приложение
