C400K-L Длинный вал обработка наклонный турнир с ЧПУ

C400K-L с ЧПУ наклонное токарный станок

Полнофункциональный токарный станок серии CNC CNC C400K-L серии принимает полную защиту рельса, а ящик для охлаждения и чип-конвейер отделены от основной машины, чтобы гарантировать, что точность машинного инструмента не зависит от тепловой резки. Шкаф с электрическим блоком машинного инструмента имеет хорошее уплотнение и оснащено кондиционированием воздуха в электрическом шкафу, чтобы обеспечить нормальную работу системы ЧПУ в среде высокой температуры и высокой влажности машинного инструмента. Сиденья подшипника в положениях перемещения в положительных и отрицательных направлениях вала оснащены резиновыми буферами и устройствами против столкновения, чтобы обеспечить окончательную защиту для пары с двойным ореховым шариком от повреждения воздействий при аномальных обстоятельствах.

1. Токарный станок использует гидравлическую сервопривод с высокой точностью позиционирования, быстрым временем изменения инструмента и минимальной деформацией под тяжелой резкой.
2. Система передачи использует линейные роликовые руководства, импортированные с Тайваня для удовлетворения требований высокой скорости и высокой эффективности. Это снижает устойчивость к трению и деформацию, вызванную повышением температуры, повышает точность обработки и обеспечивает долгосрочную стабильность точности обработки резки.
3. Встроенная полностью закрепленная защита делает ее прочной, с стабильной работой и низким шумом. Он превосходит аналогичные продукты с точки зрения гидроизоляции, дренажа масла, пылеипродажи и производительности безопасности.
4. Машина с электрическим шкафом обладает хорошей производительностью герметизации и использует теплообменник для обеспечения нормальной работы в высокотемпературной и среде высокой влажности.
5. Чип -конвейер (необязательно) имеет преимущества снятия плавного чипа, компактного размера, высокой эффективности, стабильной доставки, низкого шума, а также защиты от перегрузки и т. Д.

Описание основных структурных функций машинного инструмента

1 кровать

Кровать оснащена интегрированной 45-° наклонной громкой кровати. Кровать отличается с использованием высококачественного смоляного песка, предлагая превосходную жесткость, сопротивление вибрации и снятие гладкого чипа.

2 шпинделя

Подшипники корпуса шпинделя используют комбинацию цилиндрических подшипников с двойным рядовым роликами и двух направлений угловых контактных подшипников, обеспечивающих высокую жесткость. Структурная конструкция включает в себя меры по снижению тепловой деформации веретена, обеспечивая, чтобы шпиндель поддерживает относительную стабильность вдоль своей оси во время длительной работы.
Структурная конструкция для минимизации тепловой деформации шпинделя, обеспечивая относительную стабильность оси шпинделя во время длительной работы.

3 Система подачи

Сервуары сервозионных оси x и z напрямую подключены к точному шариковым винтам с помощью упругих муфт, предлагая высокую точность. Шаровые винты закреплены на обоих концах, усиливая
Подпорная жесткость сидений подшипника, тем самым сводя к минимуму искажения и деформации, вызванные частым высокоскоростным позиционированием и тяжелой резкой. Подшипники представляют собой специализированные 60-градусные угловые контактные точные подшипники для шариковых винтов, предлагающих высокую скорость и точность.

4 слайд

Система передачи использует импортированные тайваньские линейные гиды для прокатки для удовлетворения высокоскоростных и эффективных требований, снижая устойчивость к трению и деформацию, вызванную температурой, тем самым повышая точность обработки и обеспечивая долгосрочную стабильность точности резки.

5 инструментальная башня

Серия полностью функциональных токарных станков оснащена 8-12 серво-гидравлическими тарелями инструментов. Они оснащены быстрым позиционированием индексации, высокой точностью индексации и превосходной жесткостью поворота.
Башня для инструментов оснащена функцией подачи центральной охлаждающей жидкости, обеспечивающей высокое давление охлаждающей жидкости. Емкость бака охлаждающей жидкости достаточна для предотвращения прерывания потока охлаждающей жидкости во время обработки, и он оснащен системой фильтрации для высокой точности фильтрации.

6 Гидравлическая система

Гидравлическое заживание чака, выпуск и расширение/отвлечение из рукава хвостовой кости можно контролировать как командами программы, так и с помощью педалей ног, предлагая удобство и эффективность. Регулировка гидравлического давления контролируется с помощью вращающихся ручек, установленных на панели, с помощью циферблатных дисплеев, обеспечивая безопасную и удобную работу.
Гидравлическое зажим с чаком, выпуск и удлинитель/втягивание рукава хвостовой стажи можно контролировать с помощью педали ног в дополнение к управлению программой, предлагая удобство и эффективность. Гидравлические регулировки давления выполняются с использованием вращающихся ручек, установленных на панелях, с циферблатными дисплеями, обеспечивая безопасную и удобную работу.

7 Система смазки

В машинном инструменте используется автоматическая централизованная система смазки с поставленным и доклоненным подачей масла. Дистрибьютор масла регулирует давление питания в соответствии с требованиями давления в различных точках смазки, чтобы обеспечить адекватную смазку для всех точек смазки (таких как направлением, вставки, свинцовые винты, гайки и т. Д.).
Также предоставляется функция тревоги системы смазки.

8 Система охлаждения

Токарный станок с ЧПУ для наклонного кровати имеет полную защиту направляющих, с резервуаром охлаждающей жидкости и чипсовым конвейером, отделенными от основной машины, чтобы предотвратить эффекты тепловой резки от влияния точности машины.

9 Электрическая система

Электрический шкаф с помощью машинного инструмента имеет превосходную производительность герметизации и оснащен электрическим шкафом для кондиционера, чтобы система с ЧПУ обычно работала в средах высокой температуры и высокой влажности.

10 мер по предотвращению лимит

Устройства профилактики столкновения резинового буфера устанавливаются на сиденья подшипника на положительных и отрицательных положениях перемещения оси, чтобы обеспечить окончательную защиту для паров с двойным ореховым шариком от поврежденных столкновений в ненормальных условиях.

11 Безопасность

Стандартный инструмент оснащен полностью закрытой внутренней конструкцией листового металла и полностью закрытой конструкцией внешнего листового металла с толщиной листового металла не менее 2 мм. Во время работы станок остается свободным от деформации и вибрации.
Внутренние защитные чехлы из нержавеющей стали используются для направлений, свинцовых винтов, гайков и подшипников. Удаление чипа и очистка мусора удобны.

Основной Части Склонная кровать с ЧПУ

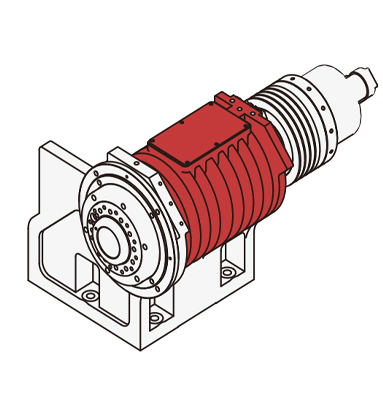

Шпиндель Подшипник шпинделя имеет структуру коротких цилиндрических роликовых подшипников с двумя рядовыми. Эта конфигурация позволяет ему достичь высокой точности и жесткости, тем самым обеспечивая долгосрочную точность и стабильность во время тяжелых операций резания. Скорость шпинделя: 3000 об / мин; 2500 об / мин Сила шпинделя: 11 кВт Веретеное отверстие конуса: φ62 мм; Ф86 мм Баба Улучшения вносятся в воздуходувший воздуходувший воздух с тепловой диссипацией и радиатор шпинделя, снижая повышение температуры шпинделя на 15%.

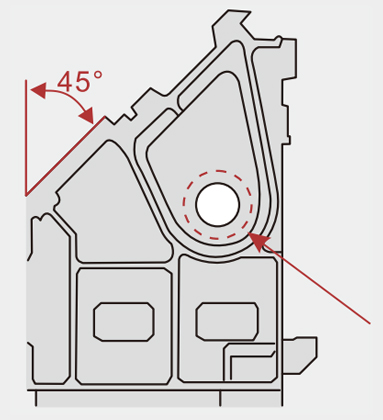

	45 ° интегрально наклонная структура слоя Эта структура обеспечивает высокую стабильность и жесткость во время работы станка, а также стабильность массового качества продукции. При многочисленных обработках старения стабильность и жесткость машинного инструмента значительно повышены. Структура кастинга Используя круговую конструкцию полости, жесткость машины увеличивается на 1/3 с той же нагрузкой и тем же размером машины.

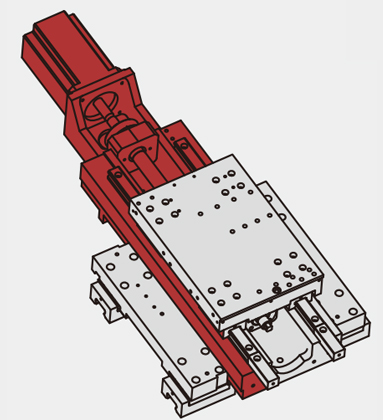

Интегрированный поддон Интегрированная конструкция моторной основы и слайд -пластина имеет превосходную прочность, которая уменьшает ошибку точной сборки и обеспечивает точность машины. X/z Ось оси: 200/500 мм; 200/1100 мм X/z-ось быстрая скорость траверса: 20/25 м/мин

Наклонная кровать с ЧПУ

Принимает 45 ° машинного слоя, высокая жесткость с гидравлическим сервоприводом 12 инструмента после башни, с сервоприводом, гидравлическим через пакет и гидравлическим хвостом, подходящим для длинного вала и заготовки для тарелки.

C400K-L Спецификация наклонной кровати

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

C400K-L CNC Slant Late Lathe Приложение
