CDS100/CDS100M/CDS100P Новый наклонный тур

CDS 100 Series New Cnc Slant Late Lathee Введение

Токарный станок оснащен расширенной технологией ЧПУ (компьютерного численного управления), которая обеспечивает точное управление процессом обработки, что приводит к повышению точности и эффективности. Дизайн наклона кровати улучшает эвакуацию чипов и обеспечивает более легкий доступ к заготовке, повышая общую производительность.

1. Токарный станок использует интегрированную гидравлическую сервопривод с высокой точностью позиционирования, быстрым временем изменения инструмента и минимальной деформацией под тяжелой резкой.
2. Линейная проката проката обеспечивает высокоскоростную, высокоэффективную работу. Это снижает трение, деформацию температуры, повышает точность обработки и обеспечивает долгосрочную стабильность точности резки.
3. Сервуары сервис-оси x/Z непосредственно подключены к точному шариковому вину с помощью гибких муфт, а винты закреплены на обоих концах. Жесткость монтажной основы улучшается, чтобы минимизировать деформацию винта, вызванную частым, высокоскоростным позиционированием или тяжелой резкой. Пара из точных подшипников с точностью углового контакта 60 ° используется для высокой скорости и точности.
4. Гидравлическое давление регулируется через ручки панели с помощью диска циферблата, обеспечивая безопасную и удобную работу.
5. Защита от полного ухода обеспечивается. Охлаждающий бак и чип -конвейер отделены от основной машины, чтобы гарантировать, что на точность машинного инструмента не влияет тепло, генерируемое во время резки.

Как различить CDS100, CDS100M и CDS100P

Серия CDS100 доступна в разных вариантах - CDS100, CDS100M и CDS100P - Каждое собрание конкретные требования:
1. CDS100: Эта модель предлагает стандартные возможности точного поворота и подходит для различных задач обработки. Он предлагает высокую точность и надежность, что делает его идеальным для общих приложений для обработки.
2. CDS100M: модель «M» предназначена для высокоскоростных операций обработки, обеспечивая более быстрые скорости резания и более короткое время цикла. Он оснащен оптимизированными функциями, чтобы максимизировать производительность в требованиях производственных сред.
3. CDS100P: модель «P» фокусируется на универсальности и гибкости, предлагая программируемые функции и параметры настройки в соответствии с различными потребностями в обработке. Его можно легко интегрировать в автоматизированные производственные системы для повышения эффективности.
Ключевые особенности серии CDS100 включают жесткую конструкцию для стабильности, высокие скорости шпинделя для эффективного удаления материала и удобные для пользователя элементы управления ЧПУ для интуитивной работы. Кроме того, он оснащен расширенными функциями безопасности для обеспечения защиты операторов во время работы.

Описание основных структурных особенностей машинного инструмента токарного станка

1, кровать

Кровать принимает интегрированную конструкцию рельса с высоким уровнем рельса с толстостенной многослойной, многоэтажной структурой для обеспечения тяжелых возможностей резания. Кровать отличается с высококачественным смолом, с хорошей жесткостью, хорошей ударной стойкостью и сглаживанием чипа.

2, шпиндель

Подшипники шпинделя используют высококачественные, высокие подшипники и сервоприводный синхронный электрический шпиндель, который обеспечивает высокий крутящий момент и стабильный выход. Подшипники шпинделя используют двух рядовые цилиндрические подшипники ролика и угловые подшипники с двумя направлениями, которые обеспечивают высокую жесткость. Рассеяние тепла принимает конструктивную конструкцию, которая уменьшает тепловую деформацию шпинделя, что позволяет шпинделю поддерживать относительную стабильность оси шпинделя во время долгосрочной работы.

3, система подачи

Сервуары сервоприводов оси x и z напрямую соединены с точным шариковым винтом через упругие муфты, с высокой точностью. Два конца винта фиксируются, что улучшает жесткость опор на опорном сиденье, сводит к минимуму искажение винта, вызванное частым высокоскоростным расположением и тяжелой резкой, а подшипники используют 7-градусные угловые контактные пары контактных подшипников для винтов, с высокой скоростью и высокой точностью.

4, слайд

Передача принимает импортируемые линейные руководства по ходу из Тайваня для удовлетворения требований высокой скорости и высокой эффективности, снижения устойчивости к трению и деформации температуры, повышения точности обработки и обеспечения долгосрочной стабильности точности обработки резки.

5, башня

Принят гидравлическая сервопривода с высокой грандиозной турелью. Благодаря компенсации оптимизации Servo System она сотрудничает с сервоприводом для реализации многоосной связи, которая может завершить позиционирование шпинделя, жесткое постукивание, изогнутое поверхностное фрезерование и другие функции, значительно обогащая функции машинного инструмента, улучшая адаптируемость машинного инструмента и удовлетворение потребностей в обработке различных частей.

6, Гидравлическая система

В дополнение к управлению программой, зажим, ослабление и телескопическое удлинение гидравлического патрона и рукава хвостовой кости можно управлять ногой, что удобно и быстро. Регулировка гидравлического давления принимает вращающийся панельный тип, дисплей циферблата, безопасную и удобную регулировку.

7, смазочное устройство

Строительный инструмент принимает автоматическую централизованную систему смазки с временной и количественной подачей масла. Дистрибьютор масла регулирует давление питания масла в соответствии с требованиями давления различных частей смазки, чтобы гарантировать, что любые детали смазки (такие как направляющие рельсы, вставки, винты, гайки и другие пары трения) могут быть полностью смазываются, и установлена ​​функция тревоги системы смазки.

8, Система охлаждения

Токарный станок с наклонным кроватью с ЧПУ принимает полную защиту направляющих железнодорожных железнодорожников, а ящик для охлаждения и чип -конвейер отделены от основной машины, чтобы гарантировать, что на точность машинного инструмента не влияет термическая резка.

9, электрическая система

Шкаф с электрическим устройством с помощью машинного инструмента имеет хорошие характеристики герметизации и оснащен кондиционером воздуха с электрическим шкафом, чтобы гарантировать, что система с ЧПУ работает обычно в среде высокой температуры и высокой влажности.

10, Чрезвычайные меры по борьбе с коллизией

Сиденья подшипника в экстремальных положениях перемещения положительных и отрицательных направлений оси оснащены резиновыми буферными устройствами против Collision, чтобы обеспечить окончательную защиту для пары винтов с двойной гайкой от столкновения в аномальных условиях.

11, Безопасность

Полностью защищенный внутренний листовый металл и полностью закрытый внешний листовый металл. Строительный инструмент не деформируется и не вибрирует при работе. Внутренняя защита, винтовая стержня, гайка и подшипник изготовлены из телескопической крышки из нержавеющей стали. Удобно удалить чипсы и чистые машины.

Основной Части Наклонная кровать

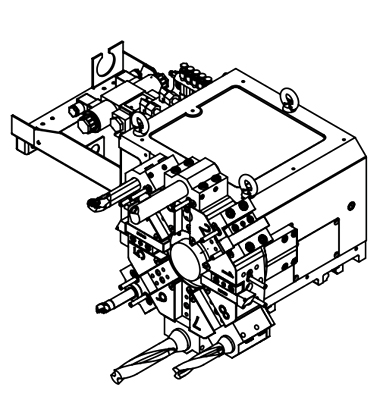

Интегрированная сервопривод Интегрированная башня имеет высокую структурную жесткость и короткое время изменения инструмента. Эти функции снижают отклонение точности сборки, обеспечивают точность машинного инструмента и повышают эффективность обработки.

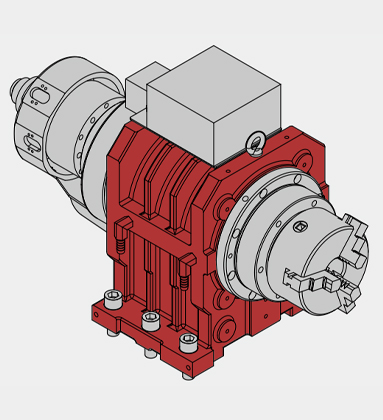

	Встроенный шпиндель Шпиндель управляется высокопроизводительным, высокоэффективным и высокопроизводительным синхронным моторным моторным магнитом. Кроме того, принимаются короткие цилиндрические роликовые подшипники P4. Эта установка обеспечивает высокую точность, жесткость и стабильность веретена. Скорость шпинделя: 5000 об / мин Сила шпинделя: 12,3 кВт Шпиндельное отверстие конуса: фе56 мм

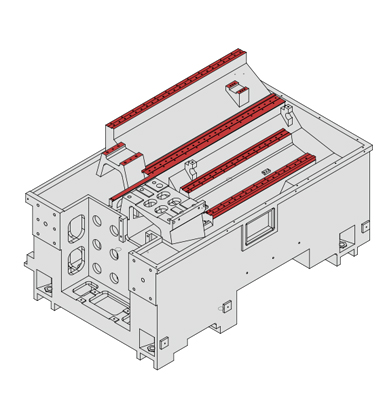

Проводник кровати Переворот BED применяет 30-° высоконизистого рельса, используемой в станках в японском стиле, обеспечивая жесткость, точность и стабильность машины во время тяжелых операций. Автоматизированный блок загрузки и разгрузки (необязательно) интегрируется с машиной, значительно сокращая площадь пола. X/z Осина путешествия: 155/362 мм X/z-ось быстрая скорость траверса: 25/30 м/мин

Новый наклонная кровать с ЧПУ Функция серии CDS 100

Принимает 30-° машинного слоя, высокая жесткость с гидравлическим сервоприводом 8 инструментов после башни, со встроенным шпинделем (максимальная скорость шпинделя 5000 об / мин), гидравлический через патрон и сервопрограммируемый хвостовой банкет

CDS 100 Новая спецификация токарного станка для наклонного кровати

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

Спецификация наклонного кровати на 100 м.

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

Спецификация токарного станка с ЧПУ CDS 100P CNC

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

CDS 100 Series New Cnc Slant Late Lathee Приложение
