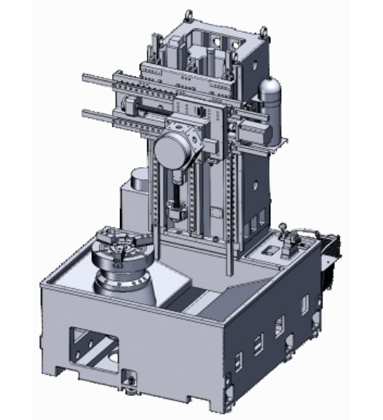

Вертикальный токарный станок VTC100

Вертикальный токарный станок VCT100 может обрабатывать различные резьбы, дуги, конусы, а также внутренние и внешние изогнутые панели управления и может соответствовать требованиям скорости для высокоскоростной резки материалов из черных и цветных металлов. В основном он используется для крупногабаритной обработки и снабжен заготовками с указанными радиальными размерами и сравнительно небольшими размерами и стандартной формой.
Одной из основных характеристик вертикального токарно-карусельного станка VCT100 является его универсальность. Это связано с расположенными рядом опциями инструмента и настраиваемыми параметрами, которые позволяют операторам настраивать параметры машины в соответствии с этими требованиями для различных материалов и размеров валов. Такая адаптируемость делает его пригодным для различных применений в различных отраслях промышленности, включая автомобильную, аэрокосмическую и производственную.
Вертикальный токарный станок VCT100 соответствует высочайшей эффективности и производительности. Автоматизированные операции уменьшают необходимость ручного регулирования, что приводит к сокращению сроков выполнения работ и повышению производительности. Кроме того, вертикальная конструкция станка позволяет легко загружать и выгружать ориентацию, что еще больше затрудняет производственный процесс.

Максимальный диаметр обработки: 1000 мм.

Максимальная высота обработки: 800 мм

Размер патрона: 21 дюйм

  • ДЕТАЛЬНЫЕ ПАРАМЕТРЫ

  • ВИДЕО ДИСПЛЕЙ

Особенность:

Вертикальный токарный станок ВТК100 с вертикальной револьверной головкой с 5-ю инструментальными стойками, гидравлическим патроном, высокой жесткостью и высокой стойкостью, подходит для обработки машин, водяных насосов, двигателей и других сложных пластин и заготовок с низким валом.

Стандартный

Необязательный

1. Базовая система управления SIEMENS 828D.

1. Система управления FАНUC 0i-TF Plus.

2. А2-15

2. Система абсолютного контроля ГСК 988ТА.

3. Сервошпиндель

3. 12-стоечная инструментальная револьверная головка с приводом (ВМТ65)

4. Гидравлический нет Сквозной патрон 21 дюйм.

4. Револьверная стойка для инструментов с гидравлическим сервоприводом 8/12.

5. Вертикальная револьверная головка с 5 стойками для инструментов.

5. Нефтяной скиммер

6. Нет позади бабки

6. Конвейер стружки

7. Роликовые линейные направляющие.

Спецификация

Конфигурация ВТК100
Производительность обработки Максимальный поворот над кроватью φ/мм 1000
Макс. обработка высоты мм 800
Максимальный диаметр обработки φ/мм 1000

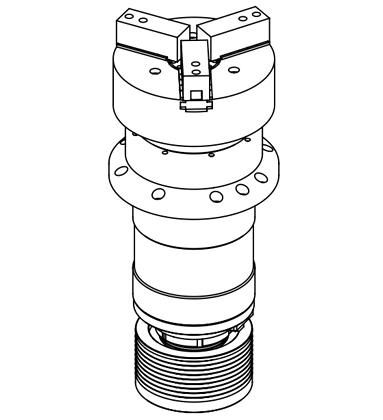

Сервошпиндель Тип шпинделя ГБ59001 А2-15
Диапазон скоростей спиннедели об/мин 50-1000
Режим смещения шпинделя Сервопривод
Выходной крутящий момент шпинделя Н·м 800
Мощность главного двигателя кВт 22
Тип патрона Гидравлический Нет Сквозной патрон
Размер патрона дюйм 21 дюйм
Скорость подачи Скорость ускорения перемещения оси X м/мин 20
Скорость ускорения перемещения по оси Z м/мин 15
Крутящий момент серводвигателя по оси X Н·м 22
Крутящий момент серводвигателя по оси Z Н·м 30
Путешествие по оси X мм 650
Перемещение по оси Z мм 880
Тип направляющей Роликовые линейные направляющие
Турель Тип башни Вертикальная револьверная головка с 5 стойками для инструментов
Токарные инструменты мм 32х32
Размер растительной оправки φ/мм 50
Источник питания Общая номинальная мощность КВА 40
Общий номинальный ток А 85
Измерение Вес машины кг 13000
Размер машины Д×Ш×В(мм) 2400×3600×3600

Обратите внимание, что этот параметр и внешний вид могут быть изменены без предварительного уведомления. Спасибо.

Инструмент Интерферограмма
