CDS200 / CDS200L / CDS200M Токарный станок с наклонной станиной с ЧПУ и встроенным шпинделем

Taizhou Eastern CNC Technology Co., Ltd. Дом / Продукты / Токарный станок с наклонной станиной с ЧПУ / CDS200 / CDS200L / CDS200M Токарный станок с наклонной станиной с ЧПУ и встроенным шпинделем
  • CDS200 / CDS200L / CDS200M Токарный станок с наклонной станиной с ЧПУ и встроенным шпинделем
  • CDS200 / CDS200L / CDS200M Токарный станок с наклонной станиной с ЧПУ и встроенным шпинделем
  • CDS200 / CDS200L / CDS200M Токарный станок с наклонной станиной с ЧПУ и встроенным шпинделем
  • CDS200 / CDS200L / CDS200M Токарный станок с наклонной станиной с ЧПУ и встроенным шпинделем
  • CDS200 / CDS200L / CDS200M Токарный станок с наклонной станиной с ЧПУ и встроенным шпинделем
  • CDS200 / CDS200L / CDS200M Токарный станок с наклонной станиной с ЧПУ и встроенным шпинделем
  • CDS200 / CDS200L / CDS200M Токарный станок с наклонной станиной с ЧПУ и встроенным шпинделем

CDS200 / CDS200L / CDS200M Токарный станок с наклонной станиной с ЧПУ и встроенным шпинделем

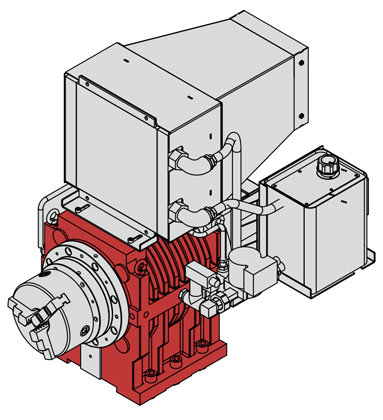

Токарный станок с наклонной станиной с ЧПУ CDS200/CDS200L/CDS200M. Благодаря встроенной системе подачи шпинделя серводвигатели осей X и Z с высокой точностью напрямую соединяются с прецизионным шариковым винтом через упругие муфты, и оба конца винта фиксируются, что Улучшает жесткость опорного гнезда, сводя к минимуму искажения и деформации винта, вызванные частым высокоскоростным позиционированием и тяжелой резкой. В подшипниках используется пара прецизионных подшипников с угловым контактом 60 градусов, предназначенных для винта, что обеспечивает высокую скорость и точность. В трансмиссии используются линейные направляющие качения, импортированные из Тайваня, чтобы удовлетворить требования к высокой скорости и высокой эффективности, снизить сопротивление трения и деформацию при повышении температуры, повысить точность обработки и обеспечить долгосрочную стабильность точности резки. Он оснащен высокожесткой гидравлической сервоприводной револьверной головкой, оптимизирует компенсацию с помощью сервосистемы и взаимодействует с сервошпинделем для достижения многоосного соединения.

Максимальный диаметр обработки: 300 мм

Максимальная длина обработки: 370 мм

Размер патрона: 8 дюймов

  • ДЕТАЛЬНЫЕ ПАРАМЕТРЫ

  • ВИДЕО ДИСПЛЕЙ

Особенность:

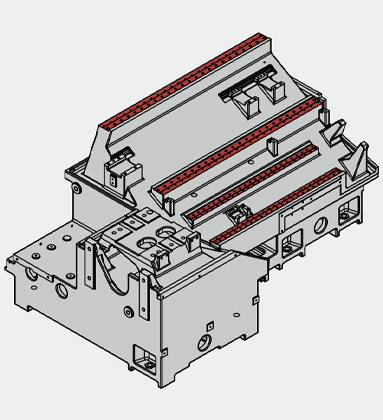

Имеет станину с углом 30°, высокую жесткость, револьверную головку с гидравлическим сервоприводом 10, встроенным шпинделем (максимальная скорость шпинделя 4500 об/мин), гидравлическим сквозным патроном и программируемой сервоприводом задней бабкой, подходящей для обработки валов и пластин.

Стандартный

Необязательный

1. Базовая система управления SIEMENS 828D.

1. Система управления FАNUC 0i-TF Plus.

2. А2-8

2. Система абсолютного контроля GSK 988TА.

3. Встроенный шпиндель

3. Устройство автоматической наладки инструмента RENEISHАW

4. Гидравлический сквозной патрон 8 дюймов

4. 12-стоечная инструментальная револьверная головка (BМТ55)

5. Револьверная головка с гидравлическим сервоприводом 10

5. Автоматический устройство подачи прутка

6. Программируемая задняя бабка с сервоприводом

6. Нефтяной скиммер

7. Роликовые линейные направляющие

7. Конвейер стружки

Спецификация

Конфигурация CDS200
Производительность обработки Максимальный поворот над кроватью φ/мм 580
Максимальный поворот над слайдом φ/мм 300
Максимальная длина обработки мм 370
Максимальный диаметр обработки φ/мм 300
Максимальный диаметр стержня φ/мм 50
Встроенный шпиндель Тип шпиндельной головки ГБ59001 А2-6
Коническое отверстие шпинделя φ/мм 62
Диапазон скоростей шпинделя об/мин 50-4500
Выходной крутящий момент шпинделя Н·м 109
Мощность шпинделя кВт 18.5
Тип патрона Гидравлический сквозной патрон
Размер патрона дюйм 8 дюймов
Скорость подачи Скорость ускоренного перемещения по оси X м/мин 30
Скорость ускоренного перемещения по оси Z м/мин 30
Крутящий момент серводвигателя по оси X Н·м 15
Крутящий момент серводвигателя по оси Z Н·м 15
Крутящий момент серводвигателя по оси Z1 Н·м 6
Путешествие по оси X мм 190
Перемещение по оси Z мм 400
Перемещение по оси Z1 мм 320
Тип направляющей Роликовые линейные направляющие
Турель Тип башни Револьверная головка с гидравлическим сервоприводом 10
Размер токарных инструментов/расточной оправки мм 25×25/диаметр 32 (диаметр 40 в качестве опции)
задняя бабка Тип задней бабки Программируемый сервопривод
Диаметр втулки задней бабки φ/мм 74
Внутренняя конусность втулки задней бабки МТ5
Источник питания Общая номинальная мощность КВА 21
Общий номинальный ток A 45
Измерение Вес машины кг 3700
Размер машины Д*Ш*В(мм) 2310×1820×1920

Обратите внимание, что этот параметр и внешний вид могут быть изменены без предварительного уведомления. Спасибо.

Инструментальная интерферограмма

Конфигурация CDS200L
Производительность обработки Максимальный поворот над кроватью φ/мм 580
Максимальный поворот над слайдом φ/мм 300
Максимальная длина обработки мм 570
Максимальный диаметр обработки φ/мм 300
Максимальный диаметр стержня φ/мм 50
Встроенный шпиндель Тип шпиндельной головки ГБ59001 А2-6
Коническое отверстие шпинделя φ/мм 62
Диапазон скоростей шпинделя об/мин 50-4500
Выходной крутящий момент шпинделя Н·м 109
Мощность главного двигателя кВт 18.5
Тип патрона Гидравлический сквозной патрон
Размер патрона дюйм 8 дюймов
Скорость подачи Скорость ускоренного перемещения по оси X м/мин 30
Скорость ускоренного перемещения по оси Z м/мин 30
Крутящий момент серводвигателя по оси X Н·м 15
Крутящий момент серводвигателя по оси Z Н·м 15
Крутящий момент серводвигателя по оси Z1 Н·м 6
Путешествие по оси X мм 190
Перемещение по оси Z мм 600
Перемещение по оси Z1 мм 520
Тип направляющей Роликовые линейные направляющие
Турель Тип башни Револьверная головка с гидравлическим сервоприводом 10
Размер токарных инструментов/расточной оправки мм 25×25/диаметр 32 (диаметр 40 в качестве опции)
задняя бабка Тип задней бабки Программируемый сервопривод
Диаметр втулки задней бабки φ/мм 74
Внутренняя конусность втулки задней бабки МТ5
Источник питания Общая номинальная мощность КВА 21
Общий номинальный ток A 45
Измерение Вес машины кг 4000
Размер машины Д*Ш*В(мм) 2510×1820×1920

Обратите внимание, что этот параметр и внешний вид могут быть изменены без предварительного уведомления. Спасибо.

Инструментальная интерферограмма

Конфигурация CDS200M
Производительность обработки Максимальный поворот над кроватью φ/мм 580
Максимальный поворот над слайдом φ/мм 300
Максимальная длина обработки мм 320 520
Максимальный диаметр обработки φ/мм 200
Максимальный диаметр стержня φ/мм 50
Встроенный шпиндель Тип шпиндельной головки ГБ59001 А2-6
Коническое отверстие шпинделя φ/мм 62
Диапазон скоростей шпинделя об/мин 50-4500
Выходной крутящий момент шпинделя Н·м 109
Мощность главного двигателя кВт 18.5
Тип патрона Гидравлический сквозной патрон
Размер патрона дюйм 8 дюймов
Скорость подачи Скорость ускоренного перемещения по оси X м/мин 30
Скорость ускоренного перемещения по оси Z м/мин 30
Крутящий момент серводвигателя по оси X Н·м 15
Крутящий момент серводвигателя по оси Z Н·м 15
Крутящий момент серводвигателя по оси Z1 Н·м 6
Путешествие по оси X мм 190 190
Перемещение по оси Z мм 350 550
Перемещение по оси Z1 мм 320 520
Тип направляющей Роликовые линейные направляющие
Турель Тип башни 12-стоечная инструментальная револьверная головка (BMT55)
Размер токарных инструментов/расточной оправки мм 25×25/φ40/ER32
задняя бабка Тип задней бабки Программируемый сервопривод
Диаметр втулки задней бабки φ/мм 74
Внутренняя конусность втулки задней бабки MT5
Источник питания Общая номинальная мощность КВА 21
Общий номинальный ток A 45
Измерение Вес машины кг 3700 4000
Размер машины Д*Ш*В(мм) 2310×1820×1920 2510×1820×1920

Обратите внимание, что этот параметр и внешний вид могут быть изменены без предварительного уведомления. Спасибо.

Инструмент Интерферограмма
