CK6150 / CK6150-B/CK6150-L Горизонтальный токарный станок с ЧПУ с плоской станиной

Taizhou Eastern CNC Technology Co., Ltd. Дом / Продукты / Токарный станок с плоской станиной с ЧПУ / CK6150 / CK6150-B/CK6150-L Горизонтальный токарный станок с ЧПУ с плоской станиной
  • CK6150 / CK6150-B/CK6150-L Горизонтальный токарный станок с ЧПУ с плоской станиной
  • CK6150 / CK6150-B/CK6150-L Горизонтальный токарный станок с ЧПУ с плоской станиной
  • CK6150 / CK6150-B/CK6150-L Горизонтальный токарный станок с ЧПУ с плоской станиной
  • CK6150 / CK6150-B/CK6150-L Горизонтальный токарный станок с ЧПУ с плоской станиной
  • CK6150 / CK6150-B/CK6150-L Горизонтальный токарный станок с ЧПУ с плоской станиной

CK6150 / CK6150-B/CK6150-L Горизонтальный токарный станок с ЧПУ с плоской станиной

CK6150/CK6150-B/CK6150-L Горизонтальный токарный станок с плоской станиной с ЧПУ

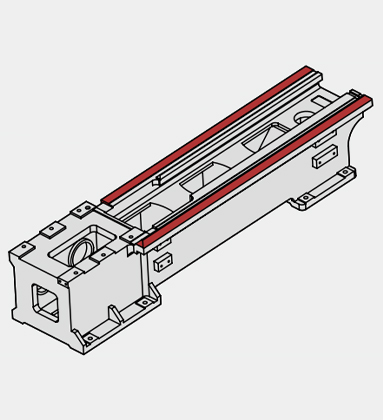

1. Цельное постельное белье, высокая жесткость.

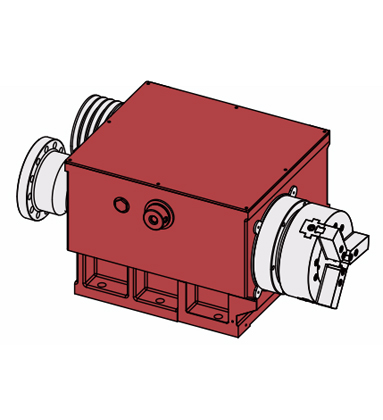

2. Шпиндель оснащен отечественными высококачественными радиально-упорными подшипниками, обеспечивающими высокую скорость, высокую точность и низкий уровень шума.
3. Серводвигатели осей X и Z с верхним выступом напрямую соединяются с прецизионным шариковым винтом через упругие муфты. Оба конца винтовых креплений повышают жесткость опорного основания, позволяют часто перемещать его на высокой скорости и устраняют проблемы с проволокой, вызванной резкой. Искажение стержня сведено к минимуму.
4． Шпиндель принимает регулировку скорости изменения частоты.
5. Централизованная автоматическая смазка может продлить срок службы локомотива.
6． Система подает движение в серводвигатель, шариковый винт обеспечивает высокую точность передачи.

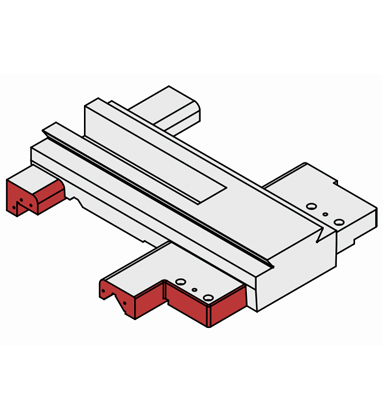

7． Токарный станок оснащен полным руководством направляющих, чтобы обеспечить точность станка и продлить срок его службы. Крышка станка полностью защищена от разбрызгивания смазочно-охлаждающей жидкости.
8. В конструкции станка использованы высокие масляные цилиндры и патроны отечественного производства.
9. Он имеет функции точения: наружную цилиндрическую поверхность, коническую поверхность, дуговую поверхность, обработки канавок и резьбы.

Максимальный диаметр обработки: 500 мм.

Максимальная длина обработки: 1000 мм

Размер патрона: 10 дюймов

  • ДЕТАЛЬНЫЕ ПАРАМЕТРЫ

  • ВИДЕО ДИСПЛЕЙ

Особенность:

Токарный станок с плоской станиной, переключением передач, в конфигурации комплектации с ручным патроном, электрической 4-стоечной револьверной головкой, жесткой направляющей и ручной задней бабкой, подходит для обработки резки резких валов и пластинчатых заготовок.

Опционально с четвертью обработки 1500 мм и 2000 мм.

Стандартный

Необязательный

1. Усовершенствование системы управления SIEMENS 808D.

1. Система управления FАНUC 0i-TF Plus.

2. А2-6

2. Система абсолютного контроля ГСК 988ТА.

3. Сервошпиндель

3. Гидравлический сквозной патрон 8 дюймов.

4. Ручной патрон 10 дюймов.

4. Гидравлический нет, сквозной патрон 10 дюймов.

5. Ручная задняя бабка.

5. Гидравлическая задняя бабка.

6. Электрическая 4-стоечная турель

6. Электрическая револьверная головка PRАGATI BTP63 с 8 стойками для инструментов

7. Жесткая направляющая

7. Автоматическое устройство подачи прутка

8. Нефтяной скиммер

Спецификация

Конфигурация СК6150 СК6150-Б СК6150-Л
Производительность обработки Максимальный поворот над кроватью φ/мм 500 500 500
Максимальный поворот над слайдом φ/мм 300 300 290
Максимальная длина обработки мм 500 500 500
Максимальный диаметр обработки φ/мм 1000 1000 1500/2000
Шпиндель Тип шпиндельной головки ГБ59001 А2-8 А2-8 А2-8
Коническое отверстие шпинделя φ/мм 86 86 90
Диапазон скоростей спиннедели об/мин 50-300,300-789,
655-1260 		60-2000 45-260,140-800,280-1600
Режим смещения шпинделя Механизм Серё Механизм
Номинальный крутящий момент шпинедели Н·м 600 600 1500 об/мин→47,75 Нм;
100 об/мин→716 Нм
Мощность главного двигателя кВт 7.5 7.5 7.5
Тип патрона Ручной патрон Ручной патрон Ручной патрон
Размер патрона дюйм 10 10 10
Скорость подачи   Скорость Скорость ускорения перемещения оси X м/мин 8 8 6
Скорость ускорения перемещения по оси Z м/мин 10 10 10
Крутящий момент серводвигателя по оси X Н·м 5 5 5
Крутящий момент серводвигателя по оси Z Н·м 7.5 7.5 7.5
Путешествие по оси X мм 310 310 290
Перемещение по оси Z мм 1050 1050 1550/2050
Тип направляющей Жесткая направляющая Жесткая направляющая Жесткая направляющая
Турель Тип башни Электрическая четырехстоечная турель Электрическая 4-стоечная турель Электрическая 4-стоечная турель
Размер инструмента мм 25×25 25×25 25×25
задняя бабка Тип задней бабки Руководство Руководство Руководство
Диаметр втулки задней бабки φ/мм 75 75 75
Ход втулки сзади бабки мм 120 120 150
Внутренняя конусная втулка задней бабки МТ5 МТ5 МТ5
Источник питания Общая номинальная мощность КВА 11 11 15
Общий номинальный ток A 20 20 26
Измерение Вес машины кг 2385 2385 2700/3000
Размер машины Д×Ш×В(мм) 2600×1220×1650 2600×1220×1650 3250×1465×1705
3750×1465×1705

Обратите внимание, что этот параметр и внешний вид могут быть изменены без предварительного уведомления. Спасибо.
