C320K Slant CNC Токарный станок с бандами инструментов

C320K Slant CNC Токарный станок введение

Он имеет самый быстрый инструмент, изменяющий скорость, высокую точность и без проблем. Согласно требованиям пользователей, его можно настроить с помощью высокоскоростной питания для фрезерования или гидравлического инструмента. Башня. Может обработать более сложные детали. Полностью защитный внутренний листовый металл и полностью окруженный внешний листовый металл. Толщина листового металла составляет не менее 2 мм. Когда станок работает, он не будет деформировать и не вибрировать. Телескопические охранники из нержавеющей стали используются для направляющих рельсов, винтовых стержней, гайков и подшипников во внутренней защите. Легко удалить и чистить машинные чипы.

1. Этот наклонной токарный станок разработан с использованием международных технологий с высокой точностью, скоростью и жесткостью. Благодаря удобному дизайну, элегантному внешнему виду и простым в использовании функции, он интегрирует механические, электрические и гидравлические системы для повышения эффективности производства.
2. Структура интегральной наклонной кровати на 45 ° гарантирует, что заготовка ближе к оператору и сглаживанию чипа. Изготовленный из высококачественного смоляного песка, кровать обладает отличной жесткостью и шоковой стойкостью.
3. Высокий гидравлический роторный цилиндр работает с точным и удобным для Spring Collet, что еще больше повышает эффективность производства.
4. Машина с электрическим шкафом имеет хорошую производительность герметизации земли использует теплообменник для обеспечения нормальной работы в высокотемпературной и высокой среде.
5. Гидравлическое давление регулируется через ручки панели с помощью диска циферблата, обеспечивая безопасную и удобную работу.

Описание основных структурных функций машинного инструмента

1 кровать

Кровать оснащена интегрированной 45-° наклонной громкой кровати. Кровать отличается с использованием высококачественного смоляного песка, предлагая превосходную жесткость, сопротивление вибрации и снятие гладкого чипа.

2 шпинделя

Подшипники корпуса шпинделя используют комбинацию цилиндрических подшипников с двойным рядовым роликами и двух направлений угловых контактных подшипников, обеспечивающих высокую жесткость. Структурная конструкция включает в себя меры по снижению тепловой деформации веретена, обеспечивая, чтобы шпиндель поддерживает относительную стабильность вдоль своей оси во время длительной работы.
Структурная конструкция для минимизации тепловой деформации шпинделя, обеспечивая относительную стабильность оси шпинделя во время длительной работы.

3 Система подачи

Сервуары сервозионных оси x и z напрямую подключены к точному шариковым винтам с помощью упругих муфт, предлагая высокую точность. Шаровые винты закреплены на обоих концах, усиливая
Подпорная жесткость сидений подшипника, тем самым сводя к минимуму искажения и деформации, вызванные частым высокоскоростным позиционированием и тяжелой резкой. Подшипники представляют собой специализированные 60-градусные угловые контактные точные подшипники для шариковых винтов, предлагающих высокую скорость и точность.

4 слайд

Система передачи использует импортированные тайваньские линейные гиды для прокатки для удовлетворения высокоскоростных и эффективных требований, снижая устойчивость к трению и деформацию, вызванную температурой, тем самым повышая точность обработки и обеспечивая долгосрочную стабильность точности резки.

5 инструментальная башня

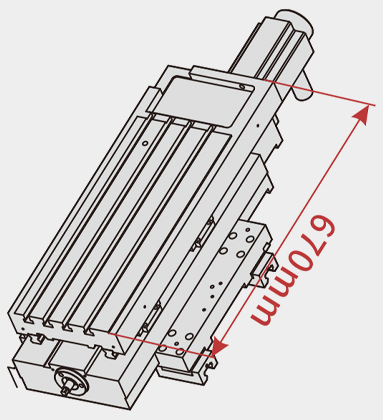

Горизонтальный слайд имеет длину 670 мм и может быть оснащен несколькими держателями инструментов, предлагая самую быструю скорость изменения инструмента, высокую точность и надежность. В зависимости от требований пользователя его можно настроить с помощью высокоскоростного шпинделя или гидравлической башни инструмента. Он способен обрабатывать сложные детали.

6 Гидравлическая система

Гидравлическое заживание чака, выпуск и расширение/отвлечение из рукава хвостовой кости можно контролировать как командами программы, так и с помощью педалей ног, предлагая удобство и эффективность. Регулировка гидравлического давления контролируется с помощью вращающихся ручек, установленных на панели, с помощью циферблатных дисплеев, обеспечивая безопасную и удобную работу.
Гидравлическое зажим с чаком, выпуск и удлинитель/втягивание рукава хвостовой стажи можно контролировать с помощью педали ног в дополнение к управлению программой, предлагая удобство и эффективность. Гидравлические регулировки давления выполняются с использованием вращающихся ручек, установленных на панелях, с циферблатными дисплеями, обеспечивая безопасную и удобную работу.

7 Система смазки

В машинном инструменте используется автоматическая централизованная система смазки с поставленным и доклоненным подачей масла. Дистрибьютор масла регулирует давление питания в соответствии с требованиями давления в различных точках смазки, чтобы обеспечить адекватную смазку для всех точек смазки (таких как направлением, вставки, свинцовые винты, гайки и т. Д.).
Также предоставляется функция тревоги системы смазки.

8 Система охлаждения

Токарный станок с ЧПУ для наклонного кровати имеет полную защиту направляющих, с резервуаром охлаждающей жидкости и чипсовым конвейером, отделенными от основной машины, чтобы предотвратить эффекты тепловой резки от влияния точности машины.

9 Электрическая система

Электрический шкаф с помощью машинного инструмента имеет превосходную производительность герметизации и оснащен электрическим шкафом для кондиционера, чтобы система с ЧПУ обычно работала в средах высокой температуры и высокой влажности.

10 мер по предотвращению лимит

Устройства профилактики столкновения резинового буфера устанавливаются на сиденья подшипника на положительных и отрицательных положениях перемещения оси, чтобы обеспечить окончательную защиту для паров с двойным ореховым шариком от поврежденных столкновений в ненормальных условиях.

11 Безопасность

Стандартный инструмент оснащен полностью закрытой внутренней конструкцией листового металла и полностью закрытой конструкцией внешнего листового металла с толщиной листового металла не менее 2 мм. Во время работы станок остается свободным от деформации и вибрации.
Внутренние защитные чехлы из нержавеющей стали используются для направлений, свинцовых винтов, гайков и подшипников. Удаление чипа и очистка мусора удобны.

Основной Части Уклонный токарный станок

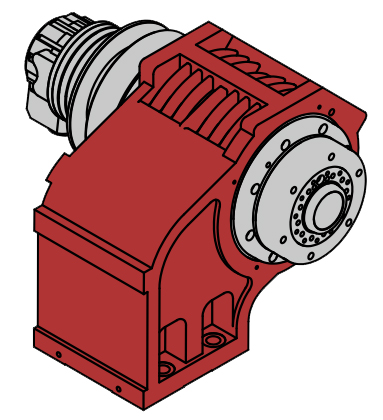

Встроенный шпиндель (необязательно) Шпиндель управляется высокопроизводительным, высокоэффективным и высокопроизводительным синхронным моторным моторным магнитом. Кроме того, принимаются короткие цилиндрические роликовые подшипники P4. Эта установка обеспечивает высокую точность, жесткость и стабильность веретена. Скорость шпинделя: 5000 об / мин Сила шпинделя: 12 кВт Шпиндельное отверстие конуса: φ56 мм

Слайд Горизонтальный слайд длиной 730 мм, может быть установлен с несколькими рядами держателей инструментов типа банд с быстрой скоростью изменения инструмента и высокой точностью, может быть оснащена высокоскоростным инструментом для живого фрезерования или сервопривод (в соответствии с требованиями пользователя) для сложных продуктов. X/z Осина путешествия: 310/260 мм X/z-ось быстрая скорость траверса: 25/25 м/мин

Наклонная токарный станок с ЧПУ C320K функции

Принимает 45 ° машинного кровати, с типом банды, гидравлическим через чаб, без хвостовой баллы, подходит для обработки заготовки на пластине.

C320K Наклонная спецификация с ЧПУ

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

C320K Slant CNC Rate -приложение
