Функции и применение токарного станка с ЧПУ

Введение токарного станка с ЧПУ

Токарные станки с ЧПУ (числовое программное управление) являются центральным компонентом современной обрабатывающей и обрабатывающей промышленности. Эти станки сочетают в себе технологию цифрового управления с традиционными токарными операциями, что обеспечивает точную и повторяемую обработку заготовок. Их интеграция в различные отрасли демонстрирует их адаптируемость и стабильную производительность в различных производственных средах.

Структура и компоненты токарного станка с ЧПУ

Токарный станок с ЧПУ состоит из нескольких ключевых компонентов, которые способствуют его эффективности и точности:

Станина: Станина служит основанием машины, обеспечивая структурную устойчивость и поддержку. Он выравнивает и направляет движение каретки и задней бабки.

Шпиндель: эта вращающаяся часть удерживает и вращает заготовку во время обработки. Скорость шпинделя можно контролировать цифровым способом в зависимости от требований к материалу и конструкции.

Патрон: используется для надежного зажима заготовки. Патрон обеспечивает фиксацию детали во время вращения.

Каретка: эта деталь поддерживает и перемещает режущий инструмент по осям X и Z. Каретка состоит из поперечных салазок, инструментальной стойки и седла.

Задняя бабка: Расположенная напротив шпинделя, задняя бабка поддерживает более длинные заготовки, предотвращая изгиб или вибрацию во время токарной обработки.

Инструментальная турель: Револьверная головка удерживает несколько инструментов и вращается, автоматически переводя выбранный инструмент в положение резки.

Панель управления ЧПУ: система управления позволяет операторам программировать и контролировать операции. Он интерпретирует инструкции G-кода и преобразует их в точные механические движения.

Принцип работы токарного станка с ЧПУ

Токарные станки с ЧПУ работают на основе заранее запрограммированных инструкций, которые определяют каждый аспект процесса обработки. Эти шаги обычно включают в себя:

Проектирование и программирование: инженеры создают модель CAD (автоматизированное проектирование), которая преобразуется в G-код или M-код с помощью программного обеспечения CAM (автоматизированное производство).

Настройка станка: заготовка закрепляется на патроне, а инструменты устанавливаются на револьверной головке. Операторы вводят программу в систему ЧПУ и определяют такие параметры, как скорость шпинделя и скорость подачи.

Автоматическая обработка: после запуска машина выполняет программу. Шпиндель вращает заготовку, в то время как инструменты перемещаются в соответствии с закодированными инструкциями, удаляя материал и придавая детали форму.

Обработка и проверка. После механической обработки деталь может быть подвергнута удалению заусенцев, полировке или проверке размеров, чтобы убедиться, что она соответствует спецификациям.

Преимущества токарных станков с ЧПУ

Стабильное качество: цифровая система управления гарантирует, что каждая деталь соответствует запрограммированному проекту с минимальными отклонениями.

Повторяемость: после создания программы ее можно повторно использовать для эффективного производства идентичных компонентов.

Снижение трудозатрат: автоматизация сводит к минимуму необходимость постоянного ручного вмешательства, позволяя одному оператору контролировать несколько машин.

Повышенная безопасность. Закрытое управление и программируемые элементы управления снижают риск травмирования оператора во время обработки.

Типы токарных станков с ЧПУ

Для решения конкретных задач доступны различные конфигурации токарных станков с ЧПУ:

Горизонтальный токарный станок с ЧПУ s: Они характерны для стандартных токарных операций и известны своей простой компоновкой.

Вертикальные токарные станки с ЧПУ : они полезны для больших или тяжелых деталей, а вертикальные модели обеспечивают лучшую поддержку во время обработки благодаря выравниванию под действием силы тяжести.

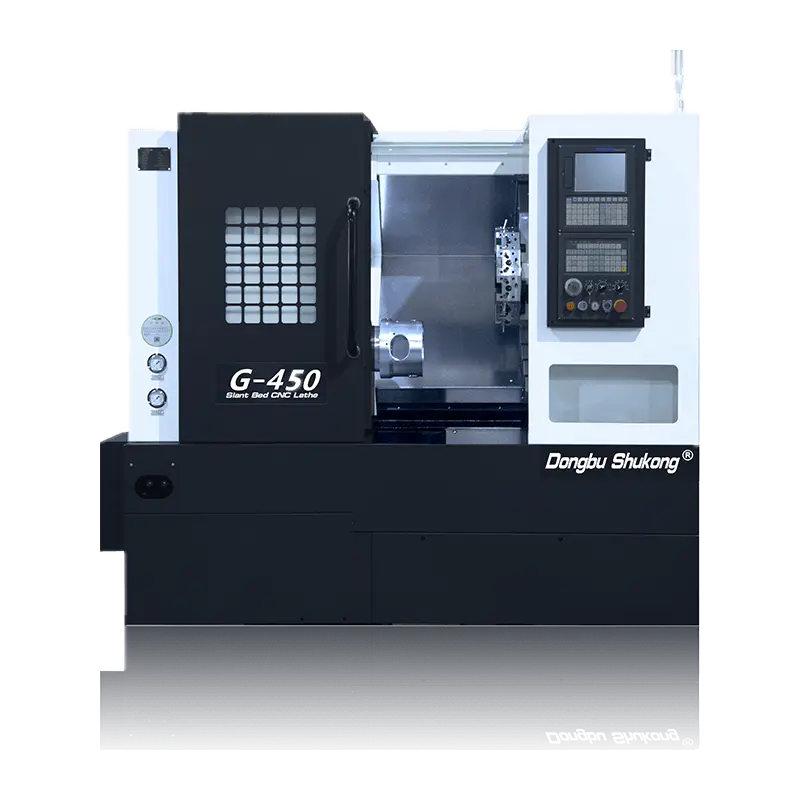

Токарные станки с наклонной станиной : Разработанные для улучшения отвода стружки и повышения жесткости, станки с наклонной станиной подходят для сложных или высокоскоростных операций.

Многоосевые токарные станки: эти станки могут работать по нескольким осям одновременно, что позволяет обрабатывать изделия сложной геометрии и снижает необходимость в нескольких установках.

токарные станки с ЧПУ представляют собой значительный прогресс в производственных технологиях, предлагая надежные и точные возможности точения для широкого спектра материалов и отраслей. Их программируемость повышает эффективность производства при сохранении точности.
