C5055/C5055-B Горизонтальный токарный станок с ЧПУ для тяжелой резки

C5055 серия горизонтальных токарных станков с ЧПУ

1. Структура плоского слоя и прямоугольная жесткая направляющая подходят для тяжелой порезы и обеспечивают высокую жесткость и долгосрочную точность резки.
2. В шпинделе используется трехступенчатая коробка передач. В сочетании с тяжелыми подшипниками и сервоприводом, он предлагает высокий крутящий момент, жесткость и точность для непрерывной тяжелой резки.
3. Интегральная структура слоя может поддерживать точность обработки во время тяжелой резки.
4. В дополнение к управлению программой, зажим и разбиение гидравлического патрона также можно контролировать с помощью переключателя педали стопы для быстрого и легкого управления.
5. Edge Design останавливает железные чипсы и охлаждающую жидкость, выпрыснув во время тяжелой резки и распыления высокого давления.
6. Гидравлическое давление регулируется через ручки панели с помощью диска, обеспечивая безопасную и удобную работу.

Основные структурные характеристики станка

1 машинная кровать

Структура плоского слоя применяет конструкцию высокой жесткости и прямоугольной направляющей, оптимизированной для динамических характеристик прямоугольного направляющего в линии движения, антиразирующей и антивибрации при тяжелой резке, гладкой обработке обработки, более высокой точности обработки и лучшей отделке.

2 шпинделя

Коробка веретена принимает соответствующую трехступенчатую коробку передач, высокий крутящий момент. Подшипник шпинделя применяет цилиндрические подшипники с двойным рядовым роликом и двустороннюю угловой контактной подшипники в соответствии с высокой жесткостью и долгосрочной стабильностью точность тяжелой резки.

3 Система кормления

Сервуары сервозионных оси x и z непосредственно подключены к точковому шариковому винту через упругие муфты, с высокой точностью. Оба конца винта фиксируются, что улучшает жесткость опор на опорной основе и предотвращает частое высокоскоростное расположение и избегает искажения винта, вызванного тяжелой резкой. Деформация уменьшается до минимума, и подшипники применяют пару точных подшипников с 60-градусным угловым контактом, посвященным винту, с высокой скоростью и высокой точностью.

4 слайд и башня

Каретка в машинном инструменте принимает прямоугольную конструкцию направляющего рельса и высококачественный и высококачественный держатель инструмента. Обработанные продукты имеют хорошего качества и высокой эффективности обработки.
Горривость и динамическая производительность средней каретки оптимизируются для улучшения срока службы и поворота машинного инструмента при обработке частей корпуса клапана.

5 Гидравлическая система

В дополнение к управлению программой, зажим и ослабление гидравлического патрона и расширение и сокращение рукава хвостовой леса можно контролировать с помощью педали ног, что удобно и быстро.
Регулировка гидравлического давления принимает операцию поворота типа панели и дискреблудионер, что делает регулировку безопасной и удобной.

6 смазочное устройство

Строительный инструмент принимает автоматическую централизованную систему смазки для регулярной подачи нефти и количественно. Дистрибьютор масла регулирует давление питания масла в соответствии с требованиями давления различных смазочных деталей, чтобы гарантировать, что любые смазочные детали (такие как направляющие рельсы, вставки, винты, гайки и другие пары трения) могут получить масло.
Адекватная смазка и установите функцию тревоги системы смазки.

7 Система охлаждения

Токарный станок с наклонной кроватью с ЧПУ принимает полную защиту направляющей железной дороги, а ящик для охлаждения и чип -конвейер отделены от основной машины, чтобы гарантировать, что точность машинного инструмента не влияет на тепловую резку.

8 Электрическая система

Электрический блок шкафа машинного инструмента имеет хорошее уплотнение и оснащено кондиционером для обеспечения нормальной работы системы ЧПУ в высокотемпературной среде и среды высокой влажности машинного инструмента.

9 Чрезвычайные меры по борьбе с коллизией

Сиденья подшипника в экстремальных положениях перемещения в положительных и отрицательных направлениях вала оснащены резиновым буфером и устройствами против столкновения, чтобы обеспечить окончательную защиту для пары с двойным орехом от повреждения воздействий при аномальных обстоятельствах.

10 Безопасность

Полностью защитный внутренний листовый металл и полностью окруженный внешний листовый металл. Толщина листового металла составляет не менее 2 мм.
Когда станок работает, он не будет деформировать и не вибрировать. Телескопические охранники из нержавеющей стали используются для направляющих рельсов, винтовых стержней, гайков и подшипников во внутренней защите. Легко удалить и чистить машинные чипы.

Основные части горизонтального токана с ЧПУ

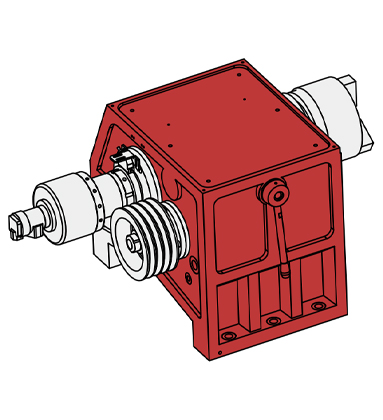

Шпиндель Коробка шпинделя сочетает в себе короткие цилиндрические роликовые подшипники и двунаправленные шариковые подшипники. Основной сервопривод, в сочетании с тремя шестернями внутри коробки, обеспечивает беспрепятственное изменение скорости в каждой передаче, достигая высокого крутящего момента, высокой жесткости и обеспечения точности во время долгосрочной тяжелой резки. Сила шпинделя: 7,5 кВт Шпиндель конусное отверстие: φ70mm

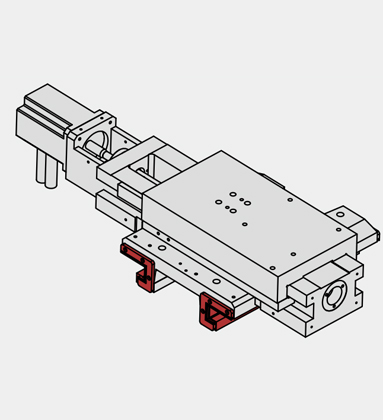

Прямоугольные направления Структура плоской кровати подходит для высокоскоростной обработки с высокой точностью позиционирования. Прямоугольная жесткая направляющая оси x и z подходит для тяжелой резки и обеспечивает высокую жесткость и долгосрочную точность резки. X/z Осина путешествия: 310/500 мм X/z-ось быстрая скорость траверса: 15/15 м/мин

Горизонтальный турнир с ЧПУ C5055 Функции

Токарный станок с плоской кроватью, переключение передач, стандартная с гидравлическим через патрон, электрическая 4 -пост -башня, прямоугольная направляющая, подходящая для тяжелой режущей длинной вала и заготовки из тарелки.

C5055B является стандартным с сервоприводом, гидравлическим через Чаку, электрический 4 после башни.

Серия C5055 Горизонтальная спецификация машины с ЧПУ

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

Серия C5055 Горизонтальное приложение для токарного станка с ЧПУ
