Тенденции применения вертикальных токарных станков с шарико-винтовой передачей и линейной направляющей

Вертикальные токарные станки (ВТЛ) наблюдается постоянное расширение их применения при обработке крупных компонентов. Поскольку все большее число зарубежных клиентов задают более подробные и рациональные технические вопросы в процессе выбора, дискуссии сосредотачиваются на конструктивных формах, выборе направляющих и пригодности различных типов токарных станков для различных применений.

Если на вертикальном токарном станке используются линейные направляющие с ШВП, какова его жесткость по сравнению с жесткостью направляющих коробчатого типа?

Направляющие коробчатого типа уже давно считаются основной конфигурацией для станков, работающих в тяжелых условиях, поскольку они характеризуются большой площадью контакта и хорошими демпфирующими характеристиками, что делает их пригодными для длительной стабильной резки. Однако с развитием точности производства и технологии материалов для линейных направляющих ШВП их применение в вертикальных токарных станках постепенно становится все более зрелым.

Вертикальные токарные станки, в которых используются шарико-винтовые линейные направляющие с высокими техническими характеристиками, симметричное расположение нескольких ползунков, увеличенное поперечное сечение направляющей и оптимизированная конструкция направления силы, могут обеспечить надежную структурную поддержку, обеспечивая при этом точность движения. Благодаря разумной конструкции конструкции и контролю предварительного натяжения линейные направляющие обладают значительными преимуществами в динамическом отклике, точности позиционирования и высокоскоростной подаче, что делает их особенно подходящими для сценариев обработки, требующих высокой производительности и стабильности.

Судя по реальным отзывам о применении на экспортных рынках, линейные направляющие ШВП не являются синонимом «легкой резки». При обработке больших дисковых деталей, фланцев, корпусов клапанов и вращающихся деталей их общая производительность может удовлетворить потребности большего числа промышленных секторов.

Различия в применении и рекомендации по выбору различных типов токарных станков с ЧПУ

В процессе выбора токарных станков с ЧПУ различные конструктивные формы станков соответствуют различным характеристикам заготовки и целям обработки. Различия в конструкции токарных станков с плоской станиной, токарных станков с наклонной станиной и вертикальных токарных станков определяют их различные акценты с точки зрения размера обработки, стабильности и адаптируемости процесса.

Характеристики применения токарных станков с плоской станиной

Токарные станки с плоской станиной имеют горизонтальную конструкцию станины и простую общую компоновку, подходящую для обработки длинных валообразных деталей и дисковых заготовок среднего размера. Эти станки имеют четкую операционную логику, просты в обслуживании и отладке и часто используются в общих сценариях обработки. Однако при работе с заготовками сложной формы или требующими высокой стабильности обработки их структурные преимущества относительно ограничены. Преимущества токарных станков с наклонной станиной

Токарные станки с наклонной станиной благодаря своей конструкции с наклонной станиной оптимизируют направление сил резания, улучшая общее распределение напряжений на станке и улучшая удаление стружки. Эта конструкция подходит для обработки коротких валов и небольших заготовок в форме дисков, демонстрируя стабильную производительность при точном контроле и непрерывной обработке. Их часто используют в производственных задачах, требующих высокой точности размеров.

Типичные применения вертикальных токарных станков с ЧПУ

Вертикальные токарные станки с ЧПУ в первую очередь предназначены для обработки дисковых и тяжелых заготовок большого диаметра. Их вертикальный шпиндель и горизонтально вращающийся рабочий стол обеспечивают естественное размещение заготовок, улучшая стабильность зажима. Этот тип машины подходит для выполнения нескольких операций за одну установку, особенно для больших и относительно сложных вращающихся деталей.

В реальном процессе рекомендаций следует учитывать размер, вес заготовки, процессы обработки и производственный цикл. Для заготовок с длинным валом может быть предпочтительнее конструкция с плоской станиной; для деталей малого и среднего размера, требующих определенной точности и автоматизации, можно выбрать токарный станок с наклонной станиной; в то время как для крупногабаритных, тяжелых и высокостабильных применений обычно более подходящим выбором является вертикальный токарный станок с ЧПУ.

Характеристики и применение вертикальных токарных станков с ЧПУ

Вертикальные токарные станки с ЧПУ — это обрабатывающее оборудование, характеризующееся вертикальным расположением шпинделя и горизонтально вращающимся рабочим столом. Они в первую очередь предназначены для обработки крупногабаритных, тяжелых заготовок, требующих высокой стабильности. По сравнению с традиционными горизонтальными конструкциями, вертикальное расположение позволяет весу заготовки воздействовать непосредственно на центр рабочего стола, помогая поддерживать стабильность во время обработки, особенно для вращающихся деталей большого диаметра или большого веса.

Версия вертикального токарного станка с ЧПУ уделяет больше внимания общей жесткости и динамическим характеристикам конструкции. За счет усиления конструкции колонны и балки, оптимизации конфигурации системы передачи и ее сочетания с высокоточной системой ЧПУ достигаются стабильная производительность резки и надежная повторяемость. В то же время применение системы автоматической смены инструмента сокращает вспомогательное время, позволяя оборудованию адаптироваться к потребностям многопроцессной непрерывной обработки.

В практическом применении вертикальные токарные станки с ЧПУ могут выполнять обработку торцов, внутренних и внешних диаметров и других поверхностей сложной формы за один установ, эффективно уменьшая накопление ошибок, вызванных несколькими установами. Эта особенность делает его широко применимым в области энергетического оборудования, машиностроения и крупномасштабного производства компонентов, демонстрируя значительные преимущества в повышении эффективности обработки и использовании пространства.

Сравнение производительности горизонтальных токарных станков

Вертикальные токарные станки с ЧПУ существенно отличаются от горизонтальных токарных станков конструктивной компоновкой и распределением усилий. Эта разница напрямую влияет на производительность станка при тяжелой обработке, зажиме заготовки и стратегиях обработки. Вертикальные токарные станки имеют конструкцию с вертикальным шпинделем и горизонтально вращающимся рабочим столом, что позволяет весу заготовки воздействовать непосредственно на центр рабочего стола, что помогает улучшить стабильность зажима и жесткость обработки. Эта структура при обработке больших дисковых, кольцеобразных и тяжелых вращающихся деталей может распределять силы резания более равномерно, обеспечивая тем самым стабильность и постоянство размеров процесса обработки.

Однако из-за другого направления удаления стружки у вертикального шпинделя по сравнению с горизонтальными токарные станки, вертикальные токарные станки требуют специальной разработки стратегий удаления стружки, включая оптимизацию траекторий движения инструмента, регулировку направления потока СОЖ и рациональное планирование пространства для удаления стружки, чтобы обеспечить плавное удаление стружки из зоны обработки. В то же время при обработке внутренних или глубоких отверстий необходимо рационально планировать длину вылета инструмента и параметры резания, чтобы избежать вибрации или нестабильности обработки.

Вертикальные токарные станки с ЧПУ демонстрируют структурные преимущества при обработке крупногабаритных и тяжелых заготовок, но в стратегиях удаления стружки и обработки внутренних отверстий необходимы целевые корректировки в зависимости от характеристик процесса для достижения стабильных и эффективных результатов обработки.

Сравнительная таблица различных типов токарных станков и применений

Рекомендация продукта

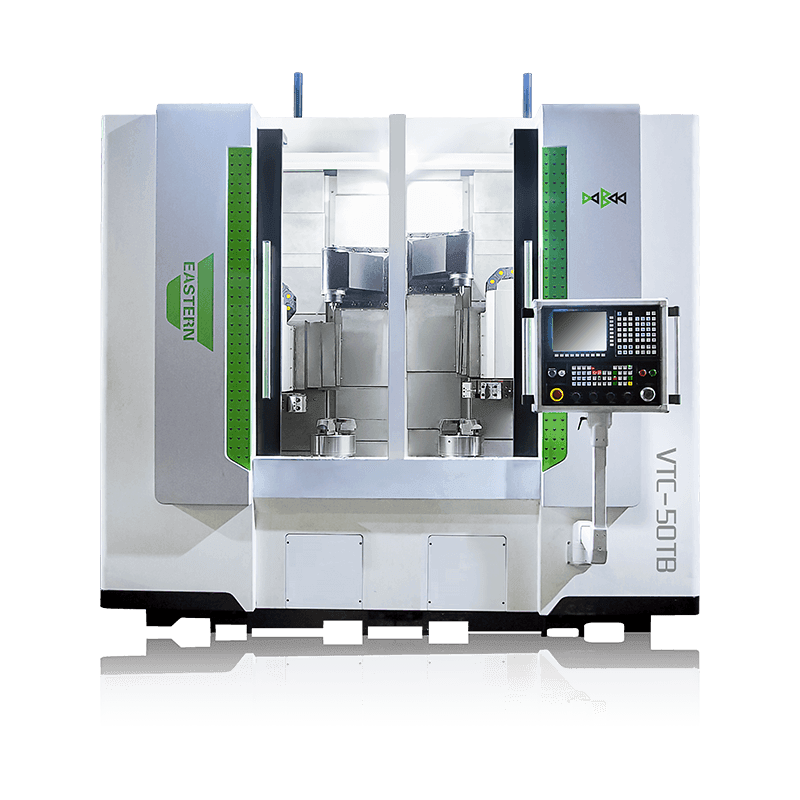

Восточный ЧПУ ВТЦ Продукты серии (такие как VTC50, VTC65, VTC80, VTC100 и т. д.) охватывают средние и большие характеристики вертикальных токарных станков, удовлетворяя различным размерам заготовок и требованиям обработки. Обычно они имеют:
