Понимание токарного станка с ЧПУ с высокой и низкой рельсовой станиной: информация о конструкции, дизайне и производительности

Взаимосвязь между риском вибрации/резонанса при резке и конструкцией станины станка

Устранение вибрации на токарный станок с чпу По сути, это связь между взаимодействием инструмента и заготовки и структурными режимами машины. Станина с неравномерной жесткостью или длинный пролет с легкой опорой может снизить собственные частоты до диапазона возбуждения шпинделя-инструмента, что приведет к регенеративной вибрации и ухудшению качества поверхности. Поэтому конструкторы рассматривают станину как часть динамической системы: увеличение местной жесткости и добавление демпфирования или настроенных массовых элементов повышает модальные частоты и уменьшает резонансную амплитуду, помогая станку поддерживать стабильные условия резания при практических настройках подачи и глубины. Наклонные станины, обычно используемые в современных токарных станках, также способствуют эвакуации стружки и изменению модальной формы, что может снизить некоторые виды вибрации.

Как спроектировать станину машины с высоким и низким рельсом, чтобы сбалансировать прочность, жесткость и вес

А кровать с высокими и низкими рельсами (иногда называемая двухрельсовой или ступенчатой) стремится концентрировать материал там, где он больше способствует жесткости, одновременно уменьшая вес в других местах. Ключевые стратегии: использовать более толстый высокий рельс непосредственно под кареткой, чтобы максимизировать момент сопротивления там, где изгибающие моменты наибольшие; используйте более низкую и широкую рейку для сдвига и стабилизации общего поперечного сечения; применить ребристую внутреннюю геометрию, чтобы увеличить второй момент площади без добавления твердой массы; и выбирайте литые или сварные конструкции с внутренними характеристиками демпфирования (например, ребристая сеть, настроенные демпферы). Модальный и статический анализ методом конечных элементов во время проектирования позволяет инженерам перемещать металл из областей с низкой деформацией в зоны с высокой деформацией, достигая прагматического компромисса между жесткостью и массой.

Функции и силы, переносимые верхними и нижними рельсами

Высокий рельс обычно несет проезжие части и воспринимает основные вертикальные и изгибающие нагрузки от резки. Для этого необходима закаленная, износостойкая направляющая поверхность и более высокая местная жесткость. Роль нижнего рельса состоит в том, чтобы противостоять скручиванию, обеспечивать боковую устойчивость и служить траекторией реакции на общий изгиб станины. При интенсивном резании высокий рельс воспринимает концентрированные контактные нагрузки с рельсом, в то время как нижний рельс распределяет глобальный изгиб и сдвиг по более широкой зоне контакта; оба должны быть разработаны вместе, чтобы контролировать относительное отклонение и поддерживать точность центра инструмента.

Реальные характеристики различных конструкций рельсов высокого и низкого давления, отзывы отрасли

В реальном производстве производительность рельсовых токарных станков зависит от того, насколько механическая компоновка соответствует потребностям применения. Машины с умеренной разницей высот рельсов часто обеспечивают хороший баланс между жесткостью и доступностью. Между тем, большие смещения рельсов могут улучшить гашение вибрации, но требуют более сложных систем выравнивания. Отзывы представителей отрасли показывают, что такие конструкции особенно выгодны для тяжелонагруженной резки, прецизионных валов и деталей большого диаметра, поскольку они сохраняют стабильную работу при различных нагрузках.

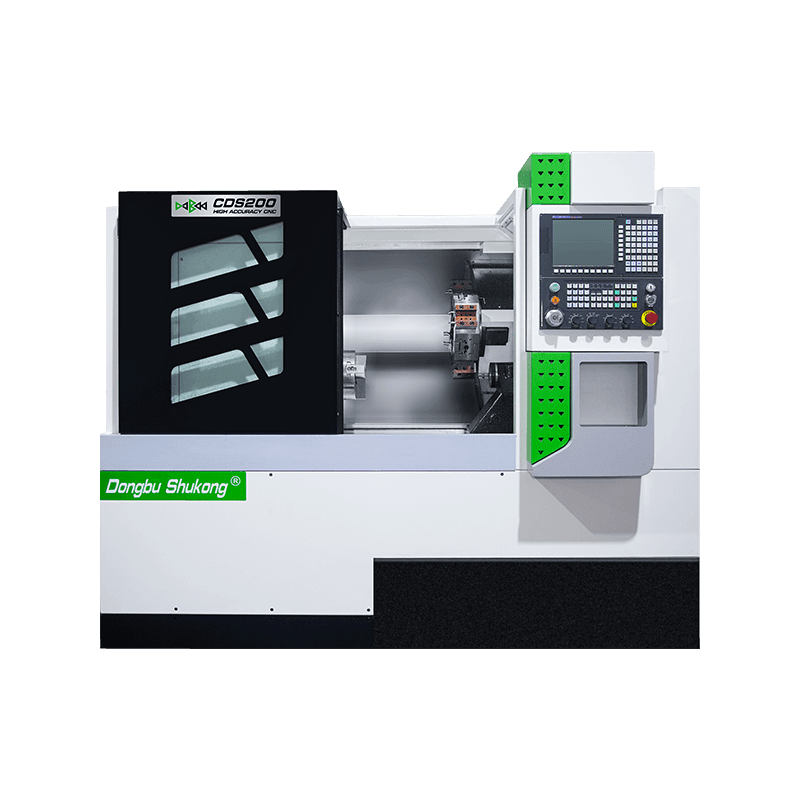

Рекомендации по продуктам Eastern CNC CDS100 и CDS200 и сравнение параметров продуктов

Две представительные модели от CDS100 и CSD200 демонстрируют различные интерпретации концепции рельсового транспорта «высокий-низкий».

В обеих моделях используются тщательно проанализированные ребристые конструкции станины и системы линейных направляющих, обеспечивающие стабильную и длительную обработку. CDS100 ориентирован на компактную конструкцию для прецизионных деталей общего назначения, а CDS200 предназначен для более тяжелых применений, где необходима дополнительная жесткость.

Токарный станок с ЧПУ с высоким и низким рельсовым полотном представляет собой изысканный баланс прочности, контроля вибрации и эксплуатационной стабильности. Благодаря продуманному дизайну и подбору материалов эта конструкция продолжает получать положительное признание в различных отраслях обрабатывающей промышленности. Такие модели, как CDS100 и CDS200 продемонстрировать, как оптимизированная геометрия станины может напрямую способствовать стабильности обработки, увеличению срока службы инструмента и общей надежности производства.
