Разбираемся с типами станины токарного станка — практическое руководство по выбору подходящего станка

Когда дело доходит до выбора токарный станок с ЧПУ , одним из наиболее важных структурных элементов, которые необходимо понять, является станина — фундамент станка, который поддерживает переднюю бабку, каретку и заднюю бабку (или эквивалентные системы крепления инструмента и движения). Конструкция станины влияет на жесткость, точность, удаление стружки и типы заготовок, с которыми может работать станок.

Токарный станок с плоской станиной

Что такое токарный станок с плоской станиной?

Токарный станок с плоской станиной, иногда называемый горизонтальным токарным станком с плоской станиной, имеет рельсы станины (направляющие), идущие горизонтально, параллельно полу. По данным East CNC, их токарные станки с плоской станиной с ЧПУ «имеют горизонтальную станину, на которой заготовка надежно закреплена и вращается, в то время как режущие инструменты перемещаются по нескольким осям».

Ключевые характеристики и преимущества

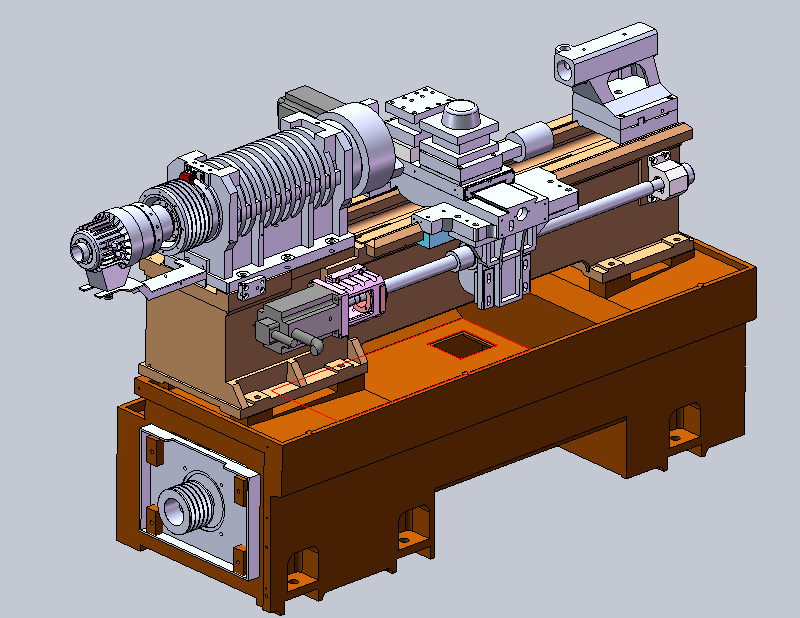

Плоская горизонтальная станина обеспечивает стабильную поддержку длинных или тяжелых заготовок, что снижает прогиб и вибрацию. Например, горизонтальный токарный станок с ЧПУ с плоской станиной CK6136 обеспечивает высокую жесткость и долговременную точность резки.

Подходит для тяжелого точения валов, длинных стержней, роликов и других цилиндрических деталей. Как отмечает East CNC: «подходит для токарной обработки больших и тяжелых заготовок… Конструкция плоской станины позволяет легко обрабатывать большие заготовки».

Более простой с точки зрения загрузки/разгрузки, чем некоторые наклонные или вертикальные конфигурации.

Соображения

Удаление стружки и дренаж СОЖ могут быть не такими эффективными, как в некоторых наклонных или вертикальных конструкциях, поскольку сила тяжести не так сильно способствует отводу стружки.

Площадь контакта может быть больше при заданной жесткости; некоторые наклонные конструкции обеспечивают аналогичную жесткость при более компактном пространстве.

Диапазон обработки может быть ограничен длиной горизонтальной станины и перемещением каретки.

Пример продукта

См. Горизонтальный токарный станок с плоской станиной с ЧПУ CJK6130L на сайте East CNC: «Горизонтальный токарный станок с плоской станиной с ЧПУ, предназначенный для точных токарных операций на небольших производственных предприятиях».

Типичные применения

Длинные стержни и работа со штангой

Общий горизонтальный поворот

Мастерские, где предпочтение отдается простоте доступа и классической конфигурации

Токарный станок с наклонной станиной

Что такое токарный станок с наклонной станиной?

Токарный станок с наклонной станиной устроен таким образом, что станина и направляющие наклонены под углом — обычно от 30° до 60° — относительно горизонтали. Эту конструкцию компания Eastern CNC представила в своей линейке токарных станков с наклонной станиной: «Токарный станок с наклонной станиной — это тип токарных станков с ЧПУ, оснащенный наклонной станиной».

Ключевые характеристики и преимущества

Наклонная станина облегчает удаление стружки: стружка выпадает из зоны резания под действием силы тяжести, увеличивая срок службы инструмента и качество обработки. Источники в отрасли сообщают, что наклонная конфигурация улучшает отвод стружки и гашение вибрации.

Повышенная жесткость при заданной занимаемой площади: наклонная геометрия часто обеспечивает большее поперечное сечение станины, что помогает противостоять изгибу и кручению под нагрузкой. Например: «Площадь поперечного сечения токарного станка с ЧПУ с наклонной станиной больше… способность сопротивляться изгибу и кручению выше».

Лучшая доступность: оператору и инструментам часто легче добраться до заготовки, а конструкция часто позволяет обеспечить более компактное расположение.

Соображения

Погрузка/разгрузка может потребовать большего внимания, если кровать крутая.

Машина может выглядеть сложнее, а иногда и дороже из-за литья и деталей конструкции.

В некоторых установках может потребоваться регулировка систем подачи СОЖ и стружки в соответствии с уклоном.

Пример продукта

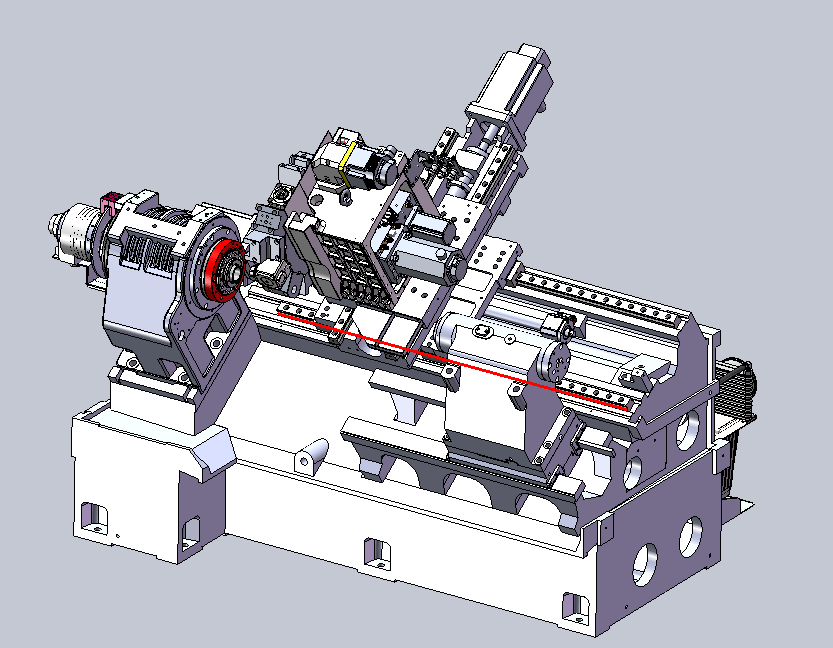

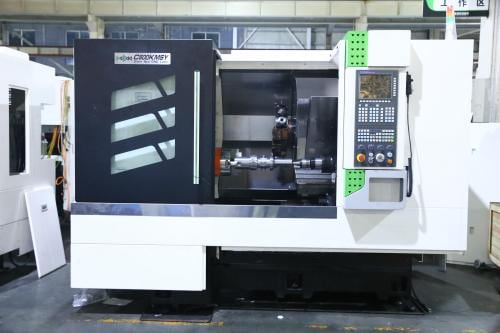

Одна из моделей с наклонной станиной от East CNC: C500K MSY/C500K/C500K с токарным станком с ЧПУ с наклонной станиной для тяжелой резки подшпинделем. На сайте описывается: «Используется встроенная наклонная станина под углом 45° и чугунная конструкция с круглыми полостями для обеспечения возможности тяжелого резания».

Кроме того, серия CDS100/CDS100M/CDS100P: «конструкция наклонной станины улучшает эвакуацию стружки и обеспечивает более легкий доступ к заготовке»

Типичные применения

Задачи токарной обработки средней и высокой точности, требующие улучшенного контроля стружки

Автоматизированные производственные линии, где важны поток стружки и доступность

Мастерские, которым требуется более компактная площадь, но высокая жесткость

Вертикальный (токарный) токарный станок

Что такое токарный станок с вертикальной станиной?

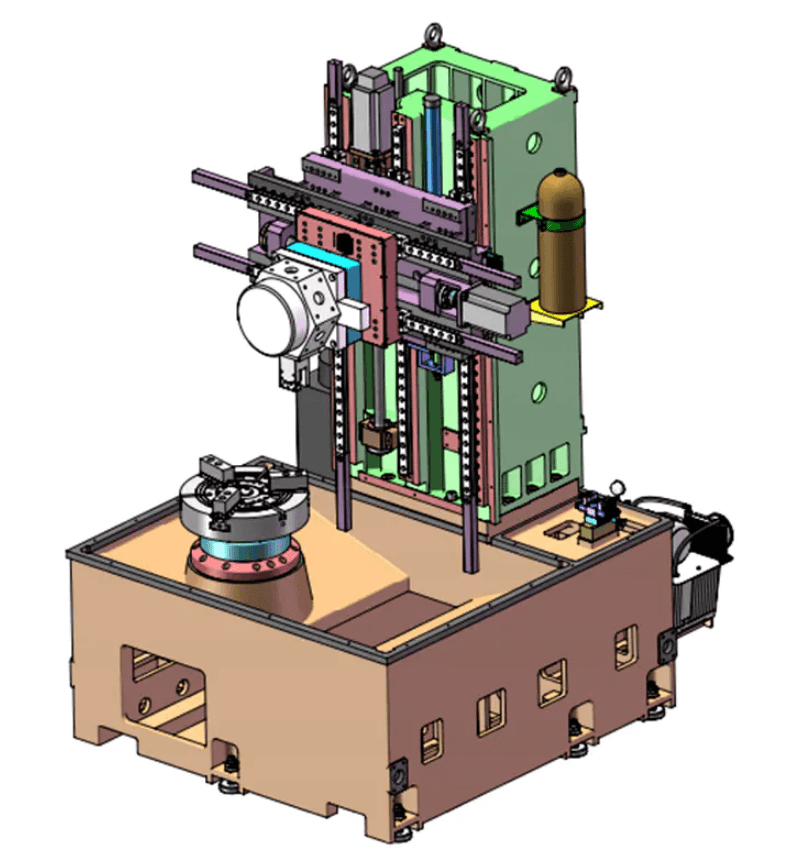

Токарный станок с вертикальной станиной (часто называемый вертикальным токарным станком или VTL) имеет шпиндель, ориентированный вертикально, а станина горизонтальна (обычно это вращающийся стол). Однако с точки зрения конструкции станины опорное основание и конструкция колонны приподнимают станину и шпиндель, поэтому заготовка лежит на столе горизонтально, а инструмент перемещается вертикально или горизонтально. В линейке вертикальной продукции East CNC подчеркивается, что «станки вертикальных токарных станков имеют… шпиндель, ориентированный вертикально… предназначенный для обработки больших и тяжелых заготовок с высокой точностью».

Ключевые характеристики и преимущества

Отлично подходит для деталей большого диаметра: вертикальная ориентация позволяет заготовке располагаться на горизонтальном столе, что часто облегчает загрузку и поддержку, особенно тяжелых или крупных компонентов. Пример: Вертикальный токарный станок VTC100, «Максимальный диаметр обработки: 1000 мм… используется для больших и тяжелых заготовок».

Поддержка детали под действием силы тяжести: вертикальная ориентация помогает надежно удерживать заготовку и может уменьшить отклонение шпинделя под нагрузкой. Кроме того, стружка выпадает из рабочей зоны естественным путем.

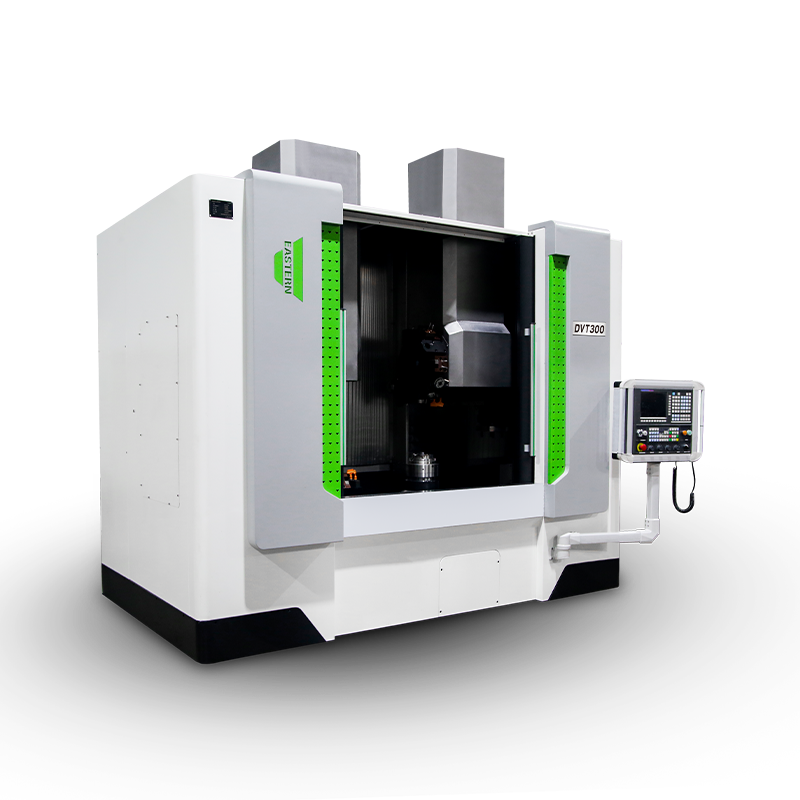

Универсальность: многие вертикальные токарные станки также оснащены функциями фрезерования, сверления или приводного инструмента. Например, вертикальный токарный станок с двумя шпинделями и двумя револьверными головками DVT300 предназначен для обработки сложных деталей.

Соображения

Возможно, потребуется учитывать площадь пола и высоту, поскольку конструкция может быть высокой.

Для погрузки/разгрузки может потребоваться мостовой кран или подъемное оборудование для тяжелых заготовок.

Не всегда подходит для длинных и тонких древков; Для такой работы лучше подойдут горизонтальные или наклонные грядки.

Пример продукта

На веб-сайте East CNC в разделе «Вертикальный токарный станок»: «Вертикальный токарный станок — это универсальный станок… в основном используемый в различных областях механической обработки».

Также продукт VTC65: «Стол обладает хорошей амортизацией благодаря конструкции из высокопрочного модифицированного чугуна… станок в основном используется для обработки больших и тяжелых заготовок с большими радиальными размерами, малыми осевыми размерами и сложной формой».

Типичные применения

Фланцы большого диаметра, диски, подшипники и корпуса турбин.

Тяжелая промышленность, аэрокосмическая и энергетическая отрасли

Детали, в которых вертикальная ориентация шпинделя дает преимущества в плане поддержки и стабильности обработки.

Как выбрать правильный тип кровати

Выбор правильного типа станины токарного станка зависит от геометрии заготовки, объема производства, потребностей в автоматизации и планировки цеха. Вот несколько наводящих вопросов:

Форма и размер заготовки: Длинные стержни или валы ⇒ подойдет плоская платформа. Средние детали, требующие удаления стружки ⇒ наклонная станина. Диски большого диаметра или тяжелые детали ⇒ вертикально.

Удаление стружки и автоматизация: если требуется автоматическое удаление стружки и высокая производительность, наклонные или вертикальные станины могут обеспечить лучший естественный отвод стружки.

Жесткость и занимаемая площадь. Если пространство ограничено, но необходима высокая жесткость, наклонная станина может стать хорошим компромиссом.

Погрузка и транспортировка: продумайте, как загружается/выгружается заготовка. Для тяжелых/сложных заготовок лучше использовать вертикальный стол или встроенные системы загрузки.

Универсальность и инструменты: если вам нужна многофункциональная обработка (фрезерование, сверление, токарная обработка), то лучше подойдут вертикальные или усовершенствованные наклонные модели.

Объем производства и точность. Для высокоточных и автоматизированных производственных линий большое значение имеют конструкция станины и конструкция направляющих (как описано в конструкции высокого/низкого рельсового полотна East CNC).

Почему дизайн кровати имеет значение – структурное влияние

Станина — это не просто статичное основание — она существенно влияет на точность, жизненный цикл и качество продукции. Например:

Статья East CNC о « Понимание токарного станка с ЧПУ с высокой и низкой рельсовой станиной объясняет, как высокая направляющая выдерживает вертикальные нагрузки, а нижняя противостоит скручиванию, поэтому конструкция станины напрямую влияет на точность центра инструмента при режущих нагрузках.

Согласно отраслевому анализу, наклонная геометрия станины может повысить жесткость за счет увеличения площади поперечного сечения и выравнивания сил резания с гравитацией, снижения вибрации и улучшения результатов.

Таким образом, выбор подходящего типа станины имеет важное значение для достижения стабильных и надежных результатов обработки.

Часто задаваемые вопросы (FAQ)

Q1: В чем основная разница между токарным станком с плоской станиной и наклонной станиной?

A1: Плоская платформа имеет направляющие, параллельные полу, что обеспечивает доступную конструкцию для длинных деталей и упрощает загрузку. Наклонная станина наклонена (часто 30–60°), что улучшает эвакуацию стружки, повышает жесткость и облегчает доступ для операторов.

В2: Могу ли я обрабатывать диски большого диаметра на токарном станке с плоской станиной?

О2: Да, можете, но для деталей большого диаметра могут потребоваться специальные инструменты, опоры, а плоская станина может не обеспечивать такую ​​же простоту загрузки или гравитационный отвод стружки, как вертикальная или наклонная станина. Для обеспечения высокой эффективности более подходящим может оказаться вертикальный токарный станок.

Вопрос 3. Почему наклонная станина помогает удалять стружку?

A3: Поскольку станина наклонена, стружка естественным образом падает вниз к конвейеру для стружки, а не собирается вокруг направляющих. Гравитация способствует эвакуации стружки, уменьшая перегрев и увеличивая срок службы инструмента.

Вопрос 4: Лучше ли токарные станки с вертикальной станиной для тяжелых заготовок?

A4: Да, для многих тяжелых деталей или деталей большого диаметра вертикальные токарные станки дают преимущества: заготовка располагается на горизонтальном столе, что уменьшает вылет; гравитация помогает стабилизировать деталь; и станок может быть более компактным для определенных размеров заготовок.

Вопрос 5. Насколько важна жесткость направляющих и станины при выборе токарного станка?

A5: Очень важно. Конструкция станины и направляющих влияет на то, насколько хорошо машина противостоит прогибам, вибрациям и тепловым искажениям под нагрузкой. Например, компания East CNC предлагает конструкции с высокими и низкими направляющими для повышения жесткости и точности в сложных условиях эксплуатации.

В6: Влияет ли тип кровати на системы автоматизации и загрузки?

А6: Да. Наклонные и вертикальные конструкции станин часто облегчают автоматическую загрузку/разгрузку, интеграцию роботов и лучшее удаление стружки, что делает их подходящими для автоматизированных производственных линий. Для плоских кроватей могут потребоваться дополнительные системы автоматизации.
