Углы наклонной станины: 30° против 45° против 60° — что показывают цифры и практика

Станки с наклонной станиной (обычно в токарных центрах с ЧПУ) станина (а часто и система направляющих/рельсов) наклонена под определенным углом относительно горизонтали. Типичные углы включают 30°, 45° и 60°, каждый из которых предлагает различные компромиссы в отношении жесткости, эвакуации стружки и соответствия размеру заготовки и компоновке станка.

Угол станины и жесткость (30°, 45° или 60°)

Угол наклона влияет на то, как конструкция станка противостоит силам резания при точении/расточке.

При наклонной станине направляющие и машинное литье могут образовывать более выгодную структурную «треугольник» или наклонную структуру, улучшая жесткость на изгиб и кручение по сравнению с плоской станиной.

Например, исследования показывают, что когда станина наклонена под углом 30–45°, жесткость может улучшиться примерно на 18–22 % (по сравнению с плоской станиной), а амплитуда вибрации при тяжелом резании может снизиться на ~ 40 %.

На практике многие пользователи сообщают, что наклон в 45° обеспечивает значительно лучшую структурную жесткость, чем наклон в 30°.

Сравнение:

30°: более скромный угол; по-прежнему обеспечивает преимущества наклонной станины по сравнению с плоской, но несколько менее выгоден при тяжелых режущих/ребристых нагрузках.

45°: часто рассматривается как «хороший компромисс», обеспечивающий повышенную жесткость при сохранении практичности компоновки. Многие машины для тяжелых условий эксплуатации используют угол 45°.

60°: еще более крутой угол, что означает, что конструкционное литье может быть чрезвычайно жестким и хорошо подходить для высоких режущих нагрузок/больших заготовок (хотя и меньшее количество ссылок).

Таким образом, если приоритетами являются жесткость и тяжелая резка, предпочтение отдается более крутому углу станины (45° или даже 60°).

Удаление стружки и эффективность охлаждения/удаления стружки

Еще одним важным преимуществом наклонных станин является отвод стружки под действием силы тяжести и дренаж/поток СОЖ. Поскольку станина имеет наклон, стружка легче выпадает из зоны резания, что снижает ее накопление, улучшает поток охлаждающей жидкости и снижает износ инструмента.

Ключевые данные/наблюдения:

Один источник сообщает, что конструкции с наклонной станиной обеспечивают скорость эвакуации стружки около 2,5 м/с, тогда как конструкции с плоской станиной обеспечивают скорость около 1,2 м/с.

В одном испытании частота забивания стружки для наклонных станин может снизиться до ~1 случая в 40 часов по сравнению с ~1 инцидентом в 12 часов для плоского станка.

Размер заготовки/охлаждение: благодаря лучшему отводу стружки охлаждающая жидкость может более эффективно достигать границы раздела инструмент/заготовка, увеличивая срок службы инструмента и качество поверхности.

Эффект угла:

Наклон в 30° значительно облегчает удаление стружки по сравнению с планшетным станком и достаточен для умеренных нагрузок.

Более крутой угол при 45° дополнительно улучшает отвод стружки и отвод СОЖ, что делает его особенно удобным для тяжелого резания или крупносерийного производства, где удаление стружки имеет решающее значение.

При угле 60° эффективность удаления стружки и отвода СОЖ становится еще более заметной (сила гравитационного потока становится сильнее), что полезно для крупногабаритных деталей, черновой обработки в тяжелых условиях и в средах, где скопление стружки является серьезной проблемой.

Таким образом, во многих практических сценариях более крутые наклоны коррелируют с лучшим поведением стружки/СОЖ.

Соответствие размеров заготовки компоновке станка

Угол станины также влияет на то, как машина занимает площадь, как загружаются/выгружаются детали и какие детали хорошо подходят. Многие руководства отмечают: для заготовок меньшего/среднего размера и более компактных станков обычно используется наклон в 30°; для более тяжелых/больших деталей более крутые углы имеют больше смысла.

Например, в одном руководстве говорится, что станины с углом 30° хорошо подходят для компактных деталей, модели с углом 45° обеспечивают хороший баланс, а станки с углом 60° «отлично подходят для обработки в тяжелых условиях».

Как выбрать станок с наклонной станиной 30°, 45° или 60°

При выборе машины с наклонной станиной 30°, 45° или 60° производители и пользователи должны учитывать три взаимосвязанных фактора:

1. Жесткость и устойчивость к силе резания – более крутые углы способствуют повышению жесткости и снижению вибрации при больших нагрузках.

2. Эвакуация стружки и эффективность охлаждения — более крутые крепления обеспечивают более сильную эвакуацию под действием силы тяжести и поток охлаждающей жидкости.

3. Размер заготовки и компоновка станка. Для небольших работ и компактной компоновки может подойти угол 30°, тогда как для крупногабаритных деталей, предназначенных для тяжелых условий эксплуатации, подойдет угол 45° или 60°.

На практике многие магазины принимают угол 45° как «золотую середину», предлагая надежный баланс производительности, планировки и универсальности. Между тем, угол 30° остается универсальным выбором для общей обработки и обработки деталей меньшего размера, а угол 60° зарезервирован там, где большие нагрузки, крупные детали и большое количество стружки требуют больших структурных/эвакуационных преимуществ.

В современной конкурентной производственной среде согласование угла наклона станины с производственными целями (нагрузка на инструмент, объем стружки, размер детали, занимаемая площадь станка) становится все более важным для максимизации производительности, срока службы инструмента и стабильности процесса.

Компоновка нескольких инструментов и преимущества перемещения по оси X

Одно из часто упускаемых из виду преимуществ конструкции с наклонной станиной заключается в расположении инструмента и эффективности хода по оси X. Поскольку станина и каретка наклонены, станок может обеспечить более длинный полезный ход в направлении X при той же общей ширине, что обеспечивает большую гибкость при работе с многофункциональными револьверными головками, приводными инструментами или токарной обработкой большого диаметра.

Наклонная станина 30°: компактная компоновка, подходящая для небольших револьверных головок или более простых двухпозиционных инструментальных блоков; Диапазон оси X обычно умеренный.

Наклонная станина под углом 45°: сбалансированная геометрия позволяет использовать револьверные головки большего размера и увеличенный ход по оси X — обычно на 20–25 % длиннее, чем у станков с углом наклона 30°, — что позволяет использовать конфигурации с несколькими инструментами без увеличения занимаемой площади.

Наклонная станина 60°: более крутой наклон обеспечивает максимальный зазор между стойкой инструмента и заготовкой, что идеально подходит для тяжелой радиальной резки или деталей большого диаметра, требующих установки нескольких инструментов.

Короче говоря, по мере увеличения угла наклона значительно улучшаются доступность инструмента, предотвращение помех и гибкость обработки.

Рекомендуемые продукты

Восточный ЧПУ CDS100/CDS100M/CDS100P используется станина под углом 30°

Применение: заготовки меньшего/среднего размера, размещение в ограниченном пространстве; хорошее удаление стружки и компактность.

Пример технических характеристик: Максимальный поворот над станиной φ450 мм, скорость шпинделя до 5000 об/мин в CDS100.

Рекомендация: Если ваш цех производит в основном валы и пластины меньшего размера или вам требуется компактная планировка, подойдет эта модель станины с углом наклона 30°.

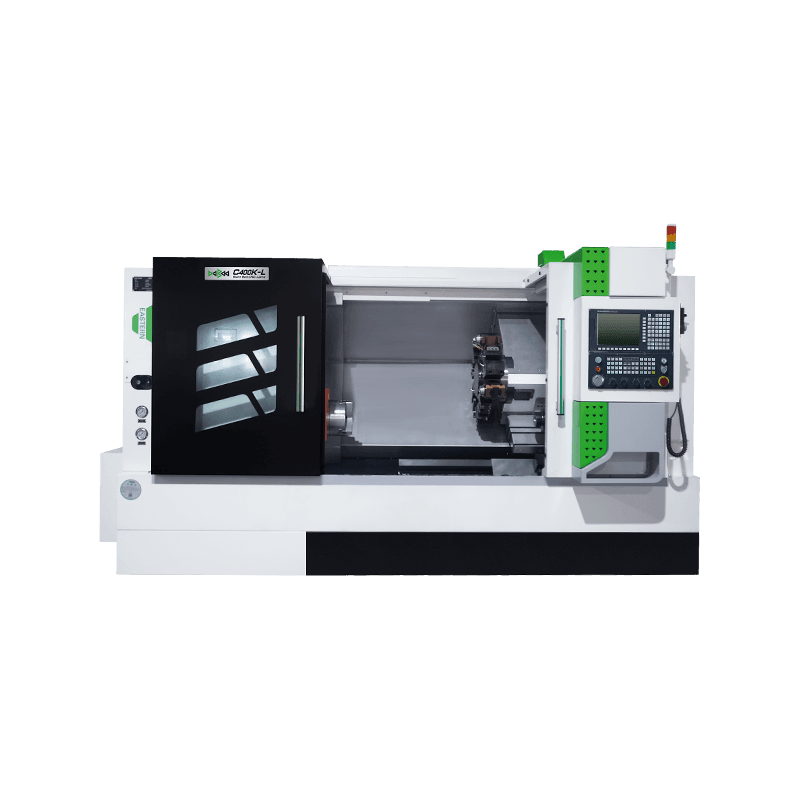

Восточный ЧПУ С400К В серии используется станина под углом 45°.

наклонная станина и чугунная конструкция с круглой полостью для обеспечения возможности тяжелого резания.

Применение: Сбалансированная производительность — повышенная жесткость, лучший отвод стружки под углом более 30°, подходит для средних и тяжелых заготовок.

Рекомендация: Если вы выполняете более тяжелую резку, большие объемы и вам нужно оптимальное сочетание производительности и компоновки, то станина с наклоном 45 ° от Eastern CNC подойдет вам.

Часто задаваемые вопросы

1. Каков фактический угол станины станка? Как это влияет на жесткость и съем стружки?

Понимание того, составляет ли угол станины станка 30°, 45° или больше, поможет вам адаптироваться к вашей рабочей нагрузке. Более крутой угол обеспечивает лучшую жесткость (подходит для тяжелого резания) и производительность удаления стружки (подходит для крупносерийного производства), но может повлиять на занимаемую площадь и эргономику операций погрузки и разгрузки.

2. Каковы большие размеры заготовки (диаметр на станине, диаметр вращения на каретке, длина обработки)?

Это помогает гарантировать соответствие станка размерам вашей детали. Например, станок Eastern CNC CDS100 (30°) имеет диаметр вращения станины φ450 мм.

3. Каковы стандартные конфигурации инструмента/револьверной головки (позиции инструмента, электроинструменты, контршпиндель)?

Для повышения гибкости некоторые модели оснащаются револьверными головками на 8–12 позиций, проходными гидравлическими патронами и т. д.

4. Как организовано удаление стружки и поток СОЖ в конфигурации с наклонным станином?

Поскольку в станках с наклонной станиной для удаления стружки используется сила тяжести, необходимы сведения о расположении конвейера для стружки, угле наклона станины, подаче СОЖ и фильтрации.

5. Какова конструкция направляющих и отливки станины? Как это улучшает жесткость и термическую стабильность?

Жесткость и точность зависят от отливки станины, конструкции высоких/низких направляющих и материалов.

6. Каковы требования к занимаемой площади и расположению станка в мастерской?

Более крутой наклон станины может увеличить высоту машины или изменить рабочий угол. Вам необходимо проверить место загрузки/разгрузки, расположение конвейера для стружки и соответствует ли он пространству вашего объекта.

7. Какую поддержку и послепродажное обслуживание предоставляет производитель (запасные части, гарантия, глобальная поддержка)?

На всю нашу продукцию предоставляется гарантия сроком на один год.

8. Какова структура цен и срок поставки наклонных уголков станины, изготовленных по индивидуальному заказу?

Некоторым пользователям могут потребоваться нестандартные углы или особые конфигурации (механизированные инструменты, ось Y, автоматизация). Пожалуйста, запросите информацию о настройке, разнице в стоимости и сроках доставки.

9. Каково ожидаемое время цикла и улучшение производительности под этим углом по сравнению с моим нынешним станком?

Например, если вы в настоящее время используете плоскую станину, переход на наклонную станину (особенно 45°) может улучшить удаление стружки, продлить срок службы инструмента и сократить время цикла — вам следует запросить у поставщика результаты или справочные материалы.

10. Каковы ограничения или компромиссы при выборе очень крутого наклонного пласта (например, около 60°)?

Хотя более крутой угол может улучшить жесткость и отвод стружки, это также может означать более высокие станки, изменения в эргономике загрузки и выгрузки заготовок и, возможно, более сложные модификации системы подачи СОЖ/стружки.
