Используйте вертикальные токарные станки для инновационной обработки

Узнайте о вертикальных токарных станках

В волне промышленной революции механическое производство постоянно преодолевало ограничения, и рождение вертикальные токарные станки является важной вехой в столкновении между человеческой мудростью и тяжелыми потребностями в обработке данных. Столкнувшись с такими «гигантами», как паровые турбины, гигантские шестерни и аэрокосмические кольца, стабильность и ограничения по пространству традиционных горизонтальных токарных станков стали узкими местами. Вертикальные токарные станки Благодаря вертикальной конструкции шпинделя сила тяжести преобразуется в преимущества зажима, что упрощает решение проблем обработки заготовок большого веса и большого диаметра.

Вертикальные токарные станки — это особый тип станка, у которого шпиндель (ось зажима заготовки) расположен перпендикулярно земле, заготовка вертикально закреплена на верстаке, а инструмент для резки перемещается горизонтально. По сравнению с традиционными горизонтальными токарных станками (горизонтальными шпинделями) вертикальные конструкции особенно подходят для обработки тяжелых дисковых или кольцеобразных заготовок большого диаметра, таких как большие шестерни, турбины, колеса и т. д.

Конструктивные особенности вертикальных токарных станков

Душа вертикального токарного станка заключается в вертикальном расположении шпинделя и основания, а также в круглом вращающемся рабочем столе, который может перевозить десятки тонн заготовок. Эта конструкция умело использует силу тяжести для естественной фиксации заготовки, избегая риска деформации, вызванной консольным зажимом горизонтального токарного станка. Инструмент вертикального токарного станка подается в горизонтальном направлении, а многоревольверный модуль может нести различные инструменты, такие как токарные, фрезерные и сверлильные, для достижения «одного зажима, многогранной обработки». Вертикальная конструкция «вытягивает» основные компоненты вверх, значительно экономя горизонтальное пространство цеха. При этом открытая конструкция верстака удобна для подъема крупных заготовок. Оператор может наблюдать за состоянием обработки с близкого расстояния и быстро регулировать параметры. Это преимущество «небольшой занимаемой площади и большого диапазона обработки» особенно подходит для компаний с ограниченной производственной площадью, но с переменными размерами заготовок.

Каковы преимущества вертикальных токарных станков по сравнению с горизонтальными?

В области изготовления крупных заготовок вертикальные токарные станки напоминают «промышленного гиганта». Его уникальная конструкция с вертикальной структурой подрывает традиционную логику обработки и становится синонимом высокой точности, высокой эффективности и высокой стабильности. Его основные структурные характеристики являются «жестким кодом» его победы в сфере тяжелого производства.

По сравнению с горизонтальными токарных станками, его круглый рабочий стол использует силу тяжести для естественной фиксации больших заготовок, полностью устраняя проблему деформации свеса; вертикальная компоновка экономит 70% горизонтального пространства, но позволяет легко справиться с «гигантами» типа ветроэнергетических фланцев и аэрокосмических колец диаметром более 10 метров; колонна высокой жесткости и система горизонтальной подачи позволяют режущей силе напрямую достигать фундамента со стабильной микронной точностью и удвоенной эффективностью. Будь то стабильность, использование пространства или возможность обработки сложных деталей, вертикальные токарные станки являются незаменимыми «эффективными двигателями» в сфере тяжелого производства!

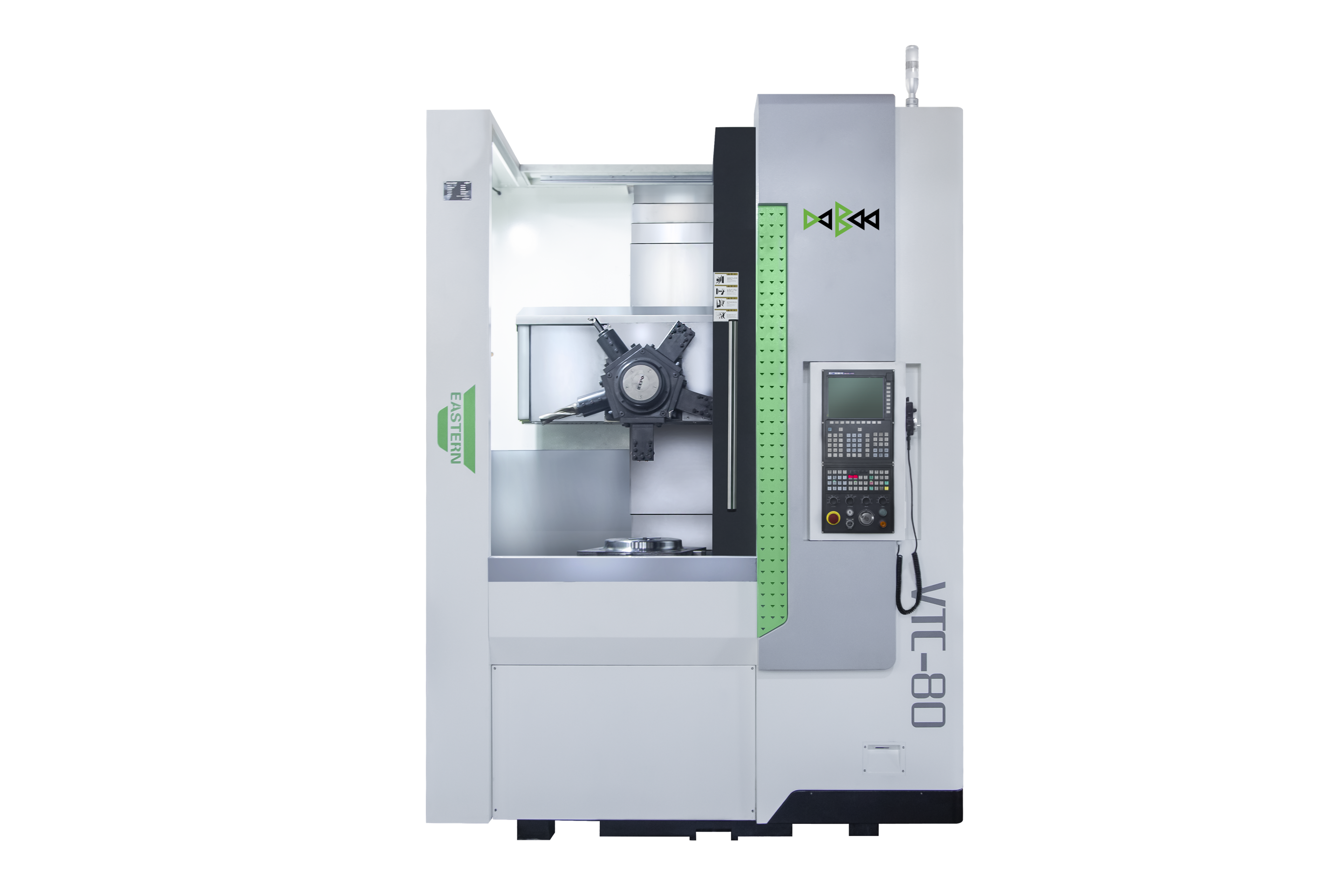

Почему стоит выбрать вертикальный токарный станок VTC80? ——Определите новый стандарт эффективного точного производства с помощью вертикальной силы!

Являясь моделью вертикальных токарных станков, объединяющих передовые международные технологии, Вертикальный токарный станок VTC80 основан на вертикальной конструкции шпинделя и специально разработан для токарной обработки больших дисковых деталей и деталей сложной формы! В нем используются сверхпрочные роликовые линейные направляющие, хорошая жесткость резки и динамический отклик, быстрый, как ветер. Даже при длительной обработке с высокой нагрузкой точность остается стабильной, а срок службы долгим. Будь то резьба по изогнутой поверхности ступицы колеса автомобиля, многомерная резьба крыльчатки водяного насоса или коническая поверхность специальной формы торцевой крышки двигателя, VTC80 легко справляется с этим и идеально совместим с требованиями высокоскоростной резки черных и цветных металлов.

Что еще более похвально, так это то, что VTC80 использует «космическую магию» вертикальной конструкции для достижения сверхнесущей нагрузки на ограниченной площади - большие радиальные заготовки прочно укладываются на верстак, а гравитационный зажим предотвращает деформацию; осевая компактная конструкция подходит для эффективной обработки больших заготовок с малыми осевыми размерами и сложной формой, а также возможностью добавления фрезерных модулей, одного станка с множеством функций! Станьте выбором для повышения качества и эффективности в автомобильной промышленности, производстве водяных насосов, моторостроении и других отраслях.

Максимальный диаметр вращения станины: Φ900 мм

Максимальная высота поворота: 650 мм

Максимальный диаметр поворота: Φ800 мм

Выходной крутящий момент шпинделя: 1200 Н·м
