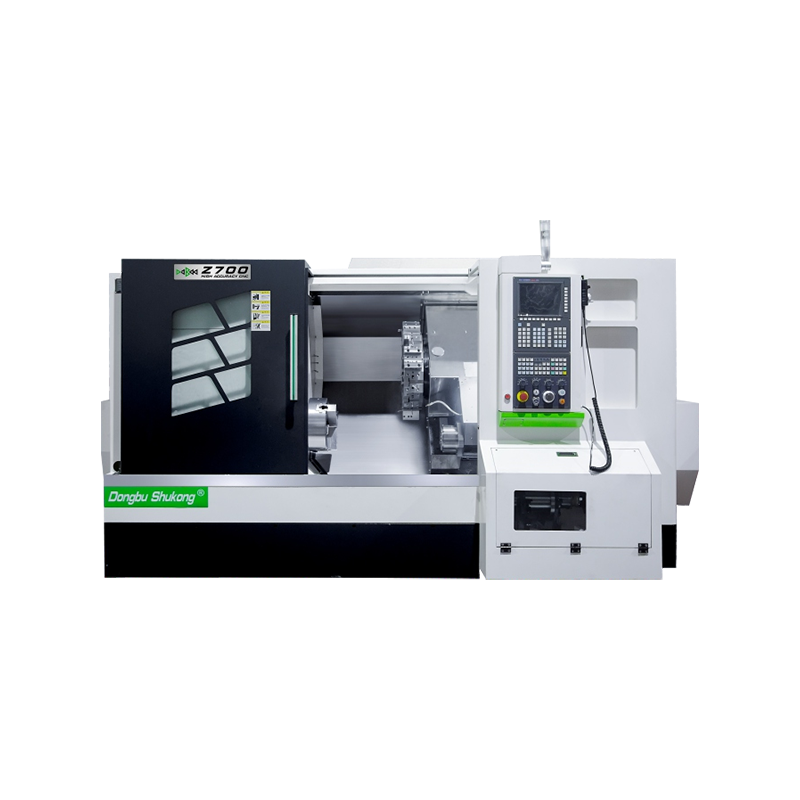

C5037 Горизонтальный токарный станок для тяжелой обработки

C5037 Горизонтальное токарное станка введение

Каретка горизонтальной турнирной токарной для плоского кровати C5037 для тяжелой обработки применяет прямоугольную направляющую рельс-конструкцию и высококачественный и высокий держатель инструментов с высокой высокой высокой силой. Обработанные продукты имеют высокую качественную и высокую эффективность обработки. Горривость и динамическая производительность средней каретки оптимизируются для улучшения срока службы и поворота машинного инструмента при обработке частей корпуса клапана. Полностью защитный внутренний листовый металл и полностью окруженный внешний листовый металл. Толщина листового металла составляет не менее 2 мм. Когда станок работает, он не будет деформировать и не вибрировать. Телескопические охранники из нержавеющей стали используются для направляющих рельсов, винтовых стержней, гайков и подшипников во внутренней защите. Легко удалить и чистить машинные чипы.

1. Этот токарный станок разработан с использованием международных технологий с высокой точностью, скоростью и жесткостью. Благодаря удобному дизайну, элегантному внешнему виду и простым в использовании функции, он интегрирует меканические, электрические и гидравлические системы для повышения эффективности производства.
2. Сервуары сервис-оси x/Z непосредственно подключены к винту с точным шариком через гибкие муфты, а винты фиксируются на обоих концах. Жесткость монтажной основы улучшается, чтобы минимизировать деформацию винта, вызванную частым, высокоскоростным позиционированием или тяжелой резкой. Пара 60 ° угловых подшипников контакта используется для высокой скорости и точности.
3. Токарный станок обладает полной защитой. Охлаждающая жидкость и чип -конвейер отделены от основного блока, чтобы не влиять на точность обработки.
4. Машина с электрическим шкафом обладает хорошей производительностью герметизации и использует теплообменник для обеспечения нормальной работы в высокотемпературной и среде высокой влажности.

Основные части горизонтали Токарная машина

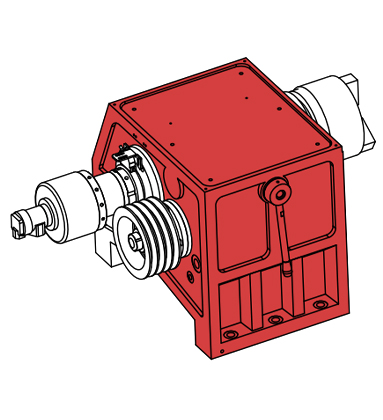

Шпиндель Коробка шпинделя сочетает в себе короткие цилиндрические роликовые подшипники и двунаправленные шариковые подшипники. Основной сервопривод, в сочетании с тремя шестернями внутри коробки, обеспечивает беспрепятственное изменение скорости в каждой передаче, достигая высокого крутящего момента, высокой жесткости и обеспечения точности во время долгосрочной тяжелой резки. Сила шпинделя: 7,5 кВт Веретеное отверстие конуса: φ61 мм

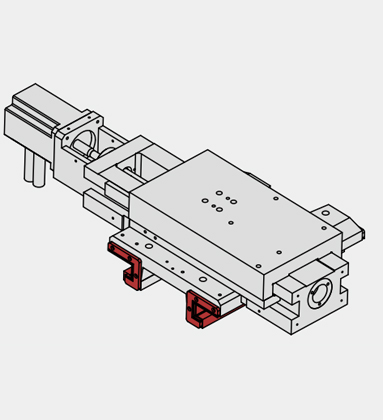

Прямоугольные направления Структура плоской кровати подходит для высокоскоростной обработки с высокой точностью позиционирования. Прямоугольная жесткая направляющая оси x и z подходит для тяжелой резки и обеспечивает высокую жесткость и долгосрочную точность нарезания. X/z Осина путешествия: 310/430 мм X/z-ось быстрая скорость траверса: 12/16 м/мин

C5037 серия CNC Horizontal Tarte -функции

Токарный станок с плоской кроватью, переключение передач, стандартная с гидравлическим через патрон, электрический 4 после башни, прямоугольный направляющий и без хвостовой баль, подходящей для тяжелой режущей длинной вала и заготовки на пластине.

Спецификация CNSC серии CNSC горизонтальной токарной машины

Обратите внимание, что могут быть небольшие различия в внешности и параметрах в зависимости от ваших вариантов.

Инструментальная интерферограмма

C5037 серия горизонтального токарного станка
