Анализ конструкции и использование револьверных систем револьверных станков с ЧПУ

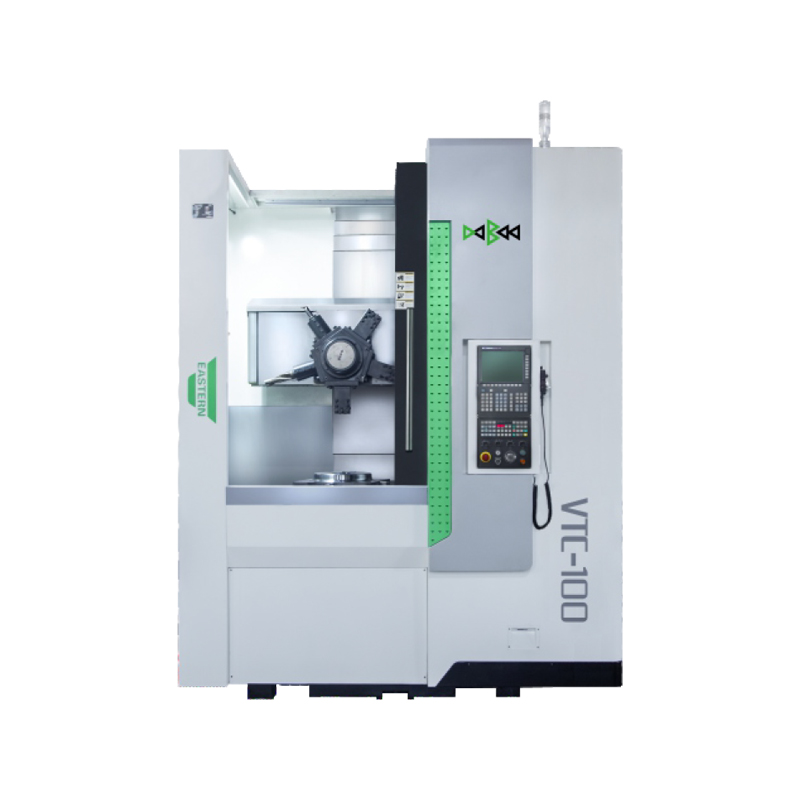

А револьверный токарный станок это тип токарных станков с ЧПУ, в которых используется револьверное устройство для автоматического переключения между несколькими инструментами. Его основной особенностью является способность выполнять непрерывную многопроцессную обработку при одном условии зажима посредством вращения, позиционирования и блокировки револьверной головки, тем самым повышая эффективность и стабильность обработки. Револьверные токарные станки с ЧПУ стали распространенным типом оборудования для мелко- и среднесерийной обработки разнообразных деталей.

Револьверная головка не только определяет гибкость обработки станка, но также напрямую влияет на точность обработки, скорость смены инструмента и общую стабильность станка. Таким образом, для разных сценариев обработки подходят разные типы и конфигурации револьверных головок.

Введение в существующие типы револьверных головок, а также типы и конструкции револьверных токарных станков с ЧПУ

1. Типы турелей, классифицированные по функциям

(1) Обычная револьверная головка (револьверная головка с фиксированным инструментом)

Обычные револьверные головки в основном используются для установки токарных инструментов и не обладают выходной мощностью. Они подходят для следующих методов обработки:

• Наружное точение
• Обработка торца
• Отрезка, проточка
• Токарная обработка резьбы

Его конструкция относительно проста, а затраты на техническое обслуживание невелики, что делает его пригодным для обработки деталей, в первую очередь токарной обработки.

(2) Фрезерная турель с электроприводом (Револьверная головка с электроприводом)

Фрезерные револьверные головки с электроприводом добавляют к обычной револьверной головке систему передачи мощности, позволяющую инструменту вращаться, что позволяет:

• Бурение
• Торцевое фрезерование
• Фрезерование шпоночных пазов
• Постукивание

Фрезерные револьверные головки с приводом значительно расширяют возможности токарных станков с ЧПУ, предоставляя им определенные многофункциональные возможности обработки.

2. Типы башен, классифицированные по конструктивной форме

(1) Интегрированная турель

• Корпус башни интегрирован с системой питания и запирания.
• Компактная структура
• Относительно стабильная точность установки
• Подходит для стандартизированных конфигураций станков.

(2) Разделенная турель

• Башня и энергосистема разделены
• Простота обслуживания и частичной замены.
• Гибкая структура, адаптируемая к индивидуальным потребностям

(3) Подъемная турель

• Револьверная головка поднимается в осевом или радиальном направлении во время смены инструмента.
• Уменьшает помехи при смене инструмента
• Обычно используется в станках с ограниченным пространством или высокой плотностью размещения инструментов.

Основные технические параметры и характеристики револьверных токарных станков с ЧПУ

Различные револьверные токарные станки имеют разные конфигурации параметров. Общие ключевые параметры включают в себя:

1. Параметры, связанные с турелью

2. Параметры, характерные для фрезерных револьверов с приводом

Сравнение с другими конструкциями токарных станков, различия между разными типами револьверных головок.

(1) Револьверный токарный станок и токарный станок с групповыми инструментами

(2) Револьверный токарный станок против токарного станка швейцарского типа

(3) Сервотурель против гидравлической турели

(4) Одиночная турель против конструкции с двойной турелью

Типы станков, подходящие для разных типов револьверных головок

1. Стандартная турель

Подходит для:

• Стандартные токарные станки с ЧПУ
• Экономичные токарные станки с ЧПУ
• Обрабатывающие центры ориентированы в первую очередь на токарную обработку.

2. Фрезерная турель с приводом

Обычно используется в:

• Токарно-фрезерные станки из композитных материалов
• Двухшпиндельные токарные станки с ЧПУ
• Многоосное технологическое оборудование

3. Сервогидравлическая турель

Подходит для:

• Токарные станки с ЧПУ средней и высокой точности
• Аutomated production lines
• Оборудование, требующее стабильной смены инструмента и высокой повторяемости

Типичные сценарии применения в промышленности: Револьверные токарные станки с ЧПУ широко используются в следующих отраслях:

Благодаря преимуществам быстрой смены инструмента, высокой точности обработки и высокой степени автоматизации револьверные токарные станки с ЧПУ широко используются во многих отраслях промышленности, становясь одним из важных устройств в современной обработке с ЧПУ.

• Аutomotive Manufacturing Industry

В области обработки автомобильных деталей револьверные токарные станки с ЧПУ в основном используются для обработки деталей валов, дисков и втулок, таких как приводные валы, рулевые валы, детали тормозной системы и компоненты двигателя. В этой отрасли предъявляются чрезвычайно высокие требования к единообразию деталей и возможностям массового производства. Револьверные токарные станки с ЧПУ могут выполнять многопроцессную обработку за один зажим, что значительно повышает эффективность производства и точность обработки, отвечая потребностям крупномасштабного производства в автомобильной промышленности.

• Машиностроение и промышленность общего оборудования

В области производства машин и оборудования револьверные станки с ЧПУ широко используются при обработке таких деталей, как корпуса насосов, клапаны, муфты и заготовки шестерен. Благодаря гибкой настройке различных инструментов можно реализовать различные процессы обработки, такие как токарная обработка, сверление и нарезание резьбы, подходящие для многовариантного, мелкосерийного и среднесерийного производства, что повышает гибкость производства и скорость реагирования предприятий.

• Электронная и коммуникационная промышленность

В отрасли электроники и связи постоянно растут требования к миниатюризации и высокой точности деталей. Револьверные токарные станки с ЧПУ обычно используются для обработки соединителей, корпусов, компонентов рассеивания тепла и прецизионных конструктивных деталей. Их высокоскоростные шпиндели и прецизионные револьверные системы позволяют стабильно выполнять высокоточную обработку деталей небольшого размера, отвечая требованиям электронной промышленности к качеству внешнего вида и постоянству размеров.

• Производство оборудования и прецизионных деталей

Револьверные токарные станки с ЧПУ широко используются при обработке метизов и производстве прецизионных деталей, таких как крепеж, втулки, гайки и нестандартные детали, изготовленные по индивидуальному заказу. Их эффективная возможность автоматической смены инструмента и хорошая стабильность обработки подходят для длительной непрерывной работы, что значительно снижает затраты на рабочую силу и повышает общую эффективность производства.

• Индустрия новой энергетики и интеллектуального оборудования

В новой области энергетики и интеллектуального оборудования револьверные токарные станки с ЧПУ широко используются для обработки ключевых компонентов, таких как валы двигателей, корпуса, соединители и детали конструкций. В связи с быстрым развитием новой энергетической отрасли спрос на высокоэффективное и стабильное технологическое оборудование постоянно растет, а перспективы применения револьверных токарных станков с ЧПУ в этой области очень широки.

Техническое обслуживание револьверного токарного станка и устранение неисправностей, связанных с заклиниванием револьверной головки и сбоями при смене инструмента

1. Рекомендации по ежедневному обслуживанию

• Регулярно очищайте чипы турели.
• Проверьте механизм блокировки башни.
• Убедитесь, что система смазки работает правильно
• Проверьте точность позиционирования положения инструмента

2. Распространенные причины и устранение неисправностей, связанных с заклиниванием револьверной головки и сбоями при смене инструмента.

Общие причины включают в себя:

• Посторонние предметы или сколы в турели
• Недостаточная смазка
• Аbnormal sensor signal
• Механизм блокировки не полностью освобожден

Рекомендуемые действия по устранению неполадок:

• Остановите машину и проверьте внешнее состояние башни.
• Очистите стружку внутри турели
• Проверьте контур смазочного масла
• Проверьте информацию о сигналах тревоги системы управления.
• Проверьте функцию ручной смены инструмента револьверной головки.

Аs an important piece of equipment in modern mechanical processing, the turret structure of a револьверный токарный станок с ЧПУ напрямую определяет возможности обработки машины и применимый диапазон. Разумно выбрав тип револьверной головки, настроив подходящий метод привода и объединив его со стандартным управлением техническим обслуживанием, можно эффективно повысить стабильность работы оборудования и эффективность обработки.
