Анализ токарных станков с ЧПУ для тяжелых условий эксплуатации

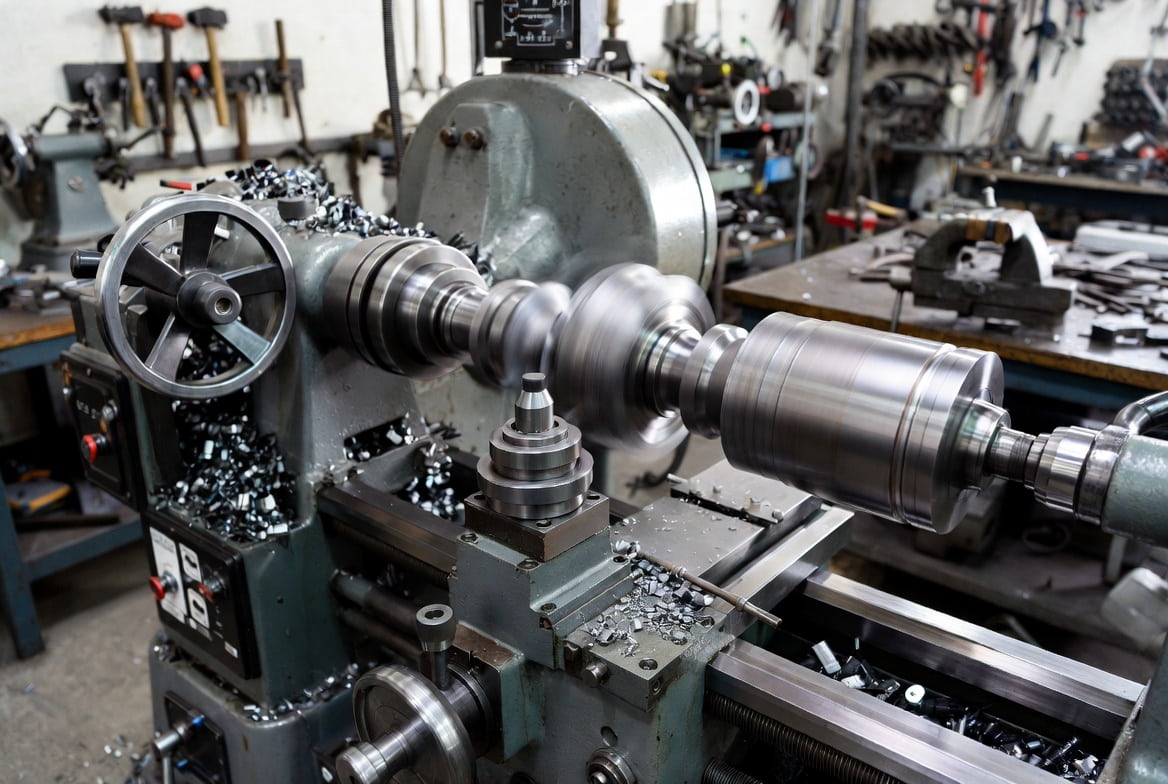

Что такое сверхмощный токарный станок с ЧПУ ?

Токарный станок с ЧПУ для тяжелых условий эксплуатации, также известный как токарный станок с ЧПУ для тяжелых условий эксплуатации, представляет собой станок для резки металла, разработанный специально для крупногабаритных и тяжелых заготовок с высокими нагрузками резания. По сравнению с обычными токарными станками с ЧПУ, токарные станки с ЧПУ для тяжелых условий эксплуатации были значительно усилены с точки зрения конструкции станины, системы шпинделя, типа направляющей, приводного момента и общей жесткости станка.

Тяжелые токарные станки с ЧПУ обычно используются для обработки:

• Толстостенные вращающиеся детали большого диаметра.
• Высокопрочные, труднообрабатываемые материалы.
• Тяжелые условия работы, требующие большой глубины резания и скорости подачи.

Типичные области применения включают в себя: большие корпуса клапанов, промышленные фланцы, шпиндели ветряных турбин, компоненты нефте- и газопроводов, а также ключевые компоненты строительной техники.

По сути, токарный станок для тяжелых условий эксплуатации — это не просто «более крупный» токарный станок, а комплексное инженерное решение, предназначенное для долгосрочной и стабильной резки в тяжелых условиях.

Принцип работы мощных токарных станков с ЧПУ

Основной принцип обработки на токарном станке с ЧПУ для тяжелых условий эксплуатации такой же, как и на обычном токарном станке с ЧПУ, по-прежнему придерживаясь принципа токарной обработки «вращение заготовки и подача инструмента», но с систематической оптимизацией для условий резания в тяжелых условиях.

1. Основная система движения

• Высокомоментный шпиндель: Использует большемодульный редуктор или мощный электрошпиндель.
• Может по-прежнему выдавать стабильный высокий крутящий момент на низких скоростях.
• Подходит для большой глубины резания и сильного прерывистого резания.

2. Система подачи

• Крупногабаритный шариковый винт или зубчатая рейка
• Мощный серводвигатель
• Обеспечивает точную подачу даже при высоких нагрузках.

3. Координированное управление системой ЧПУ

• Современные мощные токарные станки с ЧПУ обычно оснащены высокопроизводительными системами ЧПУ, обеспечивающими:
• Высокая синхронизация между шпинделем и осями подачи
• Мониторинг режущей нагрузки в режиме реального времени
• Адаптивная оптимизация стойкости инструмента и параметров резания

Каковы основные конструктивные особенности режущих токарных станков с ЧПУ для тяжелых условий эксплуатации?

Настоящий токарный станок с ЧПУ для тяжелых условий эксплуатации должен отвечать требованиям длительной работы с высокими нагрузками на структурном уровне. Его основные особенности в основном отражены в следующих аспектах.

1. Конструкция станины сверхвысокой жесткости.

• Цельная литая станина (в основном с использованием смоляного песка или высокопрочного чугуна)
• Плотные ребра жесткости и симметричная структура.
• Эффективно подавляет вибрацию и термическую деформацию.

2. Система подшипников шпинделя большого размера.

• Используются многорядные цилиндрические роликоподшипники или подшипники скольжения.
• Грузоподъемность намного выше, чем у обычных токарных станков.
• Обеспечивает точность вращения при тяжелой резке.

3. Усиленный инструментальный пост и револьверная головка.

• Сверхмощный вертикальный/горизонтальный инструментальный пост
• Возможность размещения инструментов большого сечения.
• Высокая ударопрочность, подходит для прерывистой резки.

4. Система направляющих с высокой грузоподъемностью.

Тип направляющей является одним из основных дифференцирующих факторов токарных станков для тяжелых условий эксплуатации, а также важной разделительной линией между токарных станков для тяжелых условий эксплуатации и обычных токарных станков с ЧПУ.

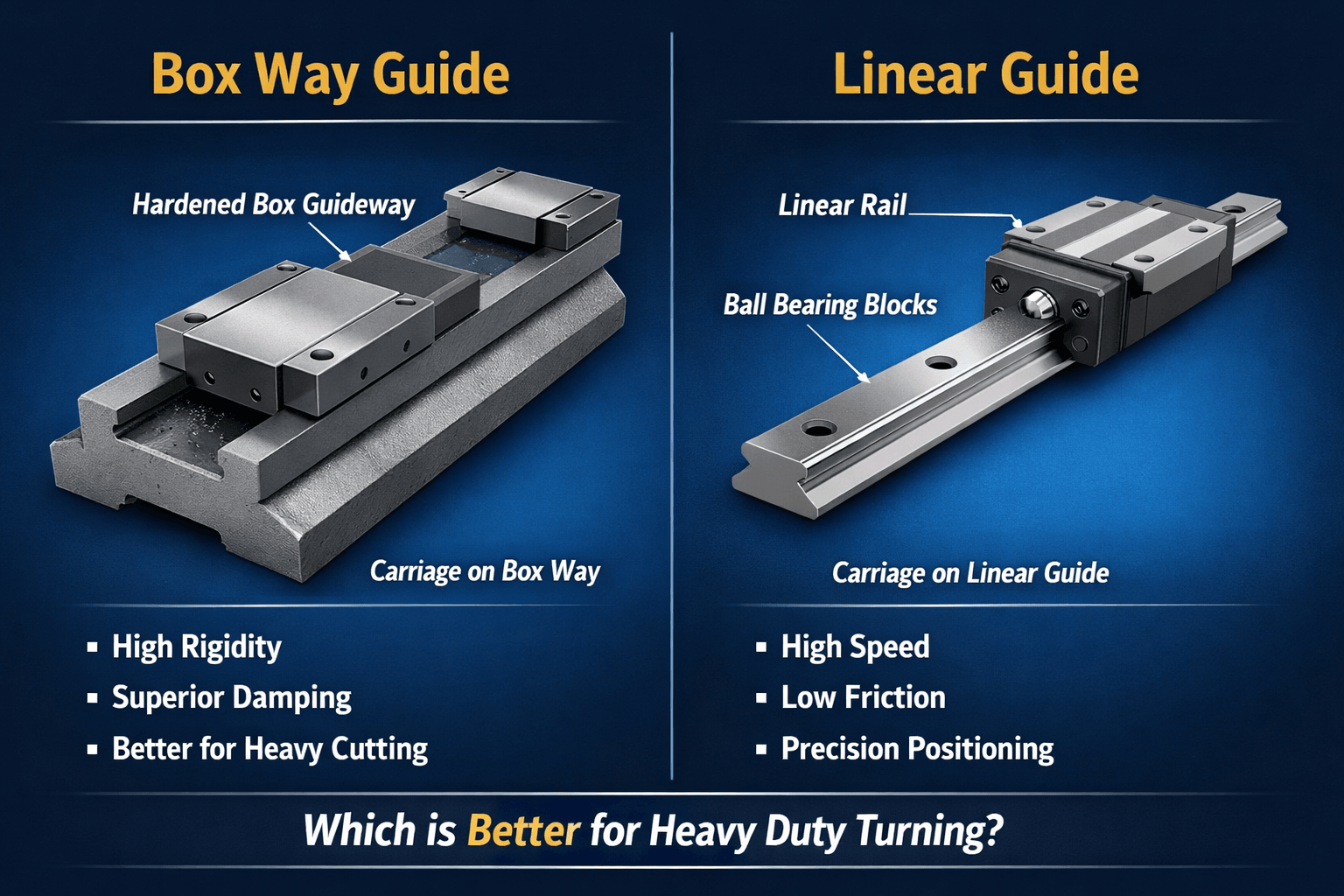

Коробчатые направляющие или линейные направляющие: что больше подходит для тяжелого точения?

В области токарных станков с ЧПУ направляющие в основном делятся на две категории: коробчатые направляющие (скользящие направляющие) и линейные направляющие (подвижные направляющие).

1. Характеристики линейных направляющих

Преимущества:

• Низкий коэффициент трения
• Высокая точность позиционирования
• Хорошая производительность в быстрых движениях

Недостатки:

• Малая площадь подшипника
• Ограниченная ударопрочность
• Склонен к вибрации при тяжелой резке.

2. Характеристики коробчатых направляющих

Преимущества:

• Большая площадь контакта
• Чрезвычайно высокая грузоподъемность
• Хорошие характеристики демпфирования и хорошая виброустойчивость.
• Больше подходит для низкоскоростной резки с высокими нагрузками.

Недостатки:

• Высокое сопротивление трению
• Относительно более низкая скорость ускоренного хода.

3. Почему при тяжелых токарных операциях предпочитают коробчатые направляющие?

В тяжелых условиях резания сила резания часто проявляется:

• Большие значения
• Сильные колебания
• Значительное влияние

Коробчатые направляющие благодаря своей контактной структуре большой площади могут эффективно «поглощать» вибрации резания и энергию удара, что является преимуществом, с которым не могут сравниться линейные направляющие.

Таким образом, более мощные токарные станки с ЧПУ, режущие токарные станки с ЧПУ для тяжелых условий эксплуатации и токарные станки для тяжелых условий эксплуатации отдают приоритет использованию конструкции коробчатой ​​направляющей.

Какие детали подходят для тяжелого точения?

Не для всех заготовок требуются мощные токарные станки; Детали со следующими характеристиками обычно больше подходят для обработки на мощных токарных станках с ЧПУ:

1. Большой размер и вес.

• Диаметр ≥ 500 мм
• Отдельный вес составляет сотни килограммов или даже тонн.

2. Высокая прочность материала.

• Высокопрочная легированная сталь
• Нержавеющая сталь
• Дуплексная сталь, супердуплексная сталь

3. Большой припуск на механическую обработку.

• Литые или кованые заготовки
• Требуется быстрое удаление большого количества материала.

4. Чрезвычайно высокие требования к жесткости.

• Тонкостенные детали большого диаметра.
• Легко вибрирующие вращающиеся тела

В каких отраслях требуются возможности тяжелой токарной обработки?

Тяжелые токарные станки с ЧПУ широко используются в тяжелой промышленности, в основном в том числе:

1. Нефтяная и газовая промышленность

• Корпуса клапанов
• Трубопроводная арматура
• Фланцы высокого давления

2. Производство энергетического оборудования

• Компоненты ядерной энергетики
• Крупногабаритные вращающиеся детали для теплоэлектростанций
• Главные валы и корпуса подшипников ветряных турбин

3. Строительная техника

• Поворотные подшипники
• Стволы гидроцилиндров
• Критические несущие компоненты

4. Судостроение и морское инженерное оборудование

• Гребные валы
• Фланцевые соединители
• Высокопрочные конструктивные элементы

Можно сказать, что без мощных токарных станков с ЧПУ было бы трудно поддерживать основные производственные возможности современной тяжелой промышленности.

Какую роль играют токарные станки для тяжелых условий эксплуатации при обработке корпусов клапанов и фланцев?

1. Основное оборудование для обработки гидроблоков.

Корпуса клапанов обычно имеют следующие характеристики:

• Неравномерная толщина стенок
• Сложные внутренние полости
• Высокая прочность материала

Тяжелые токарные станки с ЧПУ могут:

• Полная обработка торцевой поверхности, наружного диаметра и уплотняющей поверхности за один установ
• Выдерживать режущие удары от нестандартных отливок.
• Обеспечить соосность и качество поверхности уплотняющей поверхности.

2. Повышение эффективности обработки фланцев

При обработке больших фланцев:

• Большой диаметр
• Толстый припуск на обработку
• Высокие требования к циклу обработки

Токарные станки для тяжелых условий эксплуатации значительно повышают эффективность черновой обработки фланцев за счет большой глубины резания и высокого крутящего момента, что делает их ключевым оборудованием для компаний-производителей фланцев.

Какие материалы при производстве клапанов требуют тяжелого точения?

В области производства клапанов следующие материалы практически неотделимы от мощных токарных станков с ЧПУ:

• Углеродистая сталь (WCB, WCC)
• Легированная сталь (WC6, WC9, C12)
• Нержавеющая сталь (CF8, CF8M, CF3M)
• Дуплексная нержавеющая сталь/Супердуплексная нержавеющая сталь
• Жаростойкие стали, жаропрочные сплавы

Эти материалы обычно обладают:

• Высокая прочность
• Высокая стойкость к резанию
• Чрезвычайно высокие требования к жесткости станка.

Только сверхмощные токарные станки с ЧПУ с достаточно прочной конструкцией может обеспечить качество обработки и срок службы инструмента, сохраняя при этом эффективность.

Рекомендуемые продукты

Компания Eastern CNC в течение многих лет занимается исследованиями и разработкой мощных токарных станков с ЧПУ, создавая токарные станки для тяжелых условий эксплуатации, такие как СК800 и СК1000. Эти станки оснащены станинами высокой жесткости, шпинделями с высоким крутящим моментом и держателями инструментов, рассчитанными на высокие нагрузки, что позволяет выполнять тяжелую обработку корпусов клапанов, фланцев и крупных вращающихся деталей. Мы предлагаем различные варианты совместимости систем ЧПУ для достижения высокоточной и стабильной обработки. Благодаря надежной работе, обширному опыту в отрасли и комплексному послепродажному обслуживанию компания Eastern CNC помогает предприятиям повысить эффективность производства и снизить риски обработки, что делает нас идеальным партнером для тяжелой промышленности, энергетики, судостроения и производства строительной техники.

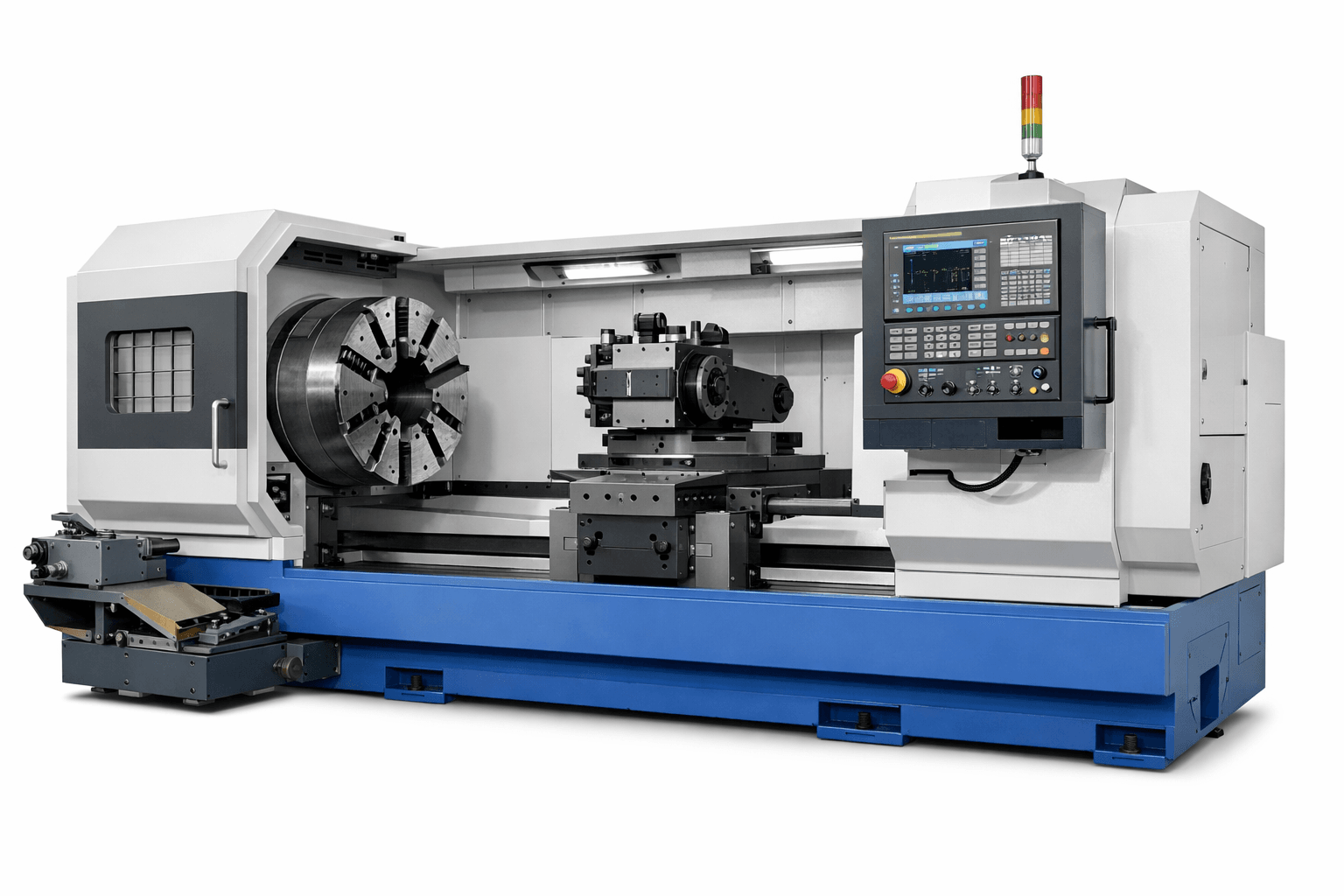

Eastern CNC CK800 Горизонтальный токарный станок с ЧПУ для тяжелых условий эксплуатации

Позиционирование продукта: Токарный станок с ЧПУ среднего размера для тяжелых условий эксплуатации, подходящий для обработки корпусов клапанов, фланцев и вращающихся деталей среднего размера.

Бренд/модель: Горизонтальный токарный станок с ЧПУ с плоской станиной Eastern CNC CK800

Основные характеристики и применимость

• Имеет прямоугольные направляющие высокой жесткости, встроенную горизонтальную станину, подходящую для крупнообъемной резки и обработки с высокой жесткостью.
• Многоскоростная конструкция шпинделя обеспечивает стабильность даже в условиях тяжелого резания на низкой скорости и с высоким крутящим моментом.
• Стандартный 20-дюймовый патрон, способный обрабатывать большие детали диаметром около 700 мм и длиной обработки около 1000 мм, что очень практично в обычном диапазоне размеров в промышленности по производству клапанов и фланцев.
• Поддерживает различные системы ЧПУ (например, SIEMENS 808D / FANUC 0i-TF и т. д.), облегчая интеграцию с различными процессами автоматизации.

Рекомендуемое использование

• Черновая/чистовая обработка корпусов клапанов среднего и большого размера.
• Тяжелая черновая обработка фланцев среднего диаметра
• Мощное точение труднообрабатываемых материалов (например, сплавов нержавеющей стали, высокопрочной стали)

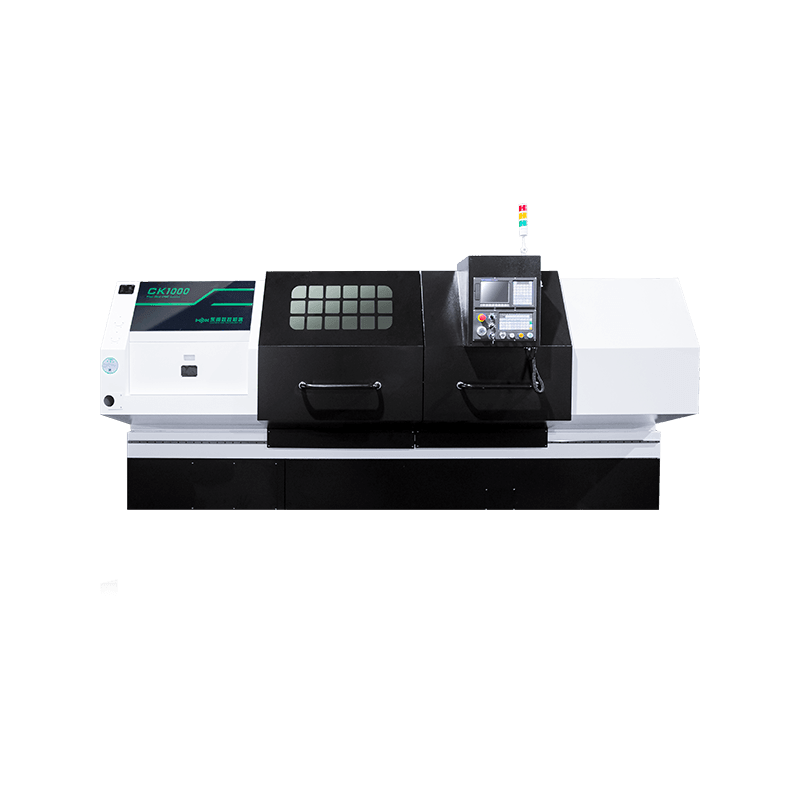

Eastern CNC CK1000 Горизонтальный токарный станок для тяжелых условий эксплуатации с длинным валом

Позиционирование продукта: Крупногабаритный токарный станок с ЧПУ для тяжелых условий эксплуатации, специально разработанный для длинных валов и крупных вращающихся деталей, работающих в тяжелых условиях.

Бренд/модель: Горизонтальный токарный станок с ЧПУ с плоской станиной Eastern CNC CK1000

Основные характеристики и применимость

• Максимальный диаметр обработки до φ850 мм, длина 1500 мм, подходит для обработки более крупных и длинных заготовок, работающих в тяжелых условиях.
• Также используется высокожесткая конструкция цельной станины прямоугольного направляющего рельса, обеспечивающая хорошее подавление вибрации и термическую стабильность, отвечающая технологическим требованиям «тяжелая токарная обработка предпочитает направляющие коробчатого типа», упомянутые в статье.
• Конструкция корпуса шпинделя с высоким выходным крутящим моментом повышает эффективность и точность при прерывистой работе в тяжелых условиях резания.
• Стандартный большой патрон диаметром 25 дюймов, больше подходит для обработки фланцев большого диаметра и заготовок с длинным валом.

Рекомендуемое использование

• Токарная обработка фланцев и фланцевых пластин большого диаметра.
• Черновая обработка деталей длинных валов, главных валов ветряных турбин и корпусов подшипников для тяжелых условий эксплуатации.
• Крупногабаритные корпуса клапанов и крупные конструктивные компоненты

Сводка сравнения: CK800 против CK1000
