Основная ценность токарного станка с осью Y в современной обработке композитных материалов

Значение слова «истина» Токарный станок по оси Y и интерполированный Y

1. Что такое «True Y»?

True Y (Real Y) относится к станку, который обладает реальной, независимой структурой оси Y.

Его основные характеристики включают в себя:

• Ось Y напрямую связана со структурой станка.
• Он имеет независимый серводвигатель и систему передачи.
• Это полная ортогональная физическая ось координат.
• Он строго перпендикулярен осям X и Z.
• Он может обеспечить независимое, непрерывное и стабильное линейное движение.

Проще говоря:

True Y похож на «настоящую дорогу», где режущий инструмент может свободно перемещаться вперед и назад по этой дороге.

2. Что такое «Интерполированный Y»?

Интерполированная Y не является независимо существующей физической осью, а «рассчитывается» системой ЧПУ.

Его принцип:

• Через ось X, ось C (шпиндель) или другие оси
• Система ЧПУ выполняет интерполяционные расчеты.
• «Синтезирование» синхронного движения по нескольким осям в эффект движения в направлении Y.
• Опирается на алгоритм интерполяции системы ЧПУ и уплотнение точек данных.

Проще говоря:

Интерполированный Y больше похож на имитацию движения вперед путем постоянного «поворота поворотов» при отсутствии дороги; это выглядит как ось Y, но на самом деле ее не существует.

3. Таблица сравнения истинного Y и интерполированного Y

Элемент сравнения	Истинная ось Y	Интерполированный Y
Это независимая физическая ось?	Да	Нет
Способ вождения	Независимый сервопривод	Интерполяция многоосной связи
Жесткость и стабильность	Высокий	Относительно низкий
Точность обработки	Высокий	Влияет точность интерполяции
Обрабатываемые формы	Сложная боковая фрезеровка, эксцентриковая, неправильная форма.	Простые контуры
Стоимость	Высокийer	Нижний

Некоторые общие технические параметры станков, такие как оси Z, Y, Z1 и т. д., где они расположены и как понимать эти параметры?

1. Определение оси Z

• Ось Z = ось шпинделя станка
• В основном используется для передачи силы резания.
• Обычно направление подачи или отвода инструмента

Метод определения:

• Если имеется несколько шпинделей → выберите шпиндель, перпендикулярный плоскости зажима.
• Если нет четкого шпинделя → ось Z перпендикулярна плоскости зажима заготовки.
• В токарном станке ось Z обычно проходит по длине заготовки.

2. Определение оси X

• Ось X = горизонтальное направление
• Параллельно плоскости зажима заготовки
• В токарном станке ось X обычно представляет направление диаметра заготовки (радиальное).
• При перемещении оси X вдвое диаметр заготовки изменяется в два раза; это типичная характеристика токарного станка.

3. Определение оси Y

• Определяется правой декартовой системой координат.
• Перпендикулярно оси X и оси Z.
• Используется для боковой, эксцентриковой и многосторонней обработки.

4. Как понять несколько осей Z, например Z1 и Z2?

• В двухшпиндельных или многоревольверных токарных станках общие параметры включают в себя:
• З1: Ось Z, соответствующая главному шпинделю
• З2: Ось Z, соответствующая вторичному шпинделю
• Различные оси Z позволяют осуществлять синхронную или последовательную обработку.

5. Определение поворотных осей (пятиосная/комбинированная обработка)

• Ось А: Вращение вокруг оси X
• Ось B: Вращение вокруг оси Y
• Ось С: Вращение вокруг оси Z (очень часто встречается на токарных станках)

Калибровка и регулировка оси Y и станка

Ось Y не только определяет, сможет ли станок выполнять сложные процессы, такие как боковое фрезерование и эксцентриковая обработка, но ее точность и стабильность напрямую влияют на конечное качество детали. Если ось Y не откалибрована должным образом, даже если инструменты и программа полностью корректны, может возникнуть смещение размеров или ошибки позиционирования.

Прямое влияние точности оси Y на качество обработки

Точность оси Y в основном отражается на следующих ключевых показателях обработки:

• Перпендикулярность плоскости бокового фрезерования

Перпендикулярное соотношение между осями Y и осями X/Z определяет, остается ли плоскость бокового фрезерования под углом 90° к базовой оси. Если имеется небольшой наклон, на поверхности бокового фрезерования будут наблюдаться ошибки конусности или формы поверхности.

• Точность позиционирования эксцентриковых отверстий и эксцентриковых канавок

Эксцентриковая обработка основана на точном смещении оси Y. Любое отклонение нулевой точки или люфт приведет к отклонению положения отверстия, что напрямую влияет на точность сборки.

• Повторяемость многопроцессного позиционирования

Когда несколько процессов выполняются за один зажим, ось Y должна часто перемещаться вперед и назад. Его повторяемость определяет стабильность и стабильность партии обработки.

Общие элементы калибровки и настройки оси Y

При практическом обслуживании станков и восстановлении точности обычные элементы калибровки и регулировки включают в себя:

• Калибровка перпендикулярности осей Y и X/Z

Обычно это предполагает использование прецизионных квадратных линеек, циферблатных индикаторов или лазерного измерительного оборудования, чтобы гарантировать, что три оси удовлетворяют ортогональным отношениям правой декартовой системы координат.

• Возврат в нулевую точку серводвигателя и подтверждение параметров

Путем сброса контрольной точки и механического нулевого положения можно избежать систематических ошибок, вызванных дрейфом нулевой точки.

• Регулировка компенсации люфта ШВП

Люфт, возникающий во время возвратно-поступательного движения оси Y, корректируется с помощью параметров компенсации системы ЧПУ для улучшения согласованности позиционирования.

• Согласование и оптимизация параметров системы ЧПУ

Сюда входят такие параметры, как кривые ускорения/замедления, циклы интерполяции и усиление сервопривода, обеспечивающие плавное и отзывчивое движение по оси Y.

Пример обработки на токарном станке по оси Y: создание контента от бокового фрезерования до эксцентриковой обработки

Токарный станок с осью Y, благодаря возможности перемещения по оси Y, позволяет традиционному токарному оборудованию выполнять функции фрезерования и обработки с многоосным рычагом.

Примером детали является ступенчатый вал, который, помимо обычной обработки наружного диаметра и торцевой поверхности, требует следующих характеристик:

• Осевое фрезерование боковой поверхности
• Эксцентриковая обработка отверстий
• Многоугольные позиционирующие канавки

Если бы использовались традиционные процессы, эти функции обычно требовали бы нескольких операций зажима, в то время как токарный станок с осью Y может выполнить их за одну операцию зажима.

Подробный процесс обработки

• 1. Одиночный зажим и установление базовой точки

Заготовка зажимается в патроне шпинделя, а обработка торцевой поверхности и внешнего диаметра выполняется с использованием осей Z и X для установления единой базовой точки обработки.

• 2. Позиционирование и блокировка оси C.

Шпиндель переключается в режим управления по оси C для точного управления углом поворота заготовки, обеспечивая исходный угол для бокового фрезерования и эксцентриковой обработки.

• 3. Боковое фрезерование по оси Y

Инструмент подается по оси Z, а ось Y обеспечивает боковое смещение для завершения бокового фрезерования плоскости. Структура с прямой осью Y обеспечивает в этом процессе более высокую жесткость и качество поверхности.

• 4. Эксцентриковая обработка

Путем установки величины смещения оси Y и координации с позиционированием угла оси C обрабатываются эксцентриковые отверстия или эксцентриковые канавки, что позволяет избежать ошибок, вызванных вторичным зажимом.

• 5. Отделка и проверка

После выполнения всех функций выполняется финишная обработка, а основные размеры проверяются с помощью встроенного в станок датчика или функции онлайн-измерения.

Подробное объяснение методов поиска, калибровки и измерения центральной линии токарного станка по оси Y

Поиск правильной осевой линии на токарном станке с осью Y является необходимым условием для обеспечения точности бокового фрезерования, эксцентриковых отверстий и многопроцессной обработки. Если осевая линия оси Y смещена, это напрямую приведет к асимметрии размеров, увеличению ошибок позиционирования и даже проблемам со сборкой. Поэтому этот шаг имеет решающее значение перед механической обработкой.

Общие методы поиска и калибровки осевой линии

• Метод циферблатного индикатора

Это наиболее широко используемый и наименее затратный метод. При установке циферблатного индикатора на револьверной головке или держателе инструмента ось Y перемещается одинаково как в положительном, так и в отрицательном направлении, чтобы проверить, возвращается ли индикатор к нулю, тем самым определяя, соответствует ли центр оси Y центру шпинделя. Этот метод подходит для ежедневной калибровки и быстрых проверок.

• Метод пробной резки

На заготовке обрабатывается симметричная структура (например, левая и правая симметричные плоскости или двусторонние канавки). Центральное положение проверяется путем измерения соответствия размеров после обработки. Этот метод интуитивно понятен и практичен, но требует больше материала и подходит для этапа проверки процесса.

• Лазерное интерферометрическое измерение

В основном используется для высокопроизводительных или прецизионных токарных станков с осью Y. Этот метод позволяет всесторонне проверить точность, повторяемость и линейность позиционирования по оси Y и подходит для установки и ввода в эксплуатацию станков или ежегодной проверки точности.

• Автоматическое измерение зонда

В сочетании со встроенной системой датчиков программа автоматически собирает данные и рассчитывает отклонение центра, обеспечивая быструю и повторяемую автоматическую калибровку. Это подходит для массового производства.

Рекомендации и выбор токарного станка по оси Y

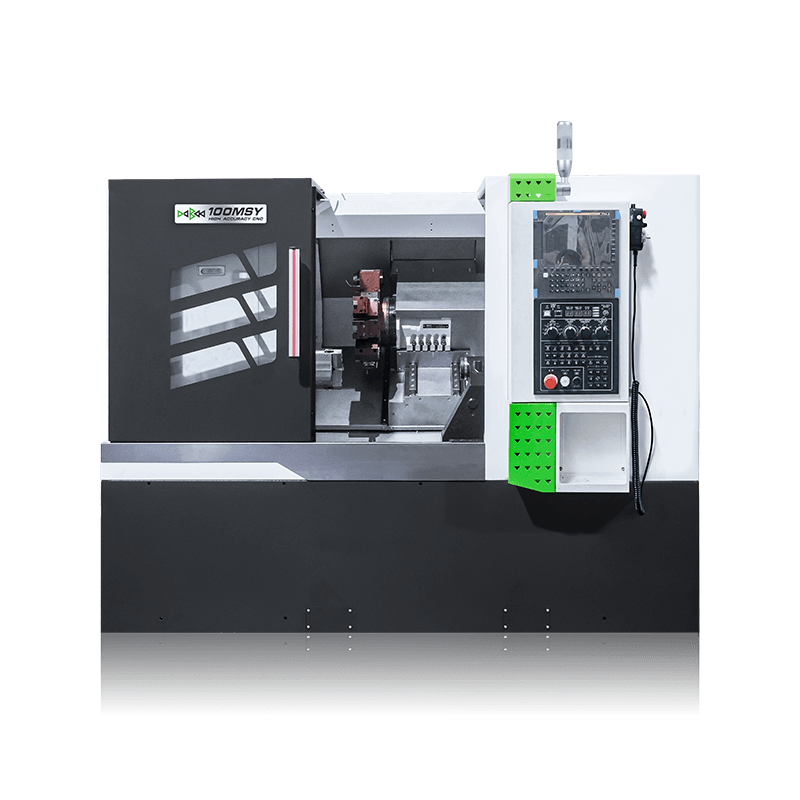

100MSY – Токарный станок с интегрированной осью Y малого и среднего размера

Основные преимущества

• Подходит для мелко- и среднесерийного производства сложных деталей, таких как короткие валы и диски.
• Имеет высокожесткую конструкцию с наклонной станиной и возможностью обработки композитных материалов по оси Y, что эффективно сокращает процесс обработки.
• Скорость шпинделя может достигать 5000 об/мин, что подходит для точной обработки и сценариев, требующих высоких скоростей вращения.

Типичные параметры

• Максимальный диаметр обработки: φ260 мм, длина обработки около 350 мм.
• Перемещение по оси Y: ±40 мм, подходит для простого фрезерования/проточки канавок
• Мощность шпинделя примерно: 12,3 кВт, высокий выходной крутящий момент
• Стандартная конфигурация: 12-позиционная револьверная головка с приводом, гидравлический патрон для сквозных отверстий и задняя бабка с сервоприводом
• Вес машины примерно : 3000-3100 кг, компактный размер и небольшая занимаемая площадь.

Рекомендуется для:

Подходит для обработки сложных валов и дисковых деталей малого и среднего размера, таких как автомобильные детали, валы насосов и аксессуары; производственные линии с умеренным бюджетом и ограниченным пространством.

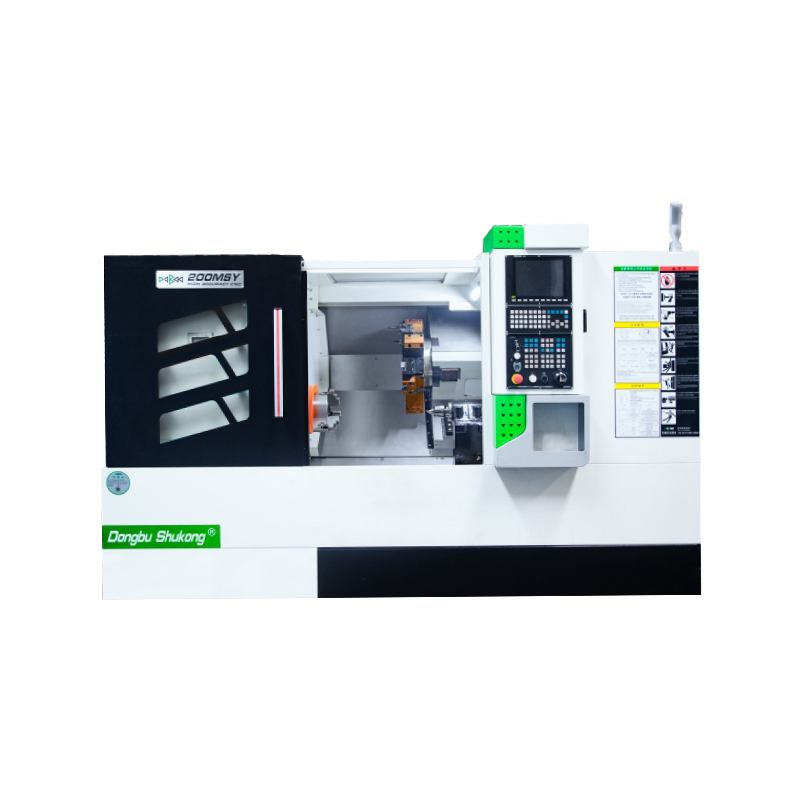

200MSY – Универсальный токарно-фрезерный обрабатывающий центр по оси Y

Основные преимущества

• Более высокая жесткость и выходная мощность, подходят для деталей большего диаметра/длины.
• Высокожесткая интерполяция по оси Y, возможность комбинированной токарной и фрезерной обработки, многофункциональная в одном станке.
• Оснащен синхронным шпинделем с высоким крутящим моментом и постоянными магнитами и высокожесткой 12-позиционной револьверной головкой, что значительно повышает эффективность обработки.

Типичные параметры

• Максимальный диаметр обработки: φ350-φ560 мм, длина обработки около 560 мм.
• Опции системы управления: основные контроллеры, такие как SIEMENS и FANUC
• Выходной крутящий момент шпинделя до 220-606 Н·м, подходит для различных средних и крупных деталей.
• Дополнительный контршпиндель для двусторонней обработки с одинарным зажимом, повышающий производительность.
• Высокая скорость быстрого перемещения по осям X-Y-Z, высокая мощность сервопривода и быстрый динамический отклик.

Рекомендуется для

Подходит для сложных заготовок среднего размера, требующих комплексной токарной и фрезерной обработки, таких как большие валы, роторы, муфты и фланцы; подходит для производственных линий средней и высокой производительности.

C500K МСЙ – Токарный станок с наклонной станиной по оси Y для тяжелых условий эксплуатации

Основные преимущества

• Имеет сверхпрочную конструкцию резки и конструкцию станины высокой жесткости, подходящую для обработки заготовок большого диаметра и тяжелых режущих деталей.
• Стандартная конфигурация включает 12-позиционную инструментальную револьверную головку по оси Y, способную выполнять токарную, фрезерную, сверлильную, нарезанную резьбу и другие многопроцессные операции.
• Высокая жесткость и стабильность, подходит для массового производства и требований к механической обработке с высокой жесткостью.

Типичные параметры

• Максимальный диаметр обработки: φ350-430 мм, длина до 550-650 мм.
• Крутящий момент шпинделя: ~180–220 Н·м, с сервошпинделем для улучшения возможностей резки в тяжелых условиях
• Дополнительные типы турелей, системы управления и конфигурации автоматизации.
• Перемещение по оси Y: ±50 мм, расширяя возможности фрезерования и обработки канавок

Причины рекомендации

Тяжелая резка, большие размеры, сложная обработка отверстий и канавок, а также требования к глубокой обработке, такие как детали инженерного оборудования, большие детали дисков / валов и компоненты для тяжелых условий эксплуатации.

Рекомендации по выбору

Выбор в зависимости от размера и сложности заготовки.

• Сложные детали малого/среднего размера (короткие валы, мелкие детали дисков) → 100MSY
• Заготовки среднего размера, требующие повышенной жесткости и многофункциональных возможностей → 200MSY
• Большой диаметр, большая длина и строгие требования к резанию → C500K MSY

Выбор на основе автоматизации и эффективности производства

• Требуется субшпиндель или более высокий уровень автоматизации → 200MSY или C500K MSY с дополнительным субшпинделем
• Высокие требования к системе управления и интеллектуальному взаимодействию → Дополнительные контроллеры FANUC/SIEMENS для улучшения совместимости и стабильности программы.

Выбор на основе мощности и будущего расширения

• Небольшая серийная обработка или гибкий цех → 100MSY обеспечивает высокую экономическую эффективность
• Непрерывная обработка средних и больших объемов → 200MSY / C500K MSY больше подходят для стабильного и эффективного производства.

Три модели имеют разную направленность.

• 100MSY — Классическое решение начального уровня по оси Y, высокая экономичность и широкий спектр применения;
• 200MSY — Основная модель для многофункциональной обработки композитов средней производительности;
• C500K MSY — Предпочтительный выбор для тяжелых операций резания, больших размеров и высокой жесткости.
