Как токарные станки с ЧПУ с двойным шпинделем сводят к минимуму вторичную обработку?

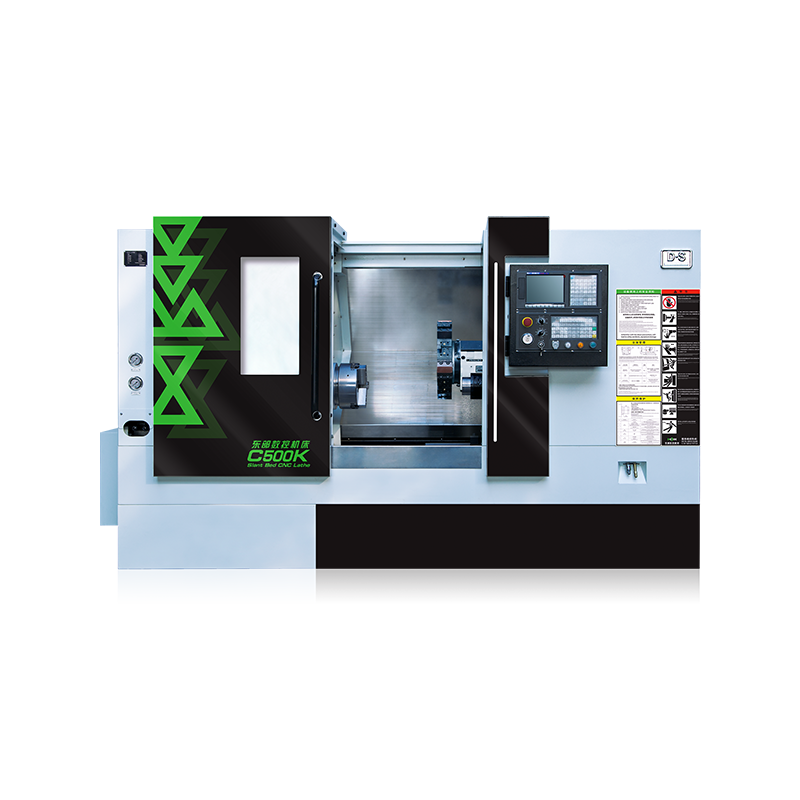

Что такое токарный станок с ЧПУ с подшпинделем?

А Токарный станок с субшпинделем представляет собой усовершенствованную версию стандартного токарного станка с ЧПУ, включающую дополнительный субшпиндель с возможностью независимого вращения и программирования. Как только главный шпиндель завершает операции точения на лицевой стороне заготовки, вспомогательный шпиндель непосредственно захватывает заготовку, переворачивает ее и приступает к завершению обработки задней или торцевой поверхности. Весь этот процесс выполняется на одном станке, что исключает необходимость ручной обработки деталей, замены приспособлений или перенастройки инструмента.

Хотя эта структурная модификация может показаться простой, ее влияние на крупносерийное, повторяющееся производство носит кумулятивный характер. Представьте себе производственную линию, производящую 500 деталей в день: если традиционные процессы требуют двух отдельных операций зажима, токарно-винторезный станок напрямую исключает 500 операций переворачивания заготовок, а также связанные с ними 500 операций времени на настройку инструмента и совокупные ошибки, вызванные повторным зажимом.

Основная концепция

Основное преимущество токарного станка с дополнительным шпинделем заключается не только в его «скорости», но, скорее, в его способности минимизировать потери на переходе между этапами обработки, в частности, количество раз, когда заготовка переворачивается, зажимается или перезагружается. При каждом сокращении этих этапов устраняется потенциальный источник ошибок и сокращается общее время цикла.

Минимизация перестановки деталей: структурное устранение потерь времени во время переходов процессов

Когда традиционные токарные станки с ЧПУ используются для обработки заготовок, требующих токарных операций на обоих концах, стандартная процедура обычно включает в себя следующие этапы: главный шпиндель завершает обработку передней стороны → остановка станка → ручное снятие детали → смена приспособления или регулировка патрона → повторный зажим → настройка инструмента → возобновление обработки на задней стороне. Хотя этот рабочий процесс может показаться несложным при обработке одной детали, в условиях крупносерийного производства, включающего сотни или тысячи деталей, каждый случай переворота заготовки представляет собой фиксированный период простоя станка.

На токарных станках, оснащенных контршпинделем, применяется другой подход. Как только главный шпиндель завершает обработку передней стороны, вспомогательный шпиндель перемещается непосредственно в положение для приема детали, захватывая торцевую поверхность заготовки. Затем главный шпиндель отпускает захват, завершая плавную передачу заготовки, и вспомогательный шпиндель немедленно начинает обработку задней стороны. Весь этот процесс передачи может быть завершен за считанные секунды, не требуя ручного вмешательства и устраняя необходимость простоя во время ожидания.

Это различие особенно выражено для следующих категорий заготовок:

• Детали типа вала, требующие прецизионной обработки с обоих концов: Примеры включают трансмиссионные валы и валы шаговых двигателей. Эти детали часто требуют высокой соосности между двумя концами; следовательно, минимизация количества переворотов детали напрямую снижает ошибки, связанные с переносом данных.
• Соединители, требующие нарезания канавок или точения резьбы как на передней, так и на задней стороне: Традиционные процессы обычно требуют двух отдельных операций; однако токарный станок с дополнительным шпинделем позволяет объединить эти этапы в единый цикл наладки и обработки.
• Малые имплантаты и соединители для медицинской промышленности: Эти детали характеризуются миниатюрными размерами и строгими требованиями к точности. В таких случаях ошибки позиционирования, вызванные ручным переворотом, могут составлять значительную часть общего допуска детали; использование контршпинделя эффективно устраняет этот источник ошибок в производственном процессе.
• Крупносерийные стандартные компоненты для автомобильной промышленности: Примеры включают разъемы топливных форсунок и корпуса датчиков. Учитывая высокую производительность, необходимую за смену, время, сэкономленное за счет исключения процесса ручного переворота, напрямую приводит к ощутимому увеличению количества деталей, производимых в час.

Уменьшение ошибок зажима: минимизация потери точности, вызванной переносом данных

Ошибки обработки могут возникать по многочисленным причинам, среди которых ошибки зажима являются категорией, которую часто недооценивают. Каждый раз, когда заготовка повторно зажимается, ее точка отсчета смещается. Даже если оператор станка обладает высокой квалификацией и патрон обладает исключительной повторяемостью, совокупные ошибки, возникающие в результате повторных операций зажима, остаются объективной реальностью.

Преимущество токарного станка, оснащенного противошпинделем, заключается именно в этом: на протяжении всего процесса обработки — от заготовки до готового изделия — заготовка подвергается только одной операции зажима. Передача заготовки между главным и вспомогательным шпинделями представляет собой процесс с механическим приводом и программным управлением; следовательно, повторяемость позиционирования определяется внутренней точностью самого станка, а не последовательностью ручного вмешательства оператора.

Сравнение источников ошибок фиксации

Для прецизионных деталей типа вала с требованиями к допускам в диапазоне от ±0,01 мм до ±0,03 мм — или для мелких деталей в медицинской промышленности, требующих исключительно высокой стабильности размеров — повышение точности в результате сокращения операций зажима является ощутимым преимуществом, которое может быть непосредственно проверено на этапе контроля качества, а не остается просто теоретическим улучшением.

Сокращение времени цикла: сжатие времени за счет параллельных операций главного и вспомогательного шпинделя

Время цикла — один из основных показателей, используемых для измерения производительности станка. На токарных станках с ЧПУ, оснащенных контршпинделями, сокращение времени цикла достигается на двух уровнях: во-первых, за счет прямого устранения времени, затрачиваемого на переворот детали и повторный зажим; и, во-вторых, потому что главный и вспомогательные шпиндели могут работать частично параллельно, что еще больше сокращает общую продолжительность обработки.

В конфигурации с субшпинделем, пока главный шпиндель обрабатывает переднюю сторону следующей заготовки, вспомогательный шпиндель одновременно завершает точение задней стороны предыдущей заготовки. Это временное перекрытие эффективно «скрывает» — с точки зрения времени цикла — часть времени обработки обратной стороны в пределах общего цикла. Для заготовок, у которых время обработки передней и задней сторон примерно одинаково, эта параллельная операция может сократить общее время цикла на 30–50 %, в зависимости от конкретного распределения операций обработки между двумя сторонами.

• Уменьшенная занимаемая площадь оборудования: Заготовки, для обработки которых обычно требуется два отдельных токарных станка, могут быть полностью обработаны на одном токарном станке с дополнительным шпинделем, тем самым высвобождая мощность одного станка для других изделий.
• Сокращение незавершенного производства (НЗП): Поскольку заготовки не нужно физически перемещать между двумя отдельными станками, накопление незавершенного производства соответственно сокращается, что обеспечивает более компактное и эффективное использование пространства производственной линии.
• Сниженные требования к рабочей силе: Аutomated part transfer mechanisms minimize the reliance on manual labor for the part-flipping process, enabling certain production lines to be managed by a single operator overseeing multiple machines simultaneously.

Пригодность токарных станков с суппортом для серийной обработки прутков

Сочетание токарного станка с ЧПУ с подшпинделем и автоматического устройства подачи прутка представляет собой одну из широко распространенных конфигураций производственных линий, используемых в настоящее время для серийной токарной обработки небольших прецизионных деталей. Пруток подается с одного конца, зажимается и поворачивается главным шпинделем; по завершении вспомогательный шпиндель берет на себя выполнение обратной токарной обработки, и готовая деталь автоматически выбрасывается из конца вспомогательного шпинделя. Весь этот процесс может выполняться непрерывно с минимальным вмешательством человека.

Данная конфигурация демонстрирует высокую степень пригодности для следующих отраслей промышленности и сценариев:

• Аutomotive Component Machining: Такие детали, как разъемы топливных форсунок, валы датчиков ABS и муфты трансмиссии, производятся в больших объемах и к ним предъявляются строгие требования по допускам. Токарно-винтовые станки позволяют значительно увеличить производительность за смену по сравнению с традиционными двухэтапными установками обработки, сохраняя при этом высокую точность; это делает их очень привлекательным решением для цепочек поставок автомобильной продукции, ориентированных на минимизацию затрат на производство единицы продукции.
• Токарная обработка медицинских компонентов: Медицинские детали, такие как ортопедические винты, абатменты зубных имплантатов и разъемы эндоскопов, требуют чрезвычайно высоких стандартов в отношении постоянства размеров и качества поверхности. Минимизация количества операций зажима напрямую снижает различия в размерах между производственными партиями; кроме того, устранение необходимости переворачивания деталей вручную снижает риск загрязнения, тем самым обеспечивая соблюдение строгих требований контроля чистоты.
• Компоненты прецизионного вала: Заготовки, требующие одновременного контроля биения и концентричности на обоих концах, такие как валы двигателей, винты и прецизионные штифты, представляют собой прямой и идеальный сценарий применения токарных станков, оснащенных контршпинделем. Завершая обработку обоих концов за одну установку зажима, можно эффективно избежать накопления ошибок концентричности, вызванных смещением исходной точки.

В дополнение к трем категориям, упомянутым выше, различные мелкие прецизионные детали, требующие механической обработки с обеих сторон, такие как компоненты гидравлических клапанов, пневматические фитинги и корпуса приборов, также хорошо подходят для производства на токарно-винторезных станках. При принятии решения о том, следует ли использовать токарный станок с контршпинделем, предварительную оценку обычно можно провести на основе следующих размеров:

• Требуется ли обработка заготовки с обеих сторон?

Если продукт требует включения только одного конца, ценность вспомогательного шпинделя значительно снижается.

• Достаточно ли велик размер производственной партии?

Капитальные вложения, необходимые для токарного станка с контршпинделем, выше, чем для стандартного токарного станка с ЧПУ; следовательно, для эффективной амортизации этих постоянных затрат необходим достаточно большой объем производства.

• Аre the machining times for both ends roughly equal?

Повышение эффективности времени цикла, полученное за счет параллельной работы главного и вспомогательных шпинделей, полностью реализуется только тогда, когда время обработки передней и задней сторон точно согласовано.

• Аre the precision requirements sensitive to the number of clamping operations?

Чем жестче допуски и выше требования к соосности, тем более выраженными становятся преимущества в точности, получаемые от минимизации количества операций зажима.

• Аre conditions suitable for automated material feeding?

Полный потенциал токарного станка с дополнительным шпинделем для выполнения непрерывных автоматизированных производственных процессов может быть раскрыт только при его интеграции с системой подачи прутка.

Ключевые параметры, которые следует учитывать при выборе оборудования

Токарные станки с ЧПУ, оснащенные контршпинделями, значительно различаются по характеристикам и конфигурациям на рынке. При выборе машины особое внимание заслуживают следующие параметры:

Точность перемещения субшпинделя — это показатель, который часто упускают из виду в процессе выбора, но который имеет существенное практическое значение. В некоторых спецификациях оборудования указана только точность главного шпинделя; фактическая точность субшпинделя требует независимой проверки. При необходимости запросите у производителя фактические данные испытаний или организуйте проверку выборочной детали.

Резюме

Способность токарно-винторезного станка снижать потребность в операциях вторичной обработки обусловлена не каким-то одним технологическим прорывом, а, скорее, инновациями в структурном проектировании, которые сжимают или даже исключают отдельные этапы рабочего процесса, такие как переворот детали, повторный зажим и настройка инструмента. Для крупносерийных прецизионных деталей, требующих механической обработки с обеих сторон, такое технологическое сжатие приводит к заметному сокращению времени цикла, стабильности размеров и трудозатрат.

Аutomotive components, medical parts, and precision shafts represent sectors with a relatively high density of sub-spindle lathe applications. Their common characteristics include high production volumes, tight tolerances, and a sensitivity to datum shifts between successive machining operations. If your production line involves a significant volume of parts requiring turning on both ends—and if current manual flipping and secondary clamping procedures have become bottlenecks regarding cycle time or dimensional accuracy—then evaluating the potential benefits of introducing a Токарный станок с субшпинделем — это настоятельно рекомендуемый курс действий.
