Почему плоские токарные станки с ЧПУ снова стали хорошим выбором для операций резки в тяжелых условиях?

В последние годы, вызванный растущим спросом на обработку сверхкрупных компонентов в отраслях тяжелой промышленности, таких как шпиндели ветряных турбин, роторы атомных электростанций, большие коленчатые валы для морских судов и горнодобывающее оборудование, — плоские токарные станки с ЧПУ (в частности, мощные токарные станки с ЧПУ с плоской станиной ) снова занимают центральное место в операциях по резке в тяжелых условиях благодаря своей исключительной жесткости, огромной несущей способности и хорошей способности глубокого резания.

Переоценка «плоской станины»: недооцененная категория станков

В сфере токарные станки с ЧПУ Конструкция с наклонной станиной уже давно пользуется большим спросом благодаря удобной эвакуации стружки и высокой степени автоматизации, занимая доминирующее положение, особенно в сценариях, связанных с прецизионной отделкой и массовым производством деталей малого и среднего размера. Однако остается неоспоримый факт: хотя угол наклона конструкции с наклонной станиной облегчает сход стружки, он по своей сути накладывает ограничения как на жесткость конструкции, так и на большой диаметр обрабатываемых ею заготовок.

Когда диаметр заготовки превышает φ500 мм, а вес превышает 1 тонну, начинают проявляться присущие токарные станкам с наклонной станиной ограничения. Именно на этом этапе конструктивные преимущества планшетных токарных станков с ЧПУ, в частности, тяжелых токарных станков с плоской станиной с ЧПУ, действительно выходят на первый план.

Определение токарных станков с ЧПУ с плоской станиной

А плоский токарный станок с ЧПУ (также называемый токарным станком с ЧПУ с плоской станиной или горизонтальным токарным станком с ЧПУ для тяжелых условий эксплуатации) определяется как токарный станок с ЧПУ, в котором направляющие поверхности станины станка расположены горизонтально. Его седло и стойка для инструмента перемещаются горизонтально, а передняя бабка зафиксирована на одном конце станины; он представляет собой модернизированную эволюцию традиционного горизонтального токарного станка с ЧПУ.

В отличие от токарных станков с наклонной станиной, в плоских токарных станках приоритет отдается общей жесткости конструкции, способности надежно зажимать заготовки большого диаметра и способности выдерживать огромные силы резания. Следовательно, эта конструкция стала преобладающей структурной конфигурацией в специализированной нише тяжелых токарных станков с плоской станиной с ЧПУ.

Плоская и наклонная станины: всестороннее сравнение сценариев резки в тяжелых условиях

Аs clearly evident from the table above, when dealing with heavy-duty workpieces characterized by large diameters, high hardness, and substantial machining allowances, heavy-duty flat-bed CNC lathes possess distinct structural advantages. They are by no means replaceable by simple upgrades to slant-bed lathes.

Четыре ключевых фактора: стимулирование возрождения спроса на токарные станки с ЧПУ с плоской станиной

Взрывной рост ветроэнергетической отрасли

Аs global carbon neutrality goals advance, the installed capacity for wind power generation continues to climb. Core wind power components—such as main shafts, flanges, and hubs—typically feature diameters exceeding φ1000mm and weigh several tons, or even over ten tons; furthermore, they demand extremely high standards for roundness and surface finish. Such components naturally constitute the core application scenario for heavy-duty flat-bed CNC lathes.

Возьмем в качестве примера отечественного производителя ветряных турбин: одна заготовка главного вала ветряной турбины весит ошеломляющие 8 тонн, а припуск на обработку превышает 60 мм. Это предъявляет чрезвычайно строгие требования к выдержке режущего усилия станка и жесткости станины. Стандартные токарные станки с ЧПУ просто неспособны справиться с такими задачами; следовательно, мощные токарные станки с ЧПУ с плоской станиной становятся единственным жизнеспособным вариантом.

Спрос со стороны производителей атомного и нефтехимического оборудования

Основные компоненты, такие как сосуды под давлением ядерных реакторов, трубные решетки парогенераторов и трубные решетки крупногабаритных нефтехимических теплообменников, часто имеют технологический диаметр, превышающий φ1500 мм, и к ним предъявляются чрезвычайно строгие требования в отношении точности и безопасности. Мощные токарные станки с ЧПУ с плоской станиной, использующие шпиндельные системы высокой жесткости и прецизионные роликовые/гидростатические направляющие, способны удовлетворить требования сверхточной обработки этих компонентов с высокой добавленной стоимостью.

Крупномасштабные закупки горнодобывающей и строительной техники

Компоненты горнодобывающей техники, такие как барабаны, большие поворотные подшипники и подъемные барабаны, а также компоненты строительной техники, такие как большие бочки гидравлических цилиндров и поворотные платформы, представляют собой традиционные опоры для тяжелых токарных станков с плоской станиной с ЧПУ. Благодаря устойчивому импульсу «инфраструктурного бума» и растущему спросу на минеральные ресурсы масштабы закупок станков в этом конкретном сегменте рынка продолжают расширяться.

Рост производства морского и морского оборудования, обусловленный восстановлением

Крупногабаритные компоненты морских судов, такие как коленчатые валы, гребные валы и кормовые трубы, могут достигать длины в несколько метров и диаметра, превышающего φ600 мм; они представляют собой одно из наиболее типичных применений тяжелых токарных станков с ЧПУ. В последние годы мировой рынок морских перевозок пережил возрождение; связанное с этим увеличение заказов на судостроение напрямую стимулировало спрос на вспомогательные станки.

Аnalysis of the Core Technological Advantages of Heavy-Duty CNC Flat-Bed Lathes

Сверхвысокая жесткость станины: основная гарантия тяжелого резания

Тяжелые токарные станки с ЧПУ с плоской станиной обычно имеют станину, изготовленную из цельного чугуна или отлитых в песчаные формы на связке смолы. После отжига для снятия напряжений станина подвергается точной ручной очистке, чтобы обеспечить исключительную жесткость направляющих. При обработке материалов высокой твердости (например, сверхтвердых сплавов или закаленной стали) станок выдерживает силы резания, достигающие десятков килоньютонов, не проявляя при этом значительной вибрации, обеспечивая тем самым точность обработки.

Мощные шпиндельные двигатели: удовлетворение требований черновой обработки в тяжелых условиях

Двигатели шпинделя на тяжелых токарных станках с ЧПУ обычно имеют мощность от 45 кВт до более 200 кВт, генерируя крутящий момент шпинделя, который может достигать десятков тысяч Н·м. Эта способность позволяет станку поддерживать высокий режущий момент даже при низких скоростях вращения, тем самым удовлетворяя требованиям черновой и получистовой обработки деталей из литой стали и кованой стали большого диаметра.

Технология гидростатических/подвижных гибридных направляющих

В высокопроизводительных, тяжелых токарных станках с ЧПУ с плоской станиной используются жидкостные гидростатические направляющие или гибридная комбинация гидростатических и роликовых направляющих, позволяющая поддерживать точность перемещения на микронном уровне, одновременно выдерживая огромный вес тяжелых заготовок. Это эффективно устраняет явления «прерывистого движения» (ползания), тем самым обеспечивая прочную основу для обеспечения точности на этапе чистовой обработки.

Развитое применение отечественных систем ЧПУ

Благодаря глубокой интеграции и адаптации основных систем ЧПУ, таких как Huazhong CNC, Guangzhou CNC, Siemens 840D и FANUC 31i, в станки для тяжелых условий эксплуатации уровень автоматизации, удобство программирования и возможности удаленного мониторинга мощных планшетных токарных станков с ЧПУ значительно улучшились. Это еще больше снизило операционные барьеры и снизило затраты на управление производством.

Рекомендация по продукту: токарные станки с ЧПУ East CNC СК800 и СК1000 для тяжелых условий эксплуатации с плоской станиной

восток-cnc.com | Специализируемся на производстве тяжелых станков с ЧПУ.

Eastern CNC (east-cnc.com) — специализированный отечественный производитель в области сверхмощных станков с ЧПУ. Благодаря многолетнему опыту в области исследований и разработок и производству планшетных токарных станков с ЧПУ, мощные планшетные токарные станки с ЧПУ серий CK800 и CK1000 получили широкое распространение в различных отраслях тяжелой промышленности, включая ветроэнергетику, атомную энергетику, судостроение и горнодобывающее машиностроение, завоевав доверие многочисленных ведущих клиентов отрасли.

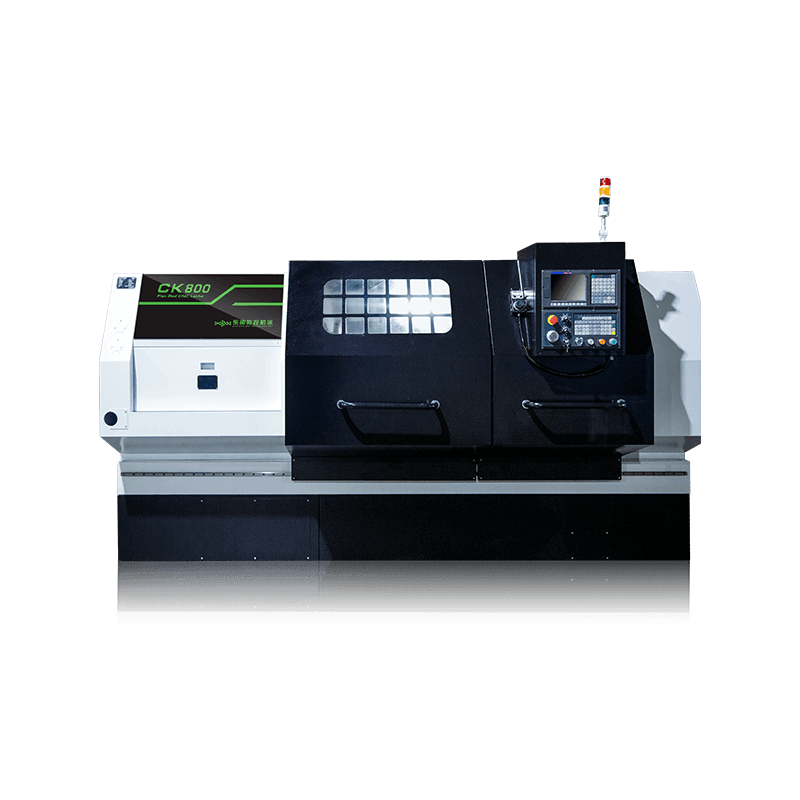

CK800 Тяжелый токарный станок с плоской станиной с ЧПУ

CK1000 Тяжелый токарный станок с плоской станиной с ЧПУ

Рекомендации по выбору

• Диаметр заготовки φ500 мм – φ800 мм; Вес в пределах 5 тонн → Рекомендуемый выбор CK800. Обеспечивает превосходное соотношение цены и качества и подходит для серийной обработки деталей среднего и тяжелого веса.
• Диаметр заготовки φ800 мм – φ1000 мм; Вес более 5 тонн; или сверхтяжелых деталей для атомной, морской или ветроэнергетической техники → Рекомендуемый выбор: CK1000. Его исключительная жесткость отвечает требованиям тяжелых операций резки.
• Для особых спецификаций (таких как сверхдлинные валы, детали неправильной формы или уникальные требования к точности) компания Eastern CNC предлагает специальные индивидуальные решения. Посетите сайт East-cnc.com для получения технической поддержки.
